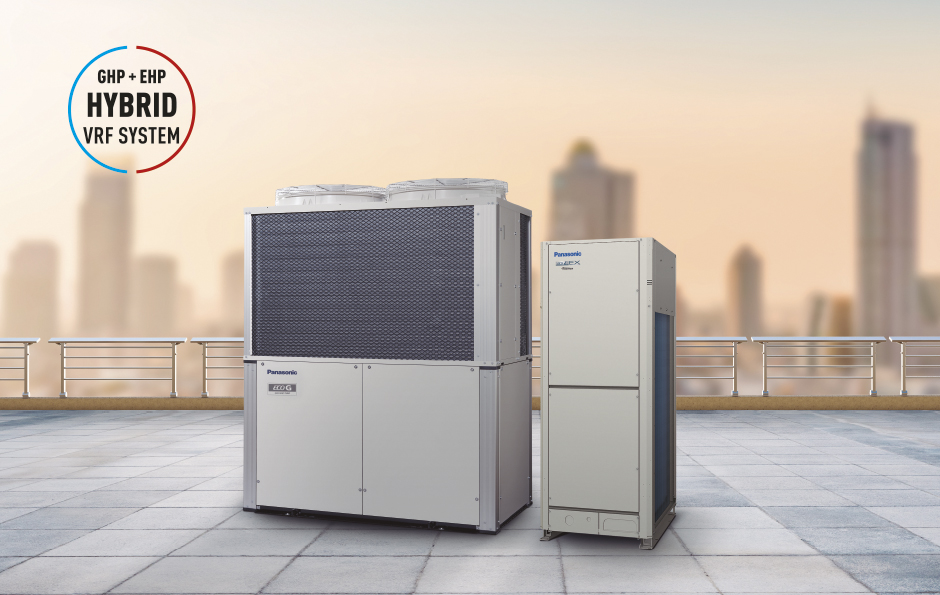

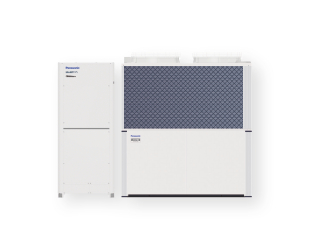

Sistem hibrid Panasonic VRF GHP/EHP (R410A)

Prima tehnologie inteligenta. Profita de gaz si electricitate pentru a obtine cea mai buna economie de energie. Durata de viata prelungita printr-un management energetic inteligent. Obiectivul este ca EHP si GHP sa functioneze la viteze optime.

  • GHP hibrid: 20 CP; EHP hibrid: 10 CP
  • cost energetic redus
  • emisii reduse

Documente

Sistem hibrid Panasonic VRF GHP/EHP (R410A) cu 2 conducte<br>(General Catalogue 2023/2024, pag. 293) - fisa tehnica

Sistem hibrid Panasonic VRF GHP/EHP (R410A) cu 2 conducte
(General Catalogue 2023/2024, pag. 293)

pdf 120.0 kB Engleza
fisa tehnica

Sistem hibrid Panasonic VRF GHP/EHP<br>(General Catalogue 2023/2024, pag. 290-292) - prezentare detaliata

Sistem hibrid Panasonic VRF GHP/EHP
(General Catalogue 2023/2024, pag. 290-292)

pdf 387.7 kB Engleza
prezentare detaliata

Selectia sistemelor VRF<br>(General Catalogue 2023/2024, pag. 240-241) - prezentare detaliata

Selectia sistemelor VRF
(General Catalogue 2023/2024, pag. 240-241)

pdf 298.9 kB Engleza
prezentare detaliata


Nu gasiti ce ati cautat?

Cerere document

Specificatii

U-20GES3E5 (20 HP) U-10MES2E8 (10 HP)

capacitate de incalzire [kW]

capacitate de incalzire [kW]

63,0

capacitate de incalzire [kW]

31,5

capacitate de racire [kW]

capacitate de racire [kW]

56,0

capacitate de racire [kW]

28,0

dimensiune - adancime [mm]

dimensiune - adancime [mm]

1000

dimensiune - adancime [mm]

1000

dimensiune - inaltime [mm]

dimensiune - inaltime [mm]

2255

dimensiune - inaltime [mm]

1842

dimensiune - latime [mm]

dimensiune - latime [mm]

1650

dimensiune - latime [mm]

770

nivelul de zgomot [dB(A)]

nivelul de zgomot [dB(A)]

58

nivelul de zgomot [dB(A)]

56

Prezentare

Sistem hibrid Panasonic VRF GHP/EHP (R410A)
Sistem hibrid Panasonic VRF GHP/EHP (R410A)

Panasonic GHP/EHP Hybrid System - First intelligent technology

Taking an advantage of Gas and Electricity to achieve better energy saving ever.

Sistem hibrid Panasonic VRF GHP/EHP (R410A)
Sistem hibrid Panasonic VRF GHP/EHP (R410A)

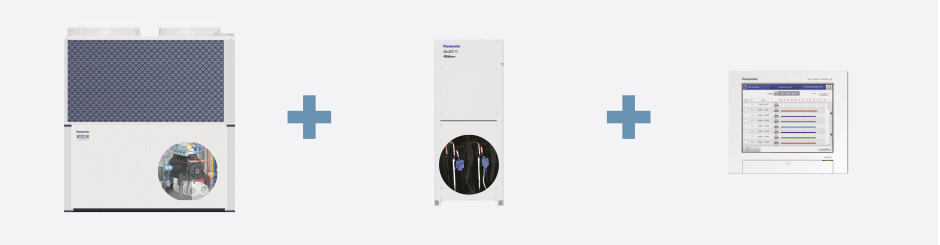

GHP GAS - Master unit GHP
U-20GE3SE5 (20HP)

  • Load calculation of GHP&EHP
  • Operation in accordance with the upper limit setting.
  • Individual capacity control
  • Device control
  • Special control (Defrost, Oil recovery, 4Way-valve matching / Abnormality processing).


EHP electric - Slave Unit EHP
U-10MS2E8 (10HP)

Intelligent controller
CZ-256ESMC3

  • Demand monitoring
  • Indoor/Total load calculation
  • Operation Ratio Indication upper limit setting of MAP according to:
    • Energy unit price
    • Electric power demand.

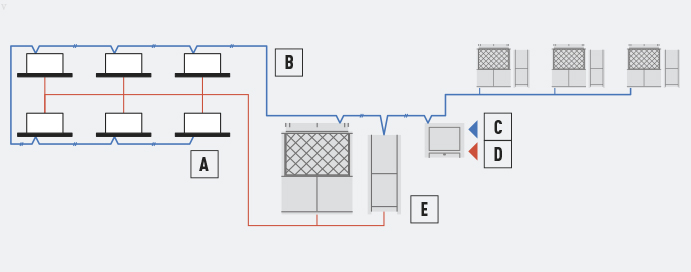

Schematic of GHP/EHP Hybrid System

Sistem hibrid Panasonic VRF GHP/EHP (R410A)
Sistem hibrid Panasonic VRF GHP/EHP (R410A)

World first!* Unified refrigerant cycle in ghp and ehp

A. Refrigerant piping
B. Control wiring
C. Gas pulse
D. Electric power pulse
E. GHP and EHP Multi System.

* Introduced as a world first technology by Panasonic in April 2016.

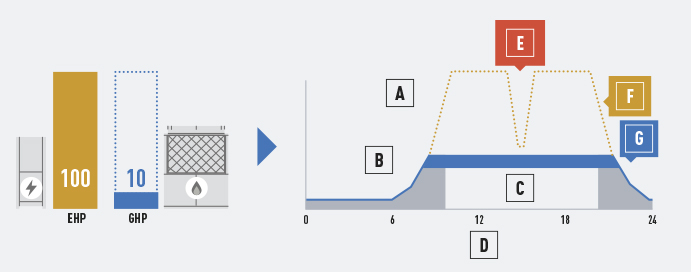

1. Peak cut of electricity consumption

Sistem hibrid Panasonic VRF GHP/EHP (R410A)
Sistem hibrid Panasonic VRF GHP/EHP (R410A)

Electrical peak demand is significantly reduced thanks to GHP system consuming only 10% of electricity of EHP system.

Electric power usage
A. Electric power demand
B. Cooling / heating electric power
C. Lighting, elevator, etc.
D. Time
E. Hybrid System Significant reduction
F. EHP
G. Hybrid.

* Image of Hotel project.

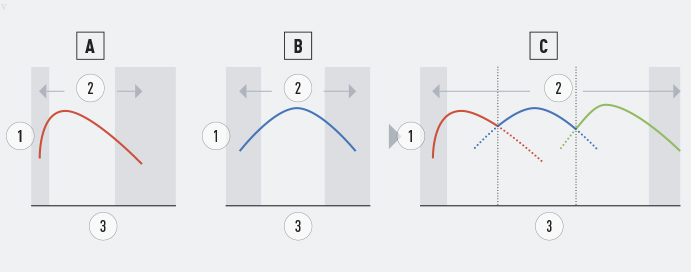

2. Optimal control to maximize energy saving

Sistem hibrid Panasonic VRF GHP/EHP (R410A)
Sistem hibrid Panasonic VRF GHP/EHP (R410A)

Switching the operation between GHP and EHP system on the basis of usage, energy demand, part load.

Optional control method
A. Electric motor only
B. Gas engine only
C. Hybrid operation
1. Equipment efficiency
2. Low efficiency regions
3. Air conditioning load ratio

* Specification is tentative.

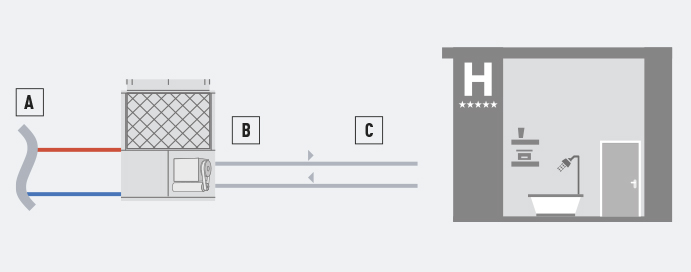

3. Free Hot Water production by GHP system

Sistem hibrid Panasonic VRF GHP/EHP (R410A)
Sistem hibrid Panasonic VRF GHP/EHP (R410A)

Hot water is effectively produced from waste heat of engine.

Electric power usage
A. Air to Air indoor units
B. Water pipe
C. Free hot water from waste heat of engine.

* Specification is tentative.​
