Noul sifon de pardoseala si dus HL542Prblue de la HL Hutterer & Lechner GmbH

Pentru pardoseli continue, fara imbinari

Noul sifon de pardoseala si dus HL542Prblue de la HL Hutterer & Lechner GmbH
Noul sifon de pardoseala si dus HL542Prblue de la HL Hutterer & Lechner GmbH

Ce inseamna „seamless bathroom” sau baie cu suprafete continue, fara imbinari?
Din ce in ce mai multi clienti opteaza pentru designul modern al unei bai cu suprafata continua, fara imbinari si renunta la gresia conventionala. O astfel de baie - prelucrata cu straturi subtiri pe perete si podea - se caracterizeaza printr-o suprafata fara goluri si imbinari, care inlocuieste placile traditionale. Datorita suprafetei netede, baia pare mai spatioasa, mai clara si ofera o senzatie mai confortabila.
Acest design modern impresioneaza prin aspectul sau elegant si aduce o multime de avantaje tehnice. Curatarea suprafetei este mai putin complicat si in acelasi timp previne formarea mucegaiului si decolorarea placilor ceramice, deoarece nu exista umiditate reziduala sau murdarie in goluri/rosturi. Suprafata fara imbinare impresioneaza si prin robustetea sa, deoarece nu se poate rupe sau crapa ca placile obisnuite.

Ce material va fi folosit?

Exista o gama larga de materiale diferite care pot fi folosite pentru a crea o baie cu suprafata continua, fara imbinari. Gama cuprinde un spectru larg incepand cu materiale lichide pana la materiale care sunt aplicate cu ajutorul unei spatule. Urmatoarele materiale sunt deosebit de potrivite pentru astfel de proiecte:

  • Microciment
  • Beton Ciré - mortar bicomponent cu granulatie fina
  • Rasina sintetica
  • Tencuiala de piatra.

In zona dusului trebuie utilizat numai un material adecvat executarii unei pante necesare (minim 2%) catre scurgere.
In general, nu exista nici o specificatie general valabila, nici un standard actual pentru planificarea, executarea si intretinerea suprafetelor de podea continue, fara imbinari. Prin urmare, toti pasii procesului trebuie sa respecte instructiunile producatorului sistemului de acoperire ales.

Este necesara executarea hidroizolatiei in baie?

Datorita incarcarilor frecvente si grele de apa in timpul dusului, una dintre cele mai mari provocari pentru o baie fara sudura este planificarea si executia zonei de dus. Prin urmare, este indispensabila aplicarea unei hidroizolatii sub suprafata finisata cel putin in zona in care se va executa dusul.

HL542Prblue - Sifonul de dus pentru bai cu suprafata continua, fara imbinari

Noul sifon HL542Prblue - special conceput pentru acoperiri de podea in strat subtire - permite o conectare usoara si sigura a materialului de acoperire la sifon. In plus, poate fi ajustat pentru diferite grosimi de acoperire a suprafatei (1 - 7 mm) datorita cadrului din otel inoxidabil, reglabil pe inaltime.

Noul sifon de pardoseala si dus HL542Prblue de la HL Hutterer & Lechner GmbH
Noul sifon de pardoseala si dus HL542Prblue de la HL Hutterer & Lechner GmbH

Caracteristici:

  • Conexiune sigura cu hidroizolatia si etansarea cu materialul de acoperire: setul de etansare care este inclus in set asigura o montare usoara, fara instrumente si o conexiune sigura pentru impermeabilizare. Flansa realizata din otel inoxidabil are suprafata perfecta pentru o conexiune cu materialul ce urmeaza sa se instaleze pe podea.
  • Inaltime ajustabila: este posibila reglarea inaltimii (intre 1 si 7 mm la intervale de 1 mm) a ramei din otel inoxidabil. Prin urmare, sifonul este compatibil cu diferite materiale si grosimi de strat.
  • Obturatorul de miros hibrid Primus blue: ofera o protectie imbunatatita impotriva mirosurilor care ies din canalizare. Blocheaza mirosul chiar si in situatia evaporarii garzii hidraulice. Manevrarea usoara asigura o curatare rapida si usor de utilizat. Rezistent la reflux pana la o presiune de 0,5 metri coloana de apa = 0,05 bar.
  • Acoperirea combi: capacul combina doua optiuni de design diferite: pe o parte capacul va permite acoperirea cu materialul de acoperire al pardoselii pentru a crea un aspect consistent si modern. Cealalta parte a capacului este o suprafata clasica din otel inox periat.
  • Instalare simpla: corpul sifonului se fixeaza direct pe pardoseala de beton cu trei sisteme de fixare si reglaj. Pentru o pozitionare usoara si corecta este inclus un sablon.
  • Flexibilitate: dupa turnarea sapei, este posibila taierea corpului in pozitia corecta. Aceasta inseamna ca modificarile grosimii sapei si structurii podelei pot fi ajustate cu usurinta dupa ce scurgerea a fost instalata.
Noul sifon de pardoseala si dus HL542Prblue de la HL Hutterer & Lechner GmbH
Noul sifon de pardoseala si dus HL542Prblue de la HL Hutterer & Lechner GmbH

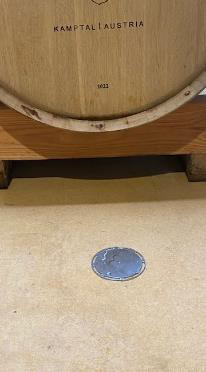

HL542Prblue.0 sifonul de pardoseala pentru pardoseli industriale lichide (suprafata continua)

HL542Prblue.0 se utilizeaza ori de cate ori nu este necesara executarea unei hidroizolatii sub stratul final al stratului lichid de pardoseala, de exemplu pardoseli industriale in incaperi tehnice, bucatarii comerciale, garaje sau depozite. Practic, designul este identic cu HL542Prblue, dar fara flansa de inox cu membrana pentru hidroizolare (cod HL0542.4E). Pentru sarcini mai mari, este disponibil un capac separat din otel inoxidabil (HL0542.7E). Acesta poate fi utilizat pentru clasa de sarcina L15 (pana la 1,5 tone max.).

Date tehnice HL542Prblue (Sifon de dus pentru pardoseli lichide continue, fara imbinari) si HL542Prblue.0 (Sifon de pardoseala fara set de hidroizolare):

  • Debit: 0,4 l/s
  • Material: PP, Otel inox V4A
  • Racord evacuare: DN40/50 lateral
  • Inaltime: 63 - 200 mm (230 mm)
  • Standard: EN 1253
  • Clasa sarcina: K3 - maxim 300 de kg
  • Obturator de miros: Primus blue, obturatorul de miros hibrid ce combina garda hidraulica cu obturatorul de miros mecanic (perfect etans chiar si in lipsa apei). Cu siguranta antirefulare pana la o acumulare de apa de 50 cm.
  • Incluse: Obturator detasabil, picioare de fixare si reglaj, capac inox si capace de protectie
  • Instalare: HL542Prblue sifon de pardoseala si sifon de dus pentru pardoseli cu acoperiri lichide, cu inaltator cu rama circulara din inox - ajustabil intre 1 - 7 mm pentru adaptarea la cota finista de acoperire. Kit de hidroizolare cu membrana caserata pentru integrare in hidroizolatie si rama de inox pentru etansare sigura cu acoperiri lichide pentru pardoseli. Inclus obturator de miros Primus blue, capac combinat, inele de inaltare si capace de protectie.

Instructiuni de instalare

1. Stabiliti pozitia sifonului, asezati sablonul in directia tevii de scurgere si marcati punctele de fixare pentru executarea gaurilor.
Noul sifon de pardoseala si dus HL542Prblue de la HL Hutterer & Lechner GmbH - Instalare Fig.1
Noul sifon de pardoseala si dus HL542Prblue de la HL Hutterer & Lechner GmbH - Instalare Fig.1
Fig.1
2. Executati gaurile si fixati corpul sifonului de pardoseala utilizand picioarele de reglaj si suruburile livrate.
Noul sifon de pardoseala si dus HL542Prblue de la HL Hutterer & Lechner GmbH - Instalare Fig.1
Noul sifon de pardoseala si dus HL542Prblue de la HL Hutterer & Lechner GmbH - Instalare Fig.2
Fig.2
3. Conectati sifonul la teava de scurgere. Ajustati panta de scurgere utilizand picioarele de fixare si verificati cu nivela pozitia sifonului (Fig.3).
Noul sifon de pardoseala si dus HL542Prblue de la HL Hutterer & Lechner GmbH - Instalare Fig.1
Noul sifon de pardoseala si dus HL542Prblue de la HL Hutterer & Lechner GmbH - Instalare Fig.3
Fig.3
4. Turnati sapa cu o panta de 2% catre gura de scurgere a sifonului.
Noul sifon de pardoseala si dus HL542Prblue de la HL Hutterer & Lechner GmbH - Instalare Fig.1
Noul sifon de pardoseala si dus HL542Prblue de la HL Hutterer & Lechner GmbH - Instalare Fig.4
Fig.4
5. Dupa intarirea sapei taiati cu un fierastrau partea din corpul sifonului care este peste nivelul sapei.
Noul sifon de pardoseala si dus HL542Prblue de la HL Hutterer & Lechner GmbH - Instalare Fig.1
Noul sifon de pardoseala si dus HL542Prblue de la HL Hutterer & Lechner GmbH - Instalare Fig.5
Fig.5

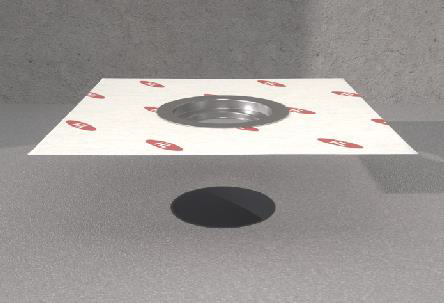

6. Introduceti kitul de hidroizolare cu flansa inox si folie laminata caserata in corpul receptorului.
Noul sifon de pardoseala si dus HL542Prblue de la HL Hutterer & Lechner GmbH - Instalare Fig.1
Noul sifon de pardoseala si dus HL542Prblue de la HL Hutterer & Lechner GmbH - Instalare Fig.6
Fig.6
7. Aplicati hidroizolatia pensulabila bicomponenta sub si deasupra membranei de hidroizolatie caserate (metoda sandwich), precum si pe intreaga suprafata a zonei de dus. Asigurati toate punctele de conectare cu benzi de etansare.
Noul sifon de pardoseala si dus HL542Prblue de la HL Hutterer & Lechner GmbH - Instalare Fig.1
Noul sifon de pardoseala si dus HL542Prblue de la HL Hutterer & Lechner GmbH - Instalare Fig.7
Fig.7
9. Stratul de hidroizolatie se conecteaza la flansa din otel inoxidabil a setului de hidroizolatie asa cum se arata in (Fig. 9).
Noul sifon de pardoseala si dus HL542Prblue de la HL Hutterer & Lechner GmbH - Instalare Fig.1
Noul sifon de pardoseala si dus HL542Prblue de la HL Hutterer & Lechner GmbH - Instalare Fig.9
Fig.9
10. Inserati complet rama circulara de otel inoxidabil cu Oring in setul de hidroizolatie. Inaltimea ramei este de 1 mm deasupra pardoselii = grosimea acoperirii lichide (Fig. 10).
Noul sifon de pardoseala si dus HL542Prblue de la HL Hutterer & Lechner GmbH - Instalare Fig.1
Noul sifon de pardoseala si dus HL542Prblue de la HL Hutterer & Lechner GmbH - Instalare Fig.10
Fig.10
11. Rama circulara de inox poate fi ajustata in inaltime in functie de grosimea acoperirii lichide, cu unul sau mai multe dintre inelele de extensie, in trepte de cate 1 mm. Domeniul de reglare este intre 1 si 7 mm.
Noul sifon de pardoseala si dus HL542Prblue de la HL Hutterer & Lechner GmbH - Instalare Fig.1
Noul sifon de pardoseala si dus HL542Prblue de la HL Hutterer & Lechner GmbH - Instalare Fig.11
Fig.11

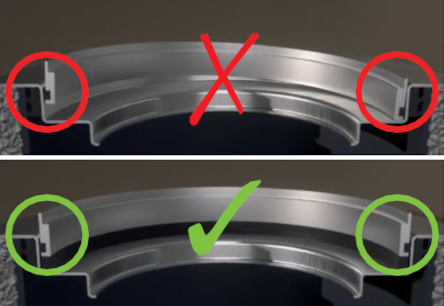

12. Asigurati-va ca inelul si rama circulara sunt corect pozitionate.
Noul sifon de pardoseala si dus HL542Prblue de la HL Hutterer & Lechner GmbH - Instalare Fig.1
Noul sifon de pardoseala si dus HL542Prblue de la HL Hutterer & Lechner GmbH - Instalare Fig.12
Fig.12
14. Aplicati materialul de acoperire a pardoselii conform instructiunilor producatorului.
Noul sifon de pardoseala si dus HL542Prblue de la HL Hutterer & Lechner GmbH - Instalare Fig.1
Noul sifon de pardoseala si dus HL542Prblue de la HL Hutterer & Lechner GmbH - Instalare Fig.14
Fig.14
15. Verificati ca flansa de inox a sifonului sa fie acoperita cu materialul de acoperire al pardoselii.
Noul sifon de pardoseala si dus HL542Prblue de la HL Hutterer & Lechner GmbH - Instalare Fig.1
Noul sifon de pardoseala si dus HL542Prblue de la HL Hutterer & Lechner GmbH - Instalare Fig.15
Fig.15
16. Indepartati capacul de protectie si inserati obturatorul de miros Primus blue.
Noul sifon de pardoseala si dus HL542Prblue de la HL Hutterer & Lechner GmbH - Instalare Fig.1
Noul sifon de pardoseala si dus HL542Prblue de la HL Hutterer & Lechner GmbH - Instalare Fig.16
Fig.16
17. Capacul sifonului se poate utiliza pe ambele parti ale sale. Fie cu parte vizibila din otel inox fie pe partea "placabila" ce se poate umple cu materialul pardoselii.
Noul sifon de pardoseala si dus HL542Prblue de la HL Hutterer & Lechner GmbH - Instalare Fig.1
Noul sifon de pardoseala si dus HL542Prblue de la HL Hutterer & Lechner GmbH - Instalare Fig.17
Fig.17
