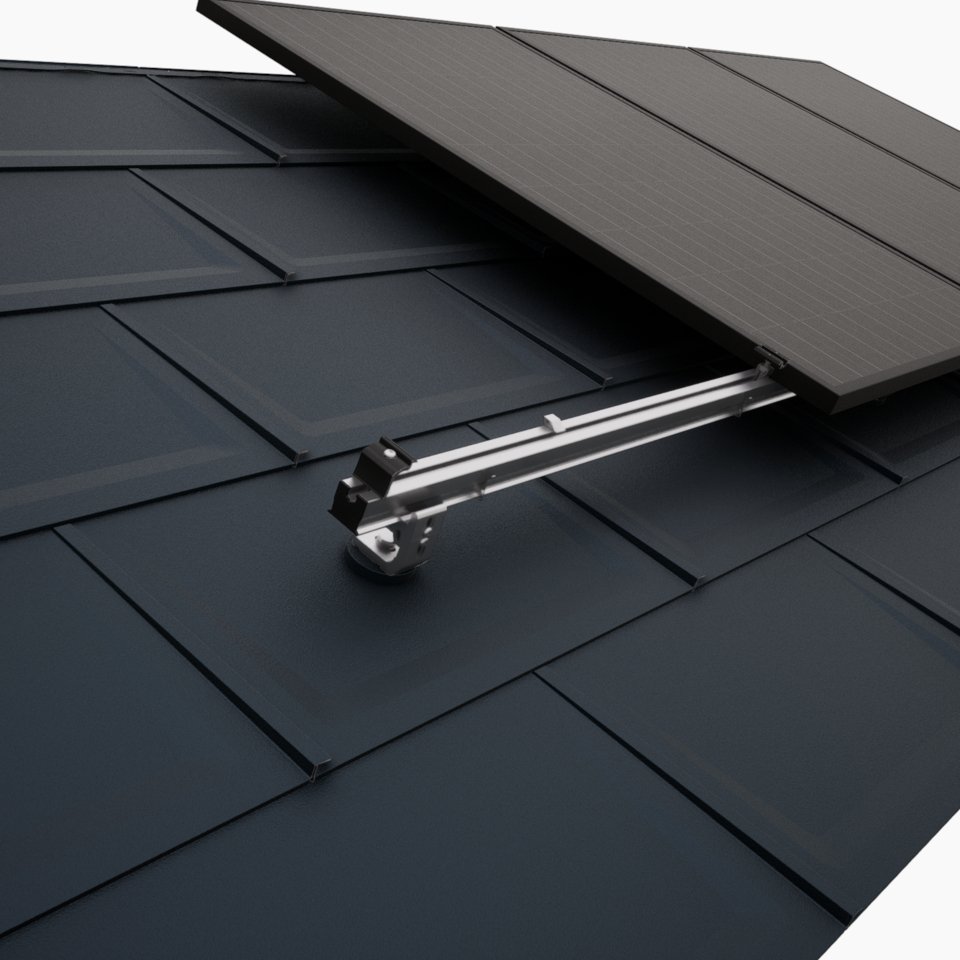

Sistemul de fixare a panourilor fotovoltaice, PREFA Solar, este compatibil cu toare tipurile de acoperisuri PREFA. Montajul este rapid, usor si sigur, deoarece dispune de o gama larga de accesorii si garantie de material de 40 ani.
Specificatii
Sisteme de montaj pentru panouri fotovoltaice: cu instalare la sol, carport si instalare pe acoperisuri plate.

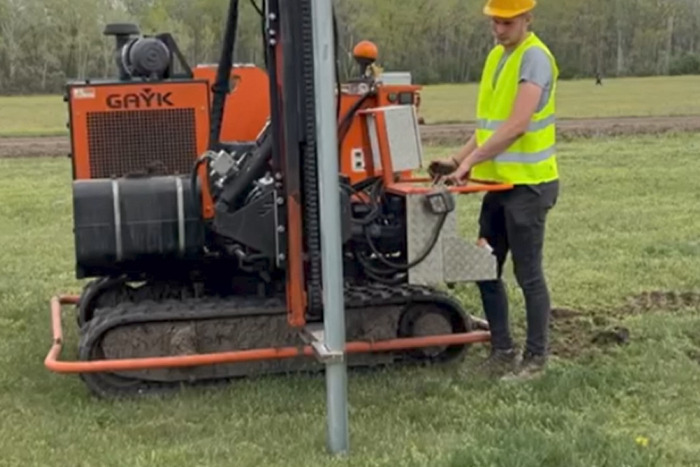

Pentru implementarea pe teren, ETEM a dezvoltat si promoveaza solutii integrate pentru montarea modulelor fotovoltaice. Acestea se realizeaza prin elementele verticale de fixare in pamant singulare sau duble, din otel zincat. Solutia de montaj cu fundatie de beton este de asemenea disponibila la montarea in pamant. Panele orizontale sunt confectionate exclusiv din profile de aluminiu.
Solutii pentru montajul pe acoperisul cladirilor. Profile din aluminiu rezistente si fiabile: contravantuiri preasamblate realizate din aluminiu pentru o instalare si reglare facile; ajustare usoara a unghiului de inclnatie - intre 25°, 30° si 35°; clemele de fixare a modulelor fotovltaice se adapteaza oricarei grosimi a acestora; disponibilitatea de fixare chimica avand garantia impermeabilitatii la apa, potrivite pentru acoperis tip terasa.
Sistemul de montare ultra-usor RENOLIT ALKORSOLAR permite amplasarea panourilor solare pe acoperis fara a patrunde in izolatia acoperisului sau a incarca acoperisul cu balast suplimentar. Cu aceasta dezvoltare a produsului, este posibil sa se utilizeze elemente complet compatibile pe izolatia acoperisului.
CAD
Placa prelungire profil ND Solar conecteaza impreuna doua profile de montare ND Solar. Placa de prelungire este furnizata cu 4 suruburi cap ciocan preasamblate. Intai, 2 din cele 4 suruburi cap ciocan trebuie sa fie introduse in primul profil. Apoi, aceste 2 suruburi trebuie stranse cu un cuplu de strangere de 15 Nm. In continuare, se instaleaza al doilea profil. In cele din urma, se introduc si se strang si celelalte 2 suruburi cap ciocan.
Brosura
Deflectorul de vant ND Solar constituie un element al sistemului de montaj ND Solar pentru acoperisuri verzi. Conform planului de proiect, trebuie sa existe cel putin un deflector de vant ND Solar montat pe fiecare rand de panouri solare, atat pe partea scurta, cat si pe partea lunga a inaltatorului. Fiecare deflector de vant este alcatuit din 4 suporturi, 4 suruburi cu piulite si 4 suruburi cap ciocan. Fiecare dintre suporturi trebuie sa fie atasat la profilul de montaj a panourilor solare ND folosind un surub cap ciocan si un surub cu piulita, in conformitate cu indicatiile de montaj. Utilizati un cuplu de strangere de 20 Nm.
Brosura
Sistem de montaj modular, cu balast, pentru amplasarea de panouri solare individuale / randuri de panouri solare pe un acoperis verde. Cu acest sistem, se mentine o distanta suficienta intre vegetatie si panourile solare pentru a asigura o performanta optima. Sistemul de montaj ND Solar pentru acoperisuri verzi este format dintr-o placa de baza, un inaltator reglabil (cu suport de profil), inclusiv suruburi si piulite. Inaltatorul reglabil si suportul de profil se livreaza preasamblate pentru a facilita o instalare rapida. Sistemul poate fi utilizat numai in combinatie cu sistemul de drenaj ND Solar, cu suportul de balast ND Solar si cu celelalte componente ale sistemului pentru acoperisuri verzi solare Nophadrain (profilele de montaj a panourilor solare ND Solar, placile de prelungire profil ND Solar, clemele de mijloc ale modulelor solare ND Solar, clemele de capat ale modulelor solare ND Solar si deflectorul de vant ND Solar). Sistemul de montaj ND Solar pentru acoperisuri verzi este, de asemenea, potrivit pentru acoperisuri inversate, precum si pentru acoperisuri cu retentie a apei in combinatie cu elementul de retentie a apei ND WSE-100lte.
Brosura
Clemele de mijloc impreuna cu clemele de capat pentru modulul Solar ND fixeaza panourile solare pe profilul de montare al modulului Solar ND. Profilul se ataseaza la sistemul de montaj Solar ND pentru acoperisuri verzi. Aceste cleme sunt concepute pentru a gazdui panouri solare cu inaltimi ale cadrului cuprinse intre 28 mm si 50 mm. Ele pot fi glisate sau insurubate in profilul de montare al modulului Solar ND, permitand clemei de mijloc pentru modulul Solar ND sa fie fixata in orice parte a profilului de montare. La instalarea unui rand de panouri solare, primul si ultimul panou din rand sunt fixate pe marginile exterioare cu ajutorul clemelor de capat pentru modul Solar ND. Cu clemele de mijloc pentru modulul Solar ND se fixeaza si celelalte parti ale panourilor solare. Panourile solare au o zona pentru cleme marcata de producator. Se va acorda atentie acestui aspect atunci cand se ataseaza clemele. Clemele de mijloc ale modulului Solar ND trebuie stranse cu un cuplu de 6-7 Nm.
Brosura
Clemele de capat pentru modulele Solar ND, impreuna cu clemele de mijloc pentru modulele Solar ND, fixeaza panourile solare pe profilul de montare a modulelor Solar ND. Profilul este atasat la sistemul de montare Solar ND pentru acoperisuri verzi. Aceste cleme sunt concepute pentru a gazdui panouri solare cu inaltimi ale cadrului de la 28 mm pana la 50 mm. Clemele pot fi glisate in sina de montare a panourilor Solar ND. Fiecare panou solar are atasamente pe doua laturi ale sinelor de montare. Atunci cand se instaleaza un rand de panouri solare, primul si ultimul panou din rand sunt fixate pe marginile exterioare cu ajutorul clemelor de capat pentru module Solar ND. Clemele de mijloc pentru module Solar ND fixeaza si celelalte laturi ale panourilor solare. Panourile solare au o zona pentru cleme marcata de producator. Se va acorda atentie acestui aspect atunci cand se ataseaza clemele. Deoarece clemele de capat pentru Modulul Solar ND sunt utilizate ca cleme de margine, o parte are o grila. Inainte de a insuruba aceasta, clema trebuie fixata pe profilul modulului. Apoi trebuie sa fie fixata in pozitie, iar surubul incorporat trebuie sa fie strans cu un cuplu de 6-7 Nm.
Brosura
Panourile solare se monteaza cu clemele de mijloc si cu clemele de capat pentru modulele Solar ND, pe profilul de montaj al panourilor Solar ND. Profilul de montaj poate sustine 4 panouri solare. Lungimile profilelor de montaj sunt adaptate la latimi ale panourilor de 1,13 m si sunt disponibile in diferite lungimi. Acest lucru inseamna ca 4 panouri pot fi montate pe un profil cu o lungime standard de 4,67 m. Profilele de montaj pot fi conectate intre ele cu ajutorul placilor de prelungire pentru profilele de montaj ND Solar.
Brosura
EJOT este specialistul pentru fixarea panourilor solare pe acoperisuri cu tabla, panouri sandwich sau membrana.
