Renovarea moderna a acoperisurilor inclinate cu produse BACHL tecta-PUR HD Plus

Caracteristicile placilor termoizolante din poliuretan BACHL

In contextul cerintelor energetice din ce in ce mai stricte, proiectarea si renovarea cladirilor necesita solutii termoizolante cu straturi de grosime mare. Adaptarea la structurile existente poate fi dificila, motiv pentru care BACHL ofera o solutie inovatoare pentru renovarea acoperisurilor inclinate.

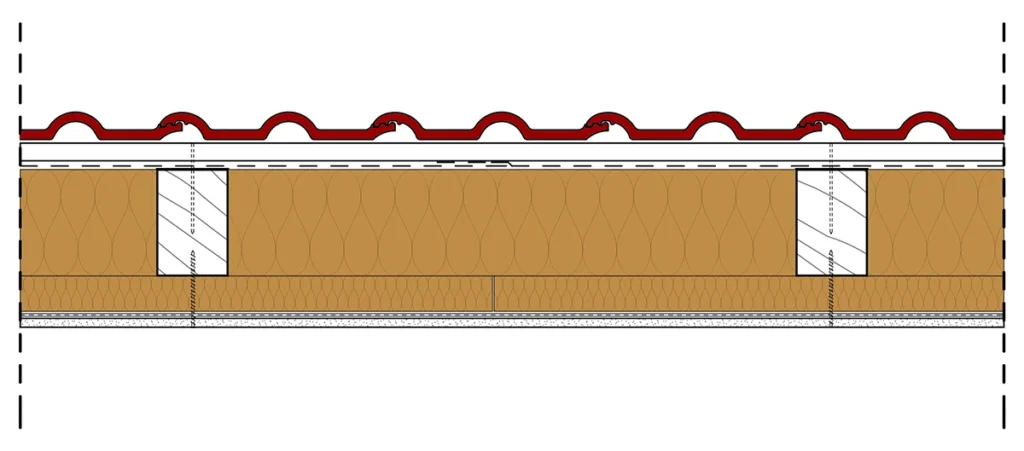

Solutia clasica pentru reabilitarea energetica a mansardelor consta in instalarea unei izolatii suplimentare la interior, intre capriori. Totusi, aceasta prezinta dezavantaje: ocupa spatiu util, reduce inaltimea si limiteaza grosimea izolatiei. De asemenea, necesita evacuarea mobilierului si a altor bunuri din mansarda, iar problemele cauzate de degradarea invelitorii raman nerezolvate.

O abordare noua: Placile PIR din spuma rigida poliuretanica

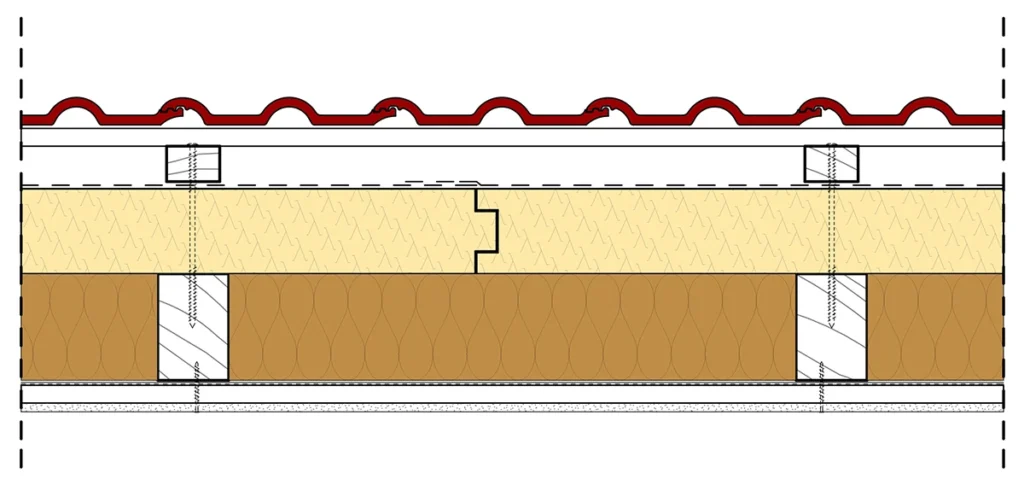

BACHL propune utilizarea placilor PIR montate la exterior, peste astereala sau direct peste capriori. Aceasta solutie imbunatateste considerabil performanta energetica si permite desfasurarea activitatilor normale in interiorul locuintei, fara evacuarea mansardei.

Avantajele acestei tehnologii includ:

• Ventilarea acoperisului pentru protectia impotriva supraincalzirii pe timpul verii si mentinerea unui nivel optim de umiditate, prevenind formarea mucegaiului si degradarea structurii
• Inlocuirea tiglelor deteriorate si a straturilor inferioare incomplete sau nepermeabile
• Asigurarea etanseitatii la aer si vapori pentru cresterea eficientei energetice
• Cresterea capacitatii portante a structurii, permitand instalarea tiglelor mai grele, a panourilor solare sau a colectoarelor solare
• Punctul de roua plasat in exteriorul structurii, contribuind la protejarea si prelungirea duratei de viata a acoperisului.

Beneficii pentru mansarde si birouri

Montajul izolatiei la exterior permite utilizarea placilor de grosime mare, fara a afecta spatiul interior sau finisajele, fiind o solutie ideala pentru mansarde cu amenajari costisitoare sau birouri.

Galerie

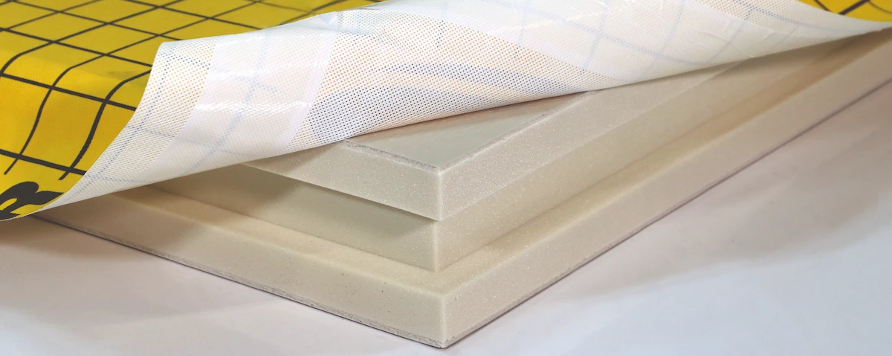

Caracteristicile placilor termoizolante BACHL tecta-PUR HD Plus

• Laminate pe ambele fete cu fibra de sticla perforata, pentru transmiterea vaporilor
• Suprafata superioara este acoperita cu o folie durabila, permeabila la vapori, etansata, eliminand necesitatea unei folii de difuzie anti-condens instalate separat
• Rezistenta mecanica ridicata, montajul Tecta PUR se poate efectua direct pe capriori fara suport suplimentar
• Legatura dintre elemente este realizata fara punte termica, avand imbinare perimetrala tip nut si feder.

Utilizarea placilor PIR reduce semnificativ efectul negativ al puntilor termice, prevenind pierderile de caldura si condensul, si asigura protectia structurii din lemn.

Utilizare in constructii noi si renovari

Placile BACHL tecta-PUR HD Plus sunt potrivite si pentru acoperisuri noi, cu sisteme de izolatie mixta intre si deasupra capriorilor. Stratul inferior trebuie prevazut cu o bariera de vapori adecvata. Se recomanda utilizarea elementelor PIR cu laminare din fibra de sticla perforata si folie permeabila la vapori pe partea superioara.

Galerie

Produsele PIR laminate cu folie de aluminiu nu sunt recomandate pentru renovari.

Grosimi pentru izolarea termica deasupra capriorilor pentru a indeplini cerintele de performanta energetica

Determinarea grosimii izolatiei necesare trebuie sa ia in considerare:

• Efectul izolatiei PIR montate deasupra capriorilor
• Izolatia existenta intre capriori
• Inaltimea capriorilor, care influenteaza capacitatea totala de izolare.

Coeficienti de transfer termic

Tabelul de mai jos prezinta valori indicative pentru coeficientii de transfer termic, calculati pe baza unor aranjamente tipice de stratificare. Aceste valori ajuta la selectarea grosimii optime a izolatiei pentru a respecta standardele de eficienta energetica.

Nota: In multe proiecte de renovare, nu exista cerinte legale stricte privind performanta termica, oferind mai multa flexibilitate in alegerea solutiilor de izolare.

Coeficientii de conductivitate termica si eficienta in eliminarea puntilor termice

Valorile coeficientilor de conductivitate termica ale materialelor utilizate au fost corectate in conformitate cu:

• EN 10456 pentru caracteristicile termice ale izolatiilor
• EN 6946 pentru factorii punctuali de pierdere a puntilor termice cauzate de suruburi.

Coeficienti de conductivitate termica:

• Vata minerala bazaltica noua: λd = 0,038 W/mK
• Vata minerala bazaltica existenta: λech = 0,050 W/mK.

Spuma rigida PIR: λd = 0,022 W/mK

Galerie

Galerie

Avantajele utilizarii izolatiei PIR

Din valorile tabelului reiese ca izolarea cu spuma rigida PIR deasupra capriorilor permite obtinerea aceleiasi performante termice cu o grosime semnificativ mai redusa comparativ cu alte materiale termoizolante.
Acest lucru nu doar ca optimizeaza spatiul si greutatea structurii, dar contribuie si la reducerea efectului negativ al puntilor termice, asigurand o eficienta energetica superioara.

Protectia impotriva umezelii cu izolatie termica deasupra capriorilor
Cantitatile semnificative de umiditate care patrund in structura acoperisului pot cauza aparitia mucegaiului, putrezirea si deteriorarea intregii structuri. Este esential ca aceasta umiditate sa fie impiedicata sa patrunda din toate directiile.

Solutii eficiente de protectie

Cel mai bun mod de protectie este aplicarea invelitorii deasupra unui substrat solid, realizat prin placare continua pe toata suprafata. Lipsa unei placari uniforme poate favoriza patrunderea umiditatii din cauza deformarii placilor si a rosturilor slab sigilate.

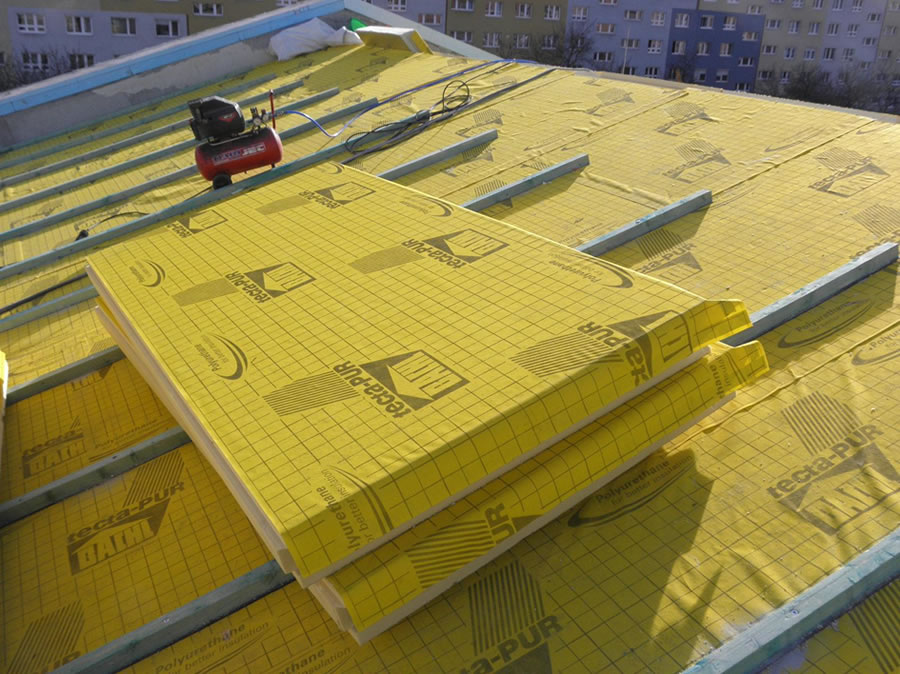

O solutie moderna si eficienta este realizarea acestui substrat solid prin utilizarea placilor din spuma rigida PIR cu margini tip nut si feder, montate direct pe capriori. Acestea includ o folie suport pe partea superioara, etansata cu banda de suprapunere autoadeziva, oferind o suprafata continua si impermeabila.

Beneficii ale substratului PIR

Substratul format din spuma rigida PIR ofera un echivalent superior placarii traditionale din lemn pe toata suprafata, conform standardelor germane. Avantajele includ:

• Izolatia din spuma rigida PIR BACHL Tecta PUR ofera o protectie mai mare impotriva umezelii si o libertate mai mare in alegerea materialului de acoperire a acoperisului
• Flexibilitate in alegerea materialului de acoperire: Sistemele BACHL tecta-PUR permit realizarea unor acoperisuri rezistente la umiditate chiar si la pante reduse
• Compatibilitate cu acoperisurile mediteraneene: Adaptabile pentru tigle plate sau ondulate, oferind protectie imbunatatita impotriva umezelii.

Produse BACHL tecta-PUR

Sistemele BACHL tecta-PUR DS si HD-plus ofera:

• Reducerea semnificativa a puntilor termice, contribuind la durabilitatea structurii acoperisului
• Costuri mai reduse prin eliminarea necesitatii unei placari integrale din lemn
• Instalare mai rapida si sigura, fara necesitatea capsarii sau lipirii, stratul suport fiind fixat uniform
• Performanta termica superioara:
  • 5 cm BACHL tecta-PUR DS echivaleaza cu o grosime de 35 cm de lemn
  • 10 cm BACHL tecta-PUR HD-plus echivaleaza cu o grosime de 75 cm de lemn.

Greutatea redusa a sistemului este un alt avantaj esential, mai ales pentru renovari:

• Lemn de 24 mm grosime: 12,2 kg/m²
• OSB de 22 mm grosime: 14,5 kg/m²
• 5 cm BACHL tecta-PUR DS: 1,7 kg/m²

Cerinte termice indeplinite

Un strat de 5 cm BACHL tecta-PUR DS poate atinge performante termice pentru cladirile noi (U ≤ 0,17 W/m²K) in combinatie cu:

• 15 cm de vata minerala intre capriori
• 5 cm de izolatie sub capriori.

Pentru un nivel superior de izolare, pot fi adaugati inca 7 cm de izolatie, atingand un total de 15 cm + 12 cm (intre si sub capriori).

Procedura de instalare

1. Indepartarea elementelor existente: Invelitoarea existenta se inlatura, iar izolatia si bariera de vapori existente sunt inspectate.

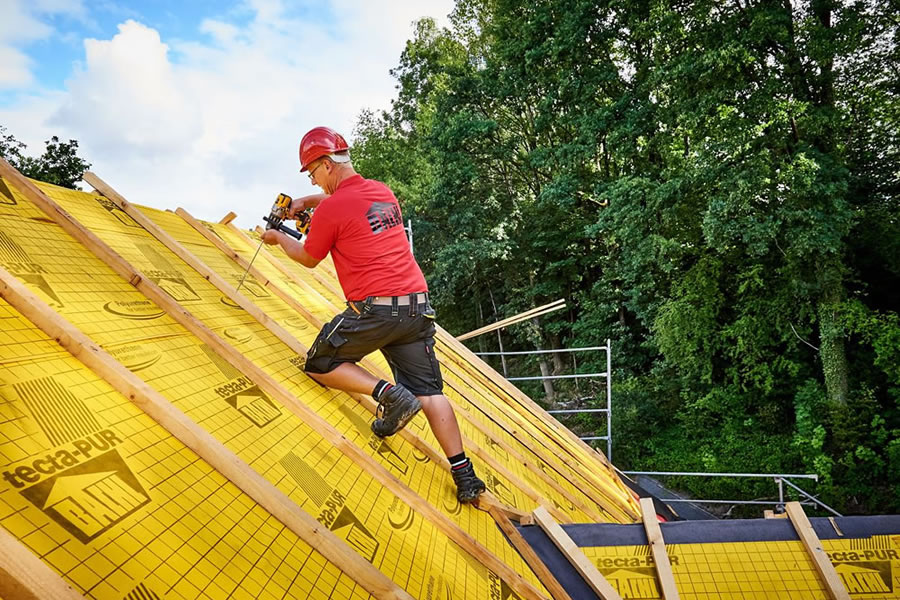

2. Montarea placilor PIR: Placile BACHL tecta-PUR sunt instalate si fixate cu suruburi prin contra sipci. Se recomanda utilizarea unei benzi de etansare intre contra sipci si placi.
3. Ventilare: inaltimea contra sipcii asigura un strat ventilat, prevenind supraincalzirea acoperisului pe timpul verii.
4. Refolosirea materialelor existente: Daca starea lor o permite, vechile sipci si tigle pot fi reutilizate.

Daca bariera de vapori este deteriorata, trebuie asigurata etanseitatea prin instalarea foliei BACHL tecta-System. Aceasta poate fi aplicata:

• Pe planul exterior al capriorilor
• Infasurata in jurul capriorilor, in functie de conditiile existente.

Izolatia dintre capriori trebuie completata dupa instalarea foliei. Acest proces asigura protectia optima a acoperisului impotriva umezelii si a pierderilor termice.
