Blocul de apartamente economiseste energie si bani cu AI si echilibrare dinamica Danfoss

Blocul de apartamente economiseste energie si bani cu IA si echilibrare dinamica Danfoss

Studiu de caz Danfoss Leanheat® Building si Dynamic Hydronic Balancing & Control

In cladirile de apartamente cu incalzire centrala se produc adesea variatii ale temperaturilor de camera din cauza sistemelor de incalzire ineficiente si dezechilibrate. Din aceasta cauza, locatarii nemultumiti se vor plange de lipsa confortului sau de facturile mari de energie.

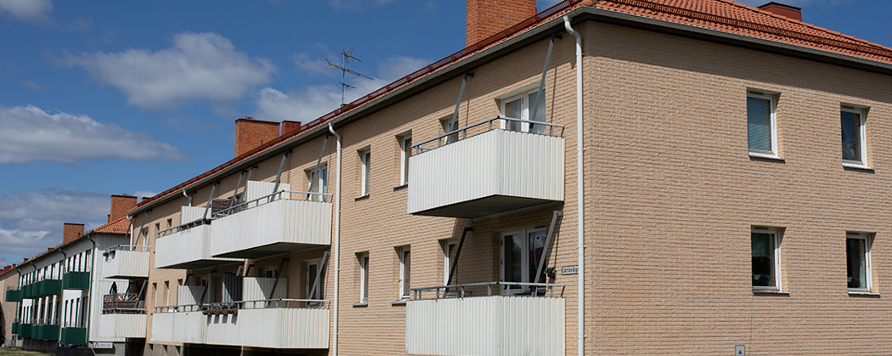

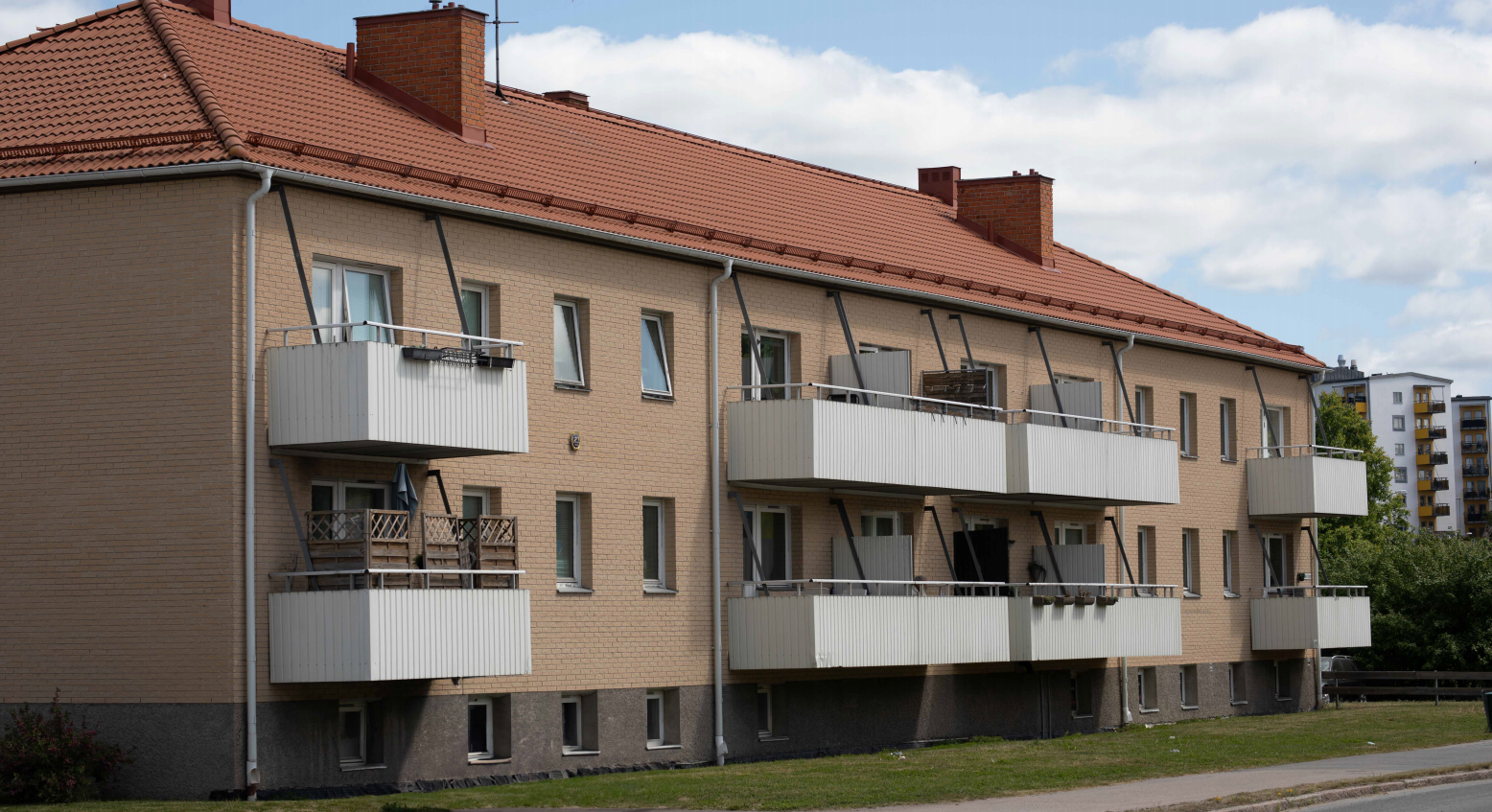

In Suedia, organizatia cooperativa HSB si-a propus sa implementeze o solutie inteligenta de monitorizare si control pentru a imbunatati eficienta energetica si confortul interior intr-un bloc de 12 apartamente, conectat la reteaua de termoficare.

Blocul de apartamente economiseste energie si bani cu IA si echilibrare dinamica Danfoss
Blocul de apartamente economiseste energie si bani cu IA si echilibrare dinamica Danfoss

La inceputul anului 2021, Leanheat® Building, o solutie AI bazata pe cloud, a fost integrata in regulatorul existent al substatiei cladirii, fara a necesita echipamente hardware suplimentare. Software-ul Leanheat® Building monitorizeaza si controleaza locul de la distanta. Colecteaza date exacte cu ajutorul carora HSB poate sa imbunatateasca gestionarea proprietatii, sa automatizeze sistemul de incalzire si sa analizeze performanta.

Software-ul Leanheat® Building a optimizat sistemul de incalzire si a redus consumul de energie cu 10,9% intre noiembrie 2021 si aprilie 2022. Energia totala economisita a fost de 11136 kWh.

La sfarsitul sezonului de incalzire 2021, analiza datelor Leanheat® Building a aratat ca in cladire exista o combinatie intre dezechilibrul de temperatura si o valoare de referinta mai ridicata, indicand faptul ca se pot obtine economii de energie mai mari. In starea actuala, sistemul de incalzire cu doua conducte avea robinete de echilibrare statica pe circuite si robinete termostatice vechi pentru radiatoare (TRV) pe toate radiatoarele.

Dezechilibrul de temperatura dintre apartamente in sezonul de incalzire 2020/2021 a indicat ca s-ar putea economisi mai multa energie, iar confortul interior ar putea creste si mai mult
Dezechilibrul de temperatura dintre apartamente in sezonul de incalzire 2020/2021 a indicat ca s-ar putea economisi mai multa energie, iar confortul interior ar putea creste si mai mult
Dezechilibrul de temperatura dintre apartamente in sezonul de incalzire 2020/2021 a indicat ca s-ar putea economisi mai multa energie, iar confortul interior ar putea creste si mai mult

S-au montat robinete pentru controlul presiunii diferentiale Danfoss ASV-PV pe conducta de retur si robinete partenere ASV-BD pentru a se controla presiunea diferentiala in circuite. Robinetele Danfoss RA-N au fost instalate pe fiecare radiator si au fost presetate pentru a se asigura distributia optima a apei in sistemul de incalzire. De asemenea, pe fiecare radiator au fost montate termostate RA-2000 pentru ca locatarii sa mentina temperaturile dorite in camere si sa reduca totodata consumul de energie. Impreuna, aceste componente au creat un sistem dinamic, bine echilibrat, care a optimizat incalzirea si a eliminat zgomotele si risipa de energie.

Dupa implementarea solutiei dinamice de echilibrare si control hidraulic, dezechilibrul a scazut semnificativ, in special la temperaturi exterioare mai scazute. Acest lucru a avut ca rezultat temperaturi interioare mai stabile pentru un confort mai ridicat si un consum de energie mai redus
Dupa implementarea solutiei dinamice de echilibrare si control hidraulic, dezechilibrul a scazut semnificativ, in special la temperaturi exterioare mai scazute. Acest lucru a avut ca rezultat temperaturi interioare mai stabile pentru un confort mai ridicat si un consum de energie mai redus
Dupa implementarea solutiei dinamice de echilibrare si control hidraulic, dezechilibrul a scazut semnificativ, in special la temperaturi exterioare mai scazute. Acest lucru a avut ca rezultat temperaturi interioare mai stabile pentru un confort mai ridicat si un consum de energie mai redus

HSB are acum un sistem de incalzire complet optimizat, eficient din punct de vedere energetic, care poate fi monitorizat de la distanta, economiseste bani si mentine o temperatura confortabila in apartamente.

„Proiectul de inlocuire a robinetelor de echilibrare, a robinetelor termostatice de radiator si a senzorilor in cladirea Carlavägen 72 – 74 a depasit asteptarile si s‑a realizat fara perturbari majore. Putem mentine o temperatura stabila intre 20 si 21°C in toate apartamentele.” - Patrik Granholm, Director de proiect, HSB

Economiile de energie realizate de Leanheat® Building in sezonul de incalzire 21/22 si economiile suplimentare de energie obtinute prin echilibrarea si controlul hidraulic dinamic in sezonul de incalzire 22/23 au dus la economii totale de 20%
Economiile de energie realizate de Leanheat® Building in sezonul de incalzire 21/22 si economiile suplimentare de energie obtinute prin echilibrarea si controlul hidraulic dinamic in sezonul de incalzire 22/23 au dus la economii totale de 20%
Economiile de energie realizate de Leanheat® Building in sezonul de incalzire 21/22 si economiile suplimentare de energie obtinute prin echilibrarea si controlul hidraulic dinamic in sezonul de incalzire 22/23 au dus la economii totale de 20%

Economiile totale obtinute prin combinatia intre Leanheat® Building si Dynamic Hydronic Balancing & Control ating aproximativ 20%.

Produse mentionate in articol
Robinete termostatice, independent de presiune, pentru radiatoare RA-DV 3-in-1 - Drept

Robinete termostatice, independent de presiune, pentru radiatoare RA-DV 3-in-1

Robinet de radiator independent de presiune Dynamic Valve™ tip RA-DV 3-in-1. RA-DV este o gama de robinete de radiator independente de presiune, concepute pentru utilizarea in sistemele de incalzire cu 2 conducte, impreuna cu toate tipurile de senzori termostatici cu sistem de cuplare Danfoss RA. Robinetele dinamice RA-DV sunt echipate cu un dispozitiv de limitare a debitului, pentru presetarea debitului de apa maxim. Robinetele sunt disponibile pentru un debit maxim al apei cuprins intre 10 si 135 l/h. RA-DV dispune de un regulator de presiune incorporat, care mentine presiunea diferentiala la nivelul constant de 0,1 bar, pastrand astfel nivelul setat al debitului. RA-DV este furnizat cu un capac de protectie, care poate fi utilizat pentru reglarea manuala in cursul fazei de constructie. Capacul de protectie nu trebuie sa fie utilizat ca dispozitiv de inchidere manuala. Trebuie utilizat un dispozitiv de inchidere manuala special (nr. cod 013G5002). Pentru se diferentia de celelalte corpuri de robinet Danfoss RA, gama RA-DV are capacul de protectie si inelul de presetare de culoare verde. Corpurile robinetelor RA-DV sunt fabricate din alama placata cu nichel. Stiftul de actionare a presetupei este din otel cromat si actioneaza printr-o garnitura inelara lubrifiata pentru toata durata de functionare. Ansamblul complet de presetupe poate fi inlocuit fara a goli sistemul.

CAD
Brosura
Specificatii
CAD
Vezi detalii
Card produs
Robinet automat de echilibrare ASV-PV a patra generatie

Robinet automat de echilibrare ASV-PV a patra generatie

ASV-PV este un robinet de echilibrare care mentine o presiune diferentiala constanta pe racordul la consumator. ASV-PV poate fi setat sa controleze presiunea diferentiala intre 0.05 bar si 0.25 bar (5 kPa si 25 kPa). La livrare este setat la 0.1 bar (10kPa). ASV-PV este proiectat pentru instalarea pe conducta de retur. Robinetul asigura functiile de inchidere si evacuare.

CAD
BIM
Brosura
Specificatii
CAD
BIM
Vezi detalii
Card produs
