Ventilare comerciala si industriala
Cladirile industriale, spatiile comerciale, fabrici, spatii de depozitare: indiferent de destinatie putem fi de acord ca ele au nevoie de un element de baza pentru a fi atat functionale, cat si confortabile pentru cei care viziteaza sau lucreaza in spatiul respectiv – un flux permanent de aer proaspat si curat.
Solutia: un sistem complet de ventilare care sa asigure aportul necesar de aer in toate incaperile, care sa mentina o temperatura constanta si care sa lucreze eficient, evitand risipa de energie.
Linia DUPLEX Multi ECO de la ATREA este exact acea solutie, conceputa de la bun inceput pentru a acoperi o plaja cat mai larga de nevoi prin versatilitatea modului de instalare al unitatilor:

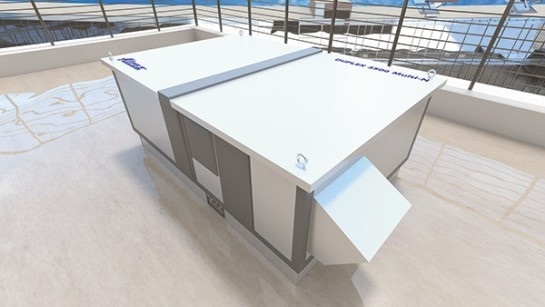

- unitate cu montaj exterior, pe acoperis sau pe terasa
- unitati compacte, extra-plate cu montaj la plafon
- unitati verticale cu toate racordurile orientate in sus.
Ce este DUPLEX Multi ECO?
DUPLEX Multi ECO este o unitate HVAC care contine intr-o singura carcasa:
- 2 ventilatoare EC cu lame curbate controlate independent: SFP < 0,45 W/(m³/h). Ventilatoarele sunt furnizate de cel mai mare producator mondial Ziehl Abegg si EBM-PAPST. Ele permit un randament excelent, o durata lunga de viata si un consum redus de energie.
- Un recuperator hexagonal de caldura de inalta eficienta cu o suprafata mare de transfer de caldura – eficienta de recuperare de pana la 93%.
- Filtre G4, M5 sau F7 pentru un climat interior sanatos si care protejeaza schimbatorul de caldura.
- Tavita de condens.
- By-pass cu servomotor pentru introducerea aerului proaspat si filtrat in interior fara a-l trece prin schimbatorul de caldura.
- Clapeta de recirculare cu servomotor automat.
Avantajele unitatii DUPLEX Multi ECO
Design excelent: design-ul ATREA asigura o livare si instalare rapida si usoara. In caz de mentenanta, elementele sunt accesibile prin intermediul usilor plasate strategic.
Randament de pana la 93%: schimbatoarele de caldura S7 permit reducerea costurilor de energie prin recuperarea caldurii in cel mai eficient mod posibil.
Customizare 100%: intelegem ca fiecare proiect este unic – de aceea, unitatile permit moduri de configurare diferite care se adapteaza oricarui proiect. DUPLEX Multi ECO poate fi montata in orice pozitie – vertical pe podea, incastrat in tavan, orizontal pe podea, cu configuratii pe stanga sau dreapta si cu montaj pe acoperis.
Dimensiuni compacte: nivel de performanta maxim, spatiu ocupat minim. Aceasta este filozofia din spatele liniei DUPLEX Multi ECO si ceea ce o face ideala pentru proiectele care nu beneficiaza de camere tehnice de mari dimensiuni.
Compatibil BMS: unitatile sunt compatibile cu cele mai noi standarde BMS.
Componente Passive House: linia respecta standardele impuse de PHI din Germania. Acest certificat este esential in majoritatea tarilor occidentale pentru a indeplini cerintele unei constructii cu consum redus de energie.
Aer curat: unitatile sunt certificate VDI 6022 si pot fi folosite si in spatii care acorda o importanta deosebita igienei – spitale, azile, maternitati, scoli, etc.

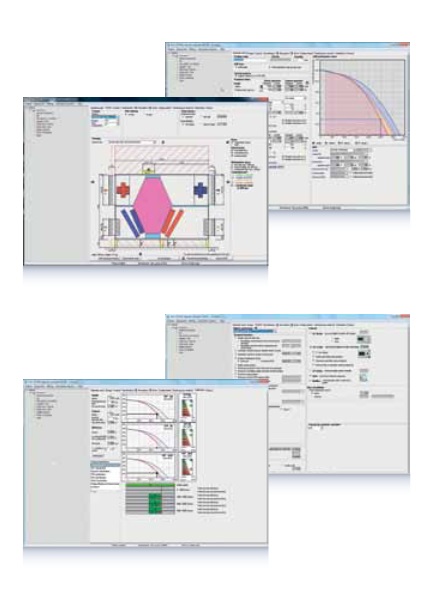

Program de selectie ATREA: cel mai mare avantaj al ATREA este programul de selectie ce permite proiectarea sistemului HVAC pe baza datelor reale si corecte.
- Se evita orice greseala de proiectare.
- Softul verifica daca sistemul ales este functional.
- Calcul detaliat bazat pe specificatii complete.
DUPLEX Multi ECO: variante de instalare

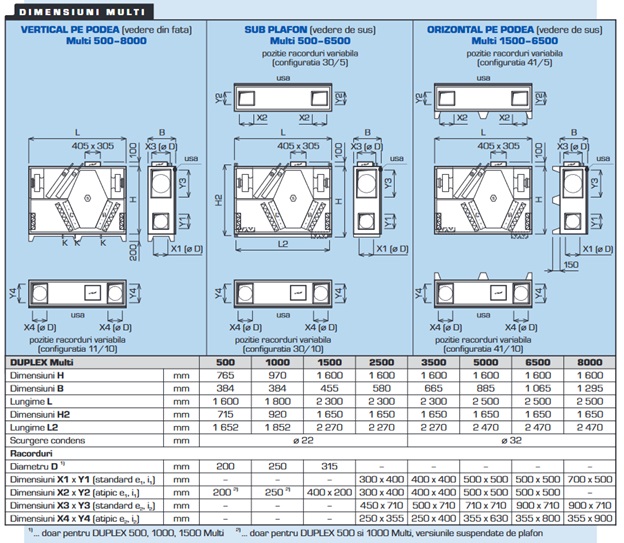

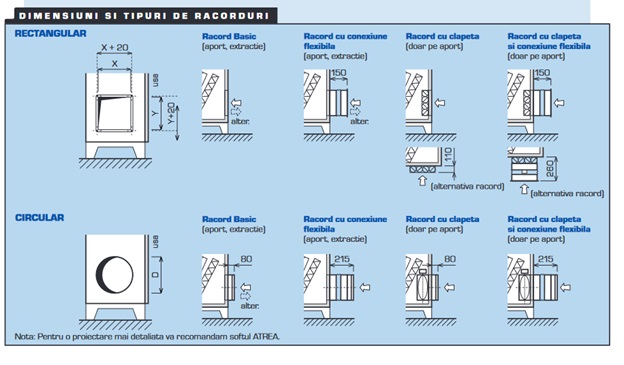

Vertical-jos, orizontal-jos si suspendat de tavan - unitatile DUPLEX 500–8000 Multi ECO sunt disponibile in mai multe pozitii de dispunere a racordurilor pentru a facilita instalarea lor in camera tehnica.
Unitatile DUPLEX Multi sunt concepute cu configuratii variabile, 100% personalizabile si usor de adaptat conditiilor de pe santier. Asta face ca unitatile sa ofere optiuni de montaj adaptate si spatiilor mici.

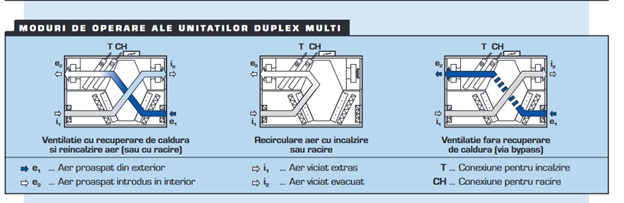

De asemenea, DUPLEX Multi ECO ofera trei variante de ventilatie cu presiune constanta:
- 1. Ventilatie cu recuperare de caldura si incalzire (racire)
- 2. Baterie de incalzire si racire, electria sau pe apa
- 3. Ventilatie fara recuperare de caldura (prin by-pass).
Unitati ventilare DUPLEX Multi ECO: optiuni de control – plug-and-play.
Fiecare unitate este dotata din fabrica cu cel mai nou sistem de control RD4 proiectat de ATREA.
- 1. Acesta a fost conceput special pentru a indeplini cele mai noi si riguroase cerinte pentru o cladire moderna, luand in calcul standardele relevante si orientarea spre un consum eficient al energiei. Controlul standard inseamna ca unitatea poate fi controlata direct de pe telefon sau PC.
- 2. De asemenea, aceasta dotare standard inseamna ca unitatile sunt gata de folosit imediat – costuri reduse de instalare si intretinere.
Acest sistem de control performant permite inginerului sa stabilieasca din timp un diagnostic in cazul unei defectiuni fara a fi nevoit sa se deplaseze la capul locului, iar in unele instante el poate remedia problema de la distanta.

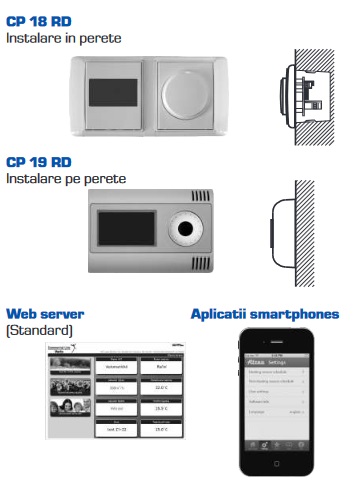

Panoul de control si aplicatia complementara:
- permit actualizari pastrand setarile unitatii
- afiseaza erorile curente
- afiseaza istoricul de erori, timpul si data de pornire, inregistrand si opririle provocate de caderile de tensiune
- permit clientului sa programeze functiile de ventilare, incalzire si racire
