Grinzi de racire active TROX DID632

Grinda de racire activa cu evacuarea aerului in doua directii si schimbator de caldura orizontal, potrivita pentru tavane casetate cu dimensiunile 600 sau 625. Grinda de racire activa pentru incalzire si racire, cu schimbator de caldura cu 2 sau 4 tevi, pentru integrare cu diverse sisteme de tavan. Capacitate mare de incalzire si racire cu un debit redus al aerului primar conditionat si un nivel scazut de putere sonora. Grinzile active de racire furnizeaza aer primar conditionat central (aer proaspat) incaperii si folosesc schimbatoare de caldura pentru racire si/sau incalzire suplimentara. Aerul primar este evacuat prin duze (in 4 dimensiuni) in camerele de amestec; ca urmare a acesteia se induce aer secundar. Aerul secundar (aerul din camera) este introdus prin grila de introducere aer si trece prin schimbatorul de caldura orizontal, unde este incalzit sau racit. Aerul primar si cel secundar se amesteca si apoi sunt directionate in camera orizontal prin fantele de alimentare cu aer.

  • de preferinta pentru incaperi cu inaltimi de pana la 4,0 m
  • patru variante de duze pentru a optimiza introducerea aerului in functie de cerere
  • grila introducere aer cu balamale, detasabila, in patru modele

Documente

Grinzi de racire active TROX DID632 - fisa tehnica

fisa tehnica

pdf 2.2 MB Engleza
Grinzi de racire active TROX DID632


Nu gasiti ce ati cautat?

Cerere document

Specificatii

TROX DID632

debit de aer [m³/h]

debit de aer [m³/h]

22…306

debit de aer [l/s]

debit de aer [l/s]

6…85

dimensiune - inaltime [mm]

dimensiune - inaltime [mm]

219

dimensiune - latime [mm]

dimensiune - latime [mm]

593; 598; 618; 623

dimensiune - lungime [mm]

dimensiune - lungime [mm]

900; 1200; 1500; 1800;
2100; 2400; 2700; 3000

domeniu de utilizare

domeniu de utilizare

incaperi cu inaltimi de pana la 4 m

montaj

montaj

tavan

presiunea max. a apei [bar]

presiunea max. a apei [bar]

6

putere de incalzire [W]

putere de incalzire [W]

2970

putere de racire [W]

putere de racire [W]

2450

temperatura max. de lucru [°C]

temperatura max. de lucru [°C]

75

TROX DID632
Active chilled beam with two-way air discharge and horizontal heat exchanger, suitable for grid ceilings with grid size 600 or 625

Active chilled beam for heating and cooling, with 2-pipe or 4-pipe heat exchanger, for integration with various ceiling systems.

  • Preferably for room heights up to 4.0 m
  • High heating and cooling capacity with a low conditioned primary air volume flow rate and low sound power level
  • Four nozzle variants to optimise induction based on demand
  • Hinged, removable induced air grille in four designs.
Grinzi de racire active TROX DID632
Grinzi de racire active TROX DID632

Optional equipment and accessories:

  • Control system
  • Additional casing for air extraction
  • Heat exchanger powder-coated black
  • Powder coating in many different colours, e.g. RAL CLASSIC
  • Adjustable air control blades for air direction control
  • With an extended border also suitable for freely suspended installation.
Grinzi de racire active TROX DID632
Grinzi de racire active TROX DID632

Application

  • Active chilled beams of Type DID632 for the integration into various ceiling systems, preferably for room heights up to 4.0 m
  • Particularly suitable for grid ceilings with grid size 600 or 625
  • Adjustable air control blades (optional) allow for the manual adjustment of the air discharge direction
  • 2-pipe or 4-pipe heat exchangers enable good comfort levels with a low conditioned primary air volume flow rate
  • Energy-efficient solution since water is used for heating and cooling.

Special characteristics

  • Adjustable air control blades for air direction control
  • Hinged, removable induced air grille in four designs
  • Horizontal heat exchanger as 2-pipe or 4-pipe system
  • Internal nozzle plate with punched nozzles (non-combustible)
  • Water connections at the narrow side, Ø12 mm Cu pipe, either with plain tails or with G½" external thread and flat seal.

Nominal sizes: 900, 1200, 1500, 1800, 2100, 2400, 2700, 3000 mm.

Variants

DID632-LR: With induced air grille – perforated sheet metal, circular holes
DID632-LQ: With induced air grille – perforated sheet metal, square holes
DID632-GL: With induced air grille – longitudinal blades
DID632-GQ: With induced air grille – transverse blades.

Grinzi de racire active TROX DID632
Grinzi de racire active TROX DID632

Functional description

Active chilled beams provide centrally conditioned primary air (fresh air) to the room and use heat exchangers for additional cooling and/or heating.

The primary air is discharged through nozzles (in 4 sizes) into the mixing chambers; as a result of this, secondary air is induced. Secondary air (room air) is induced via the induced air grille and passes through the horizontal heat exchanger, where it is heated or cooled.

Primary and secondary air are mixed and then supplied to the room horizontally through the supply air slots.

Grinzi de racire active TROX DID632
Grinzi de racire active TROX DID632

1. Hanging bracket
2. Primary air spigot
3. Casing
4. Water connections
5. Front frame
6. Heat exchanger
7. Nozzles
8. Air control blades (optional).

Grinzi de racire active TROX DID632
Grinzi de racire active TROX DID632

1. Conditioned fresh air (primary air)
2. Supply air
3. Room air (secondary air).

Alte produse ale companiei
Regulatoare de debit variabil TROX TVE

Regulatoare de debit variabil TROX TVE

Regulatoare de debit variabil TROX TVE reprezinta o solutie compacta pentru viteze scazute ale fluxului de aer. Unitati terminale de aer, circulare pentru sisteme cu volum de aer variabil cu viteze reduse ale fluxului de aer, potrivite chiar si in conditii nefavorabile. Lama clapetei de control functioneaza ca un actuator si ca un senzor de presiune eficient. Prin canalul de presiune efectiva din arbore, presiunea efectiva detectata ajunge la traductor (static sau dinamic), este convertita intr-un semnal electric si comparata cu valoarea de referinta. In cazul unei abateri de control, actuatorul integrat modifica pozitia lamei clapetei de comanda. Ca rezultat, debitul volumic este mentinut la un nivel constant in tolerante stranse pe intregul interval de presiune diferentiala.

Brosura
Vezi detalii
Card produs
Grila de aer TROX X-GRILLE Modular

Grila de aer TROX X-GRILLE Modular

Grile de ventilatie, fabricate din aluminiu, cu constructie modulara, de asemenea, pentru rulaje orizontale continue. Grilele de ventilatie sunt dispozitive terminale de aer pentru alimentarea cu aer si pentru extragerea aerului din sistemele de ventilatie si climatizare. Ele ghideaza aerul de alimentare in camera. Grilele de ventilatie cu lame reglabile permit adaptarea directiei de descarcare la conditiile locale. Rezultatul este o ventilatie mixta in zone de confort si zone industriale, cu o buna ventilatie generala a camerei. Inductia incetineste fluxul de aer, adica viteza fluxului de aer scade odata cu cresterea distantei de la grila. Distanta la care viteza fluxului de aer a atins o anumita valoare (de exemplu, 0,2 m/s) se numeste distanta de aruncare. Jetul de aer alimentat de la grilele de perete dispuse aproape de tavan atinge o distanta de aruncare mai mare decat un jet liber comparabil (fara influenta tavanului) datorita influentei tavanului. Grilele simple, grupurile de grilaje si cursele orizontale continue ating toate diferite distante de aruncare. in modul de racire este necesar sa se tina seama de deviatia jetului catre zona ocupata, care creste pe masura ce diferenta de temperatura a aerului de alimentare cu aerul din camera creste si viteza de descarcare scade. In modul de incalzire, jetul de aer de alimentare este deviat spre tavan. Acest lucru nu are niciun efect negativ asupra vitezei fluxului de aer in zona ocupata, dar poate afecta ventilatia completa a camerei.

Brosura
Vezi detalii
Card produs
Regulatoare de debit variabil TROX TVJ

Regulatoare de debit variabil TROX TVJ

Regulatoarele de debit variabil TROX TVJ sunt ideale pentru domenii de valori ale debitului de aer normale si inalte, pentru viteze ale debitului de aer pana la 10 m/s. Unitati terminale rectangulare VAV pentru aplicatii standard privind reglarea debitului aerului de alimentare sau a aerului extras in sisteme cu volum de aer variabil.

Brosura
Vezi detalii
Card produs
Centrala de tratare a aerului TROX X-CUBE Centrala de tratare a aerului TROX X-CUBE X2 cu debite de aer mici si medii

Centrale de tratare a aerului TROX X-CUBE
2 produse

Centralele de tratare a aerului TROX de tip X-CUBE sunt configurate conform cerintelor individuale ale clientilor si sunt utilizate pentru recuperarea caldurii, umidificare si dezumidificare, pentru debite volumice de pana la 86000 m³/h.

2 produse
Brosura
Vezi detalii
Card produs

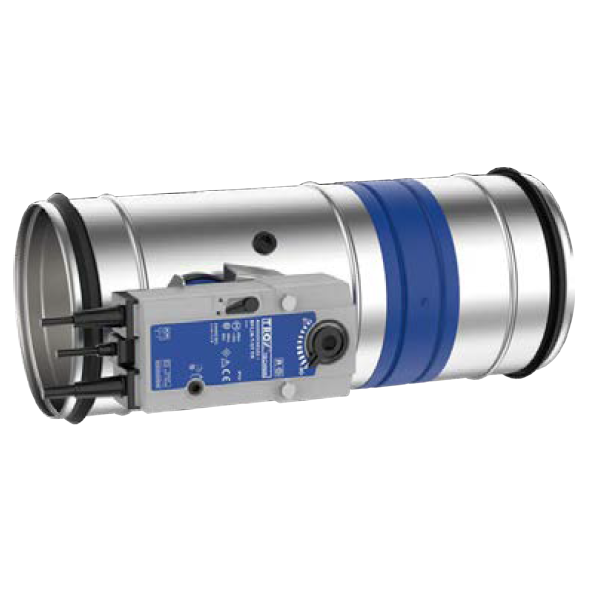

Clapeta antifoc FKRS-EU
