Clapetele antifoc TROX certificate CE, clasificate in functie de: tip; aplicabilitate; pozitia de instalare; mod de etansare si executie/material.
Regulatorul de debit volumetric TROX EN este utilizat pentru controlul precis al debitelor volumetrice constante, normale, pana la mari. Unitati terminale de aer, dreptunghiulare, autoalimentate mecanic, pentru sisteme de alimentare si extractie de aer, cu debite de aer constant. Adaptare usoara a unui actuator pentru reglarea punctului de referinta al debitului volumic. Nu sunt necesare masuratori de testare la fata locului pentru punere in functiune. Scurgeri de aer in carcasa conform EN 1751, clasa C. Afisarea vizuala a pozitiei lamei amortizorului pentru optimizarea punctului de lucru. Unitatea terminala de aer este o unitate mecanica autoalimentata si functioneaza fara sursa de alimentare externa. O lama a amortizorului cu rulmenti cu frecare scazuta este reglata de fortele aerodinamice, astfel incat debitul volumic setat sa fie mentinut constant in intervalul de presiune diferentiala. Fortele aerodinamice ale fluxului de aer creeaza un cuplu de inchidere pe lama amortizorului. Un burduf de umflare amplifica aceasta forta si in acelasi timp actioneaza ca un element de amortizare. Cuplul de inchidere este contracarat de un arc lamelar care se deruleaza peste o placa cu came. Placa cu came este adaptata astfel incat lama amortizorului se misca atunci cand presiunea diferentiala se modifica. Ca rezultat, debitul volumic ramane constant in limitele de toleranta reduse.
Clapeta EK-JS este instalata in sau pe canalele de evacuare a fumului si rezista la temperaturi de pana la 600°C. La cea mai mare dimensiune, EK-JS ofera o sectiune transversala clara de 3,2 m² la cel mai inalt nivel de presiune (1500 Pa), ceea ce este unic pe piata. Acest lucru este posibil datorita unui cadru optimizat si o constructie cu clapete. Paletele aerodinamice ale clapetelor si designul fara suporturi de oprire ale clapetei asigura cea mai mica pierdere de presiune posibila in timpul evacuarii fumului.
Regulatoare de debit constant TROX CAV, modelele: RN, VFC, VFL si EN.

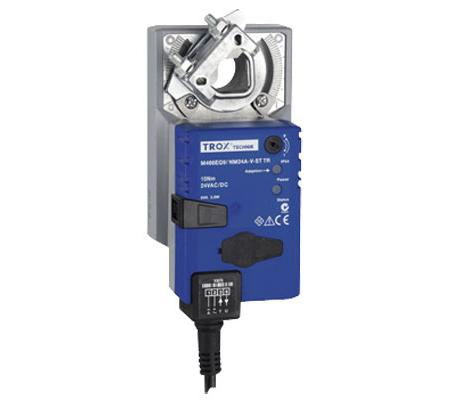

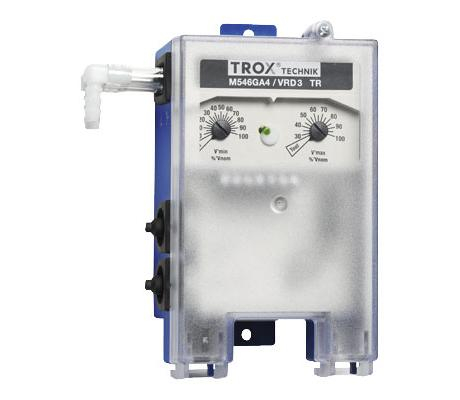

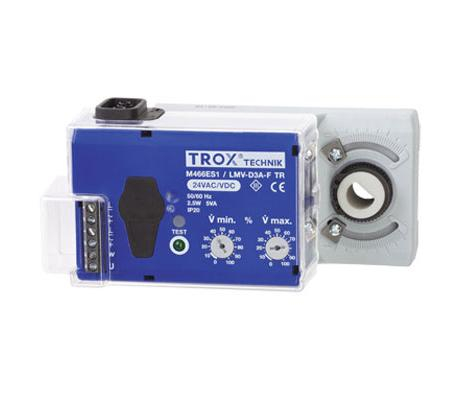

Regulatoarele de debit variabil TROX TVE-Q reprezinta o solutie compacta pentru viteze scazute ale fluxului de aer. Unitati terminale de aer, unghiulare, pentru utilizare in sisteme de aer variabile, la viteze reduse ale aerului, chiar si in conditii nefavorabile. Lama clapetei functioneaza ca element de control si ca senzor de presiune diferentiala. Prin conducta de presiune diferentiala din arbore, presiunea diferentiala detectata ajunge la traductor (static sau dinamic) si este convertita intr-un semnal electric si comparata cu valoarea de referinta. In cazul unei abateri de control, actuatorul integrat modifica pozitia lamei clapetei. Astfel, debitul volumic este mentinut constant in tolerante stranse pe intregul interval de presiune diferentiala.
