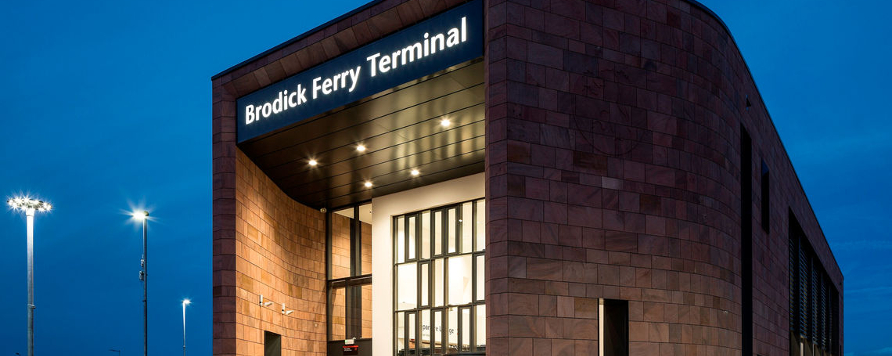

Un nou terminal pentru feriboturi in golful Brodick, menit sa devina o poarta turistica si municipala catre insula scotiana Isle of Arran, a fost echipat de la prora pana la pupa cu sisteme pentru usi si ferestre marca GEZE
Adecvat pentru viitor
In terminalul pentru feriboturi de pe Isle of Arran, care face legatura intre Brodick si teritoriul scotian, sistemele pentru usi si ferestre de la GEZE asigura ventilarea naturala, confortul, accesibilitatea pentru toti si siguranta.
Design maritim si confort modern
Terminalul proiectat de renumitul birou de arhitectura Norr din Glasgow face parte dintr-o investitie de 30 de milioane de lire, care are drept obiectiv modernizarea portului, adaptarea acestuia pentru calatorii in secolul 21 si imbunatatirea confortului pasagerilor. Cladirea impresionanta se afla in apropierea malului si are forma unei nave gigante.
Aerisire naturala prin ferestre automatizate
Zona de lounge de mari dimensiuni impresioneaza prin inaltimea dubla si prin fatada de vest cu ferestre mari, oferind vizitatorilor o panorama asupra golfului Brodick care taie rasuflarea. Ferestrele mari, deschise si inchise in mod automat de 30 de actionari cu motor electric si lant Slimchain de la GEZE, confera zonei de receptie de la intrarea principala a cladirii o atmosfera luminoasa, maritima.
Aspectul deosebit de ingust si discret al motoarelor de actionare a ferestrelor Slimchaim se integreaza in mod optim in designul deosebit al fatadei terminalului pentru feriboturi Brodick.
Motoarelor de actionare a ferestrelor Slimchaim au fost instalate nu doar la ferestrele mari din zona de lounge, ci in intreaga cladire cu doua etaje – cu exceptia deschiderilor superioare de ventilare. Aici se utilizeaza actionarile cu motor electric si lant Powerchain. Aceste motoare de actionare a ferestrelor deosebit de performante au fost selectate pentru operarea ferestrelor mai mari, deoarece fac posibile latimi de deschidere mari – un aspect important pentru evacuarea rapida a fumului in caz de incendiu.
Motoarele de actionare a ferestrelor sunt conectate la o centrala de comanda in caz de urgenta MBZ 300 pentru actionari RWA, care este integrata in sistemul de tehnica de comanda a cladirii (GLT) al terminalului. Astfel, sistemul de ventilare naturala complex se poate comanda si monitoriza in mod comod.
Ventilare, instalatie de evacuare a fumului si a caldurii (RWA) si asigurarea caii de evacuare
Ferestrele caselor scarilor sunt, de asemenea, echipate cu actionari cu motor electric si lant Slimchain. La nevoie, sistemele pentru fereastra faciliteaza, in plus, o evacuare a fumului si caldurii (desfumare) naturala. In caz de fum si caldura, produsele de evacuare a fumului deschid ferestrele si comanda deschiderile pentru aer proaspat, astfel incat caile de evacuare salvatoare de vieti sa ramana fara fum si sa poata permite un trafic sigur in caz de urgenta.
In plus, deschizatoarele manuale pentru luminator asigura o ventilare naturala complementara.
Sisteme pentru usile rezistente la foc fara restrictii
Sub fatada de vest din sticla, pe ambele parti, se afla doua usi batante automate. La fel ca o alta usa de la fatada laterala a cladirii, acestea sunt actionate de sistemele pentru usa Slimdrive EMD-F. Automatizarile cu actionare electromecanica pentru usi batante pentru usile rezistente la foc si de protectie antifum cu un singur canat sunt extrem de versatile. Acestea ofera o deschidere asistata prin forta si se pot declansa prin intermediul unui buton de comanda cu viteza constanta de deschidere si de inchidere. Functia integrata de detectare a obstacolelor detecteaza, in plus, posibile obstacole si opreste, la nevoie, procesul de deschidere sau de inchidere. Astfel, automatizarile Slimdrive EMD-F permit si persoanelor cu mobilitate limitata un acces simplu si sigur.
Design discret si confort de trecere ridicat
De la intrarea principala, un culoar din sticla duce catre o usa glisanta liniara din noua parti, actionata de un sistem de usa glisanta Slimdrive SL NT de la GEZE si care conduce in foaierul zonei principale de receptie. Automatizarea Slimdrive indeplineste aici doua conditii preliminare importante. Aceasta este adecvata pentru usile de interior si de exterior cu frecventa ridicata, iar datorita inaltimii constructive reduse de 7 cm, este ideala pentru fatade din sticla cu cele mai ridicate pretentii de design – ca in cazul terminalul pentru feriboturi Brodick.
Alte avantaje ale automatizarilor Slimdrive
- Cu o inaltime de numai 7 cm, automatizarile Slimdrive sunt extrem de discrete si se potrivesc in mod optim in cadrul usii.
- Sistem are o uzura redusa, este performant si deosebit de silentios in functionare.
- Sistemele de usa glisanta liniara automate sunt ideale pentru cladire cu trafic ridicat, pentru ca toate persoanele sa poata intra si iesi din cladire in mod confortabil si in siguranta.
"A fost un proiect fascinant in care am fost implicati. Pe parcursul intregii faze de constructie au fost utilizate multe produse GEZE si de la bun inceput s-a pus un accent deosebit pe crearea unei cladiri inteligente si functionale, care sa fie echipata pentru viitor si care sa integreze mediul natural in care aceasta se afla."
Andy Howland, Director of Sales and Marketing GEZE UK
Informatii de culise despre terminalul pentru feriboturi Brodick Isle of Arran
Proprietarii instalatiei – Caledonian Maritime Assets Limited (CMAL) – au investit impreuna cu Transport Scotland, North Ayrshire Council, Strathclyde Partnership for Transport si Coastal Communities Fund in modernizarea instalatiei. Infrastructura anterioara a fost creata la inceputul anilor 1970 si ajunsese la sfarsitul duratei de viata. Noile instalatii vor sustine traficul auto si de persoane de pe insula. Renovarea cuprinde un dig mai lung si mai adanc cu doua dane si un culoar in stilul aeroporturilor, care este mai sigur pentru pasageri in momentul imbarcarii si debarcarii din nave. In plus, s-au creat suprafete de parcare si de acostare mai bune. Terminalul in sine are o suprafata de 1328 de metri patrati si ofera loc pentru 400 de pasageri. GEZE UK lucreaza in stransa colaborare cu CMS Enviro Systems, firma responsabila de montajul produselor.
Privire de ansamblu asupra tuturor sistemelor pentru usi si ferestre de la GEZE utilizate:
- Motoare de actionare a ferestrei Slimchain
- Actionari cu motor electric si lant Powerchain
- Centrala de comanda in caz de urgenta MBZ 300
- Deschizatoare manuale pentru luminator din seria de produse OL
- Automatizari pentru usi batante Slimdrive EMD-F pentru usi rezistente la foc si de protectie antifum cu un singur canat
- Sisteme de usa glisanta Slimdrive SL NT
