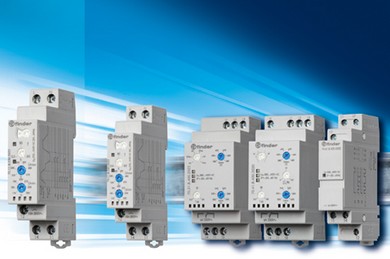

Relee de supraveghere a tensiunii pentru aplicatii monofazate sau trifazate - Seria 70
Tipurile 70.11, 70.31 si 70.41 acopera urmatoarele functii si puncte de referinta:
- Tipuri multifunctionale, asigurand flexibilitatea supravegherii: subtensiunii, supratensiunii, camp de supraveghere, succesiunea fazelor, lipsa faza, asimetrie si lipsa neutru
- Logica de protectie pozitiva – contactul de iesire se deschide daca releul detecteaza o eroare
- Toate functiile si valorile pot fi usor reglate prin intermediul selectoarelor de pe partea frontala
- Se pot utiliza atat surubelnitele cu cap plat cat si cele cu cap cruce pentru: selectarea functiei, reglarea temporizarii si prinderea respectiv desprinderea releului de pe sina
- LED-uri indicatoare pentru o vizualizare imediata si clara
- Iesirea releului in configuratie 1C – contact comutator, 6 sau 10 A
- Dimensiuni modulare compacte (17.5mm sau 35mm latime)
- Montare pe sina 35 mm (EN 60715)
- Materialul de contact fara cadmiu.
Aceste relee se alatura tipului 70.61 destinat retelelor trifazate cu functiile de supraveghere lipsa faza respectiv succesiunea fazelor (modelul 70.61 este inlocuitorul tipului 72.31). Brevet European in curs a intregului principiu inovator care sta la baza sistemului de supraveghere si detectie a erorii pentru retelele trifazate.
Caracteristicile tehnice ale tipului 70.61 sunt urmatoarele:
- Utilizare universala (pentru sisteme cu Un intre 208V si 480V, 50/60Hz)
- Logica de functionare pozitiva (contactul de iesire se deschide la aparitia erorii)
- Supravegherea fazei lipsa este posibila chiar si in conditiile regenerarii
- Iesirea releului in configuratie 1C – contact comutator, 6 A
- Dimensiuni compacte (17,5mm latime)
- Montare pe sina 35 mm (EN 60715).
Prezentare Generala a Functiilor
| 70.11 | 70.31 | 70.41 | 70.61 | |
|---|---|---|---|---|
| Tipul sistemului | Monofazat | Trifazat | Trifazat | Trifazat |
| Tensiunea nominala (50/60 Hz) | 220...240 | 380...415 | 380...415 | 208...480 |
| Subtensiune cu / fara memorare (selectabil) | √ | √ | — | — |
| Supratensiune cu / fara memorare (selectabil) | √ | √ | — | — |
| Camp de supraveghere cu / fara memorare (selectabil) | √ | √ | — | — |
| Camp de supraveghere fara memorare | — | — | √ | — |
| Lipsa faza | — | √ | √ | √ |
| Succesiunea fazelor | — | √ | √ | √ |
| Asimetrie | — | — | √ | — |
| Lipsa neutru (selectabil) | — | — | √ | — |
