Beneficii si aplicatii
- Economii de spatiu?
- Economii la facturile de curent?
- Aer curat si proaspat constant?

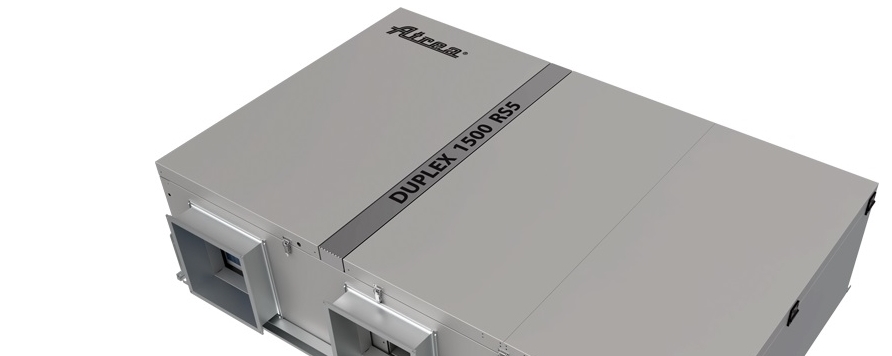

Linia DUPLEX RS5 este solutia perfecta pentru spatiile deschise rezidentiale, comerciale sau industriale – solutie care indeplineste toate aceste criterii oferind trei functii intr-o singura unitate: racire, incalzire si ventilare.

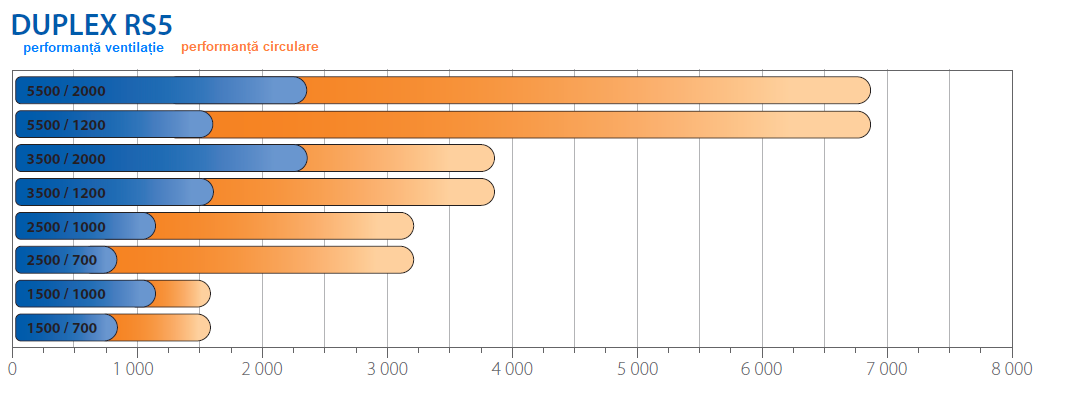

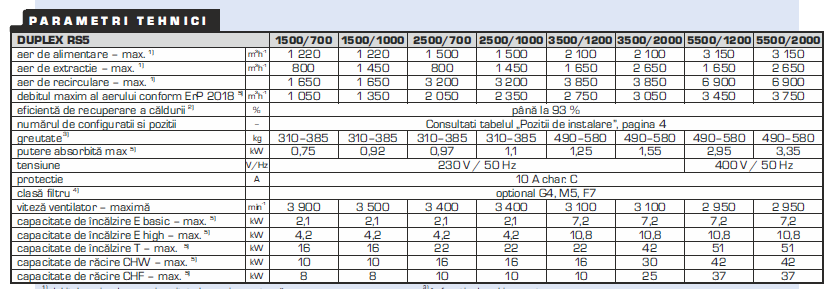

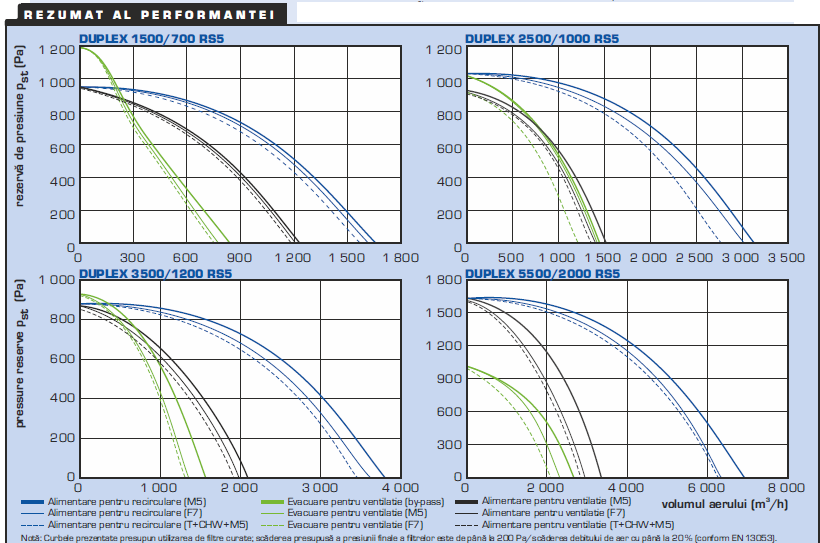

Unitatile sunt produse de catre ATREA in propria fabrica si sunt disponibile in mai multe marimi care ofera debite diferite de aer de la 1500/700 la 5500/2000 m³/h – timpul de livrare al unei unitati (chiar si una 100% personalizata) este de maxim 5 saptamani.
Beneficii DUPLEX RS5
Unitatile sunt proiectate pentru zone in care este necesara si incalzirea aerului mai ales in spatii in care nu se pot folosi metode traditionale de incalzire (radiatoare, calorifere) din cauza design-ului si astfel apar pierderile de caldura (incalzirea prin pardoseala are un output limitat).
Sistemul de ventilare ATREA reactioneaza mai rapid in cazul cresteri/scaderii bruste a temperaturii exterioare – foarte util pentru spatiile unde este nevoie ca temperatura sa ramana constanta indiferent de conditiile din afara cladirii.
Datorita sistemului performant ATREA, nu exista cazuri de supra/sub ventilare – climatul din interior ramane optim atat ca temperatura, cat si ca grad de umiditate.

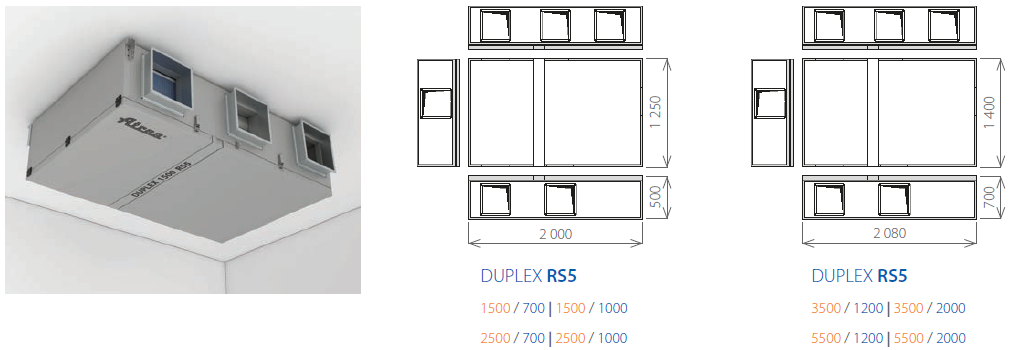

- Personalizare 100%: cele doua dimensiuni ale carcasei permit pana la 8 tipuri de configurare
- Design elegant: proiectate cu un design foarte atractiv, unitatile ofera confort maxim echipelor de instalare
- Eficienta de recuperare a caldurii de pana la 93%: reducerea costurilor
- Racire si incalzire integrate: toate componentele sunt incluse in unitate si astfel instalare si service-ul se pot face rapid si eficient – reducerea costurilor asociate mentenantei
- Intefata web standard: unitatile au un server built-in care permite control remote prin Internet – aceasta dotare este standard si elimina costuri ulterioare de upgrade
- Aplicatie smartphone: compatibila cu sistemele de operare Android si iOS, permite control parametrilor unitatii prin intermediul smartphone-ului
- Design igienic conform VDI 6022: unitatea indeplineste toate cerintele standardului german VDI 6022. Unitatile sunt astfel ideale pentru proiecte in care este nevoie de o unitate ce sustine un mediu curat si sanatos
- Design ECO: unitatile indeplinesc cerintele Comisiei Europene Nr. 1253/2014 – Ecodesign.
Dimensiunile reduse ale unitatii nu au un impact negativ asupra spatiului alocat acesteia in camera de utilitati.
Puncte tehnice pe scurt:

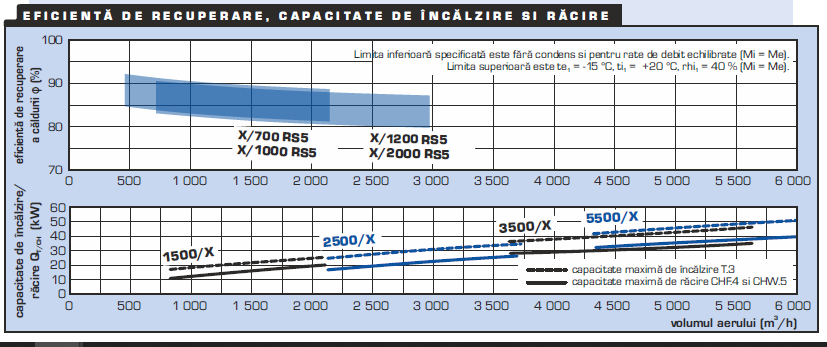

- Eficienta de recuperare a caldurii de pana la 93% datorita schimbatorului in contracurent
- Izolatie termica excelenta a carcasei – clasa T2
- Supresia puntilor termice – clasa TB1
- Instalare simpla ce include procesele de nivelare si stabilizare
- Design compact care permite economiserea a 60% din spatiu comparativ cu unitati modulare
- Consum redus de curent datorita ventilatoarelor EC produse de Ziehl-Abegg si ebm-papst
- Carcasa izolata cu 50 mm de vata minerala – zgomot redus
- Posibilitatea integrarii senzorilor de CO₂, rH
- Sisteme de control integrate in unitate + interfata web standard.
Componentele unitatii DUPLEX RS5:
- doua ventilatoare EC, cu putere independenta si motoare montate flexibil
- un schimbator de recuperare a caldurii in contracurent cu o suprafata mare de transfer de caldura si o eficienta ridicata
- clapeta de bypass pentru schimbatorul de caldura cu servomotor
- clapeta pentru aerul de recirculare cu servomotor
- filtre de aer de tip caseta culisanta pentru alimentare, extractie si recirculare din clasa G4, M5 sau F7
- tavi de condens.

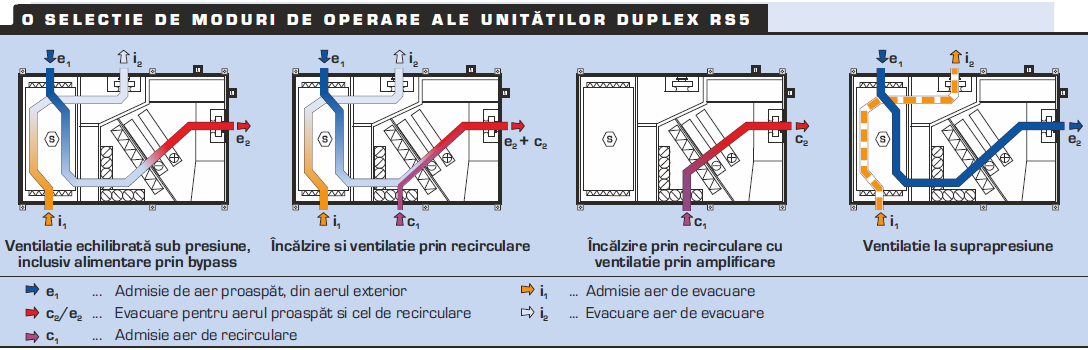

Un nou nivel de flexibilitate: fluxuri separate aer evacuat/aer circulat
Se pot alege astfel unitati adaptate fiecarui proiect – personalizarea absoluta permitand integrarea unitatii intr-un mod discret fara a afecta performantele acesteia.
Incalzirea aerului: linia RS5 ofera o gama variata de accesorii destinate incalzirii aerului – preincalzitoare externe electrice sau reincalzitoare externe integrate pe baza de apa sau electrice.
Racirea aerului: evaporator direct integrat sau pe baza de apa (mod pompa de caldura). Output maxim de racire de pana la 47 kW.
Carcasa unitatii realizata din panouri din tabla vopsite (argint RAL 9007) cu izolatie din vata minerala de 50 mm grosime (U = 0,85 Wm-2K-1).
Filtre tip G4/M5/F7: filtre tip-caseta care se pot inlocui rapid datorita clapetelor ingenioase. Design-ul brevetat permite filtrarea si prin cadru.
Usile se deschid complet pentru a permite acces total la unitate pentru operatii de mentenanta sau service.

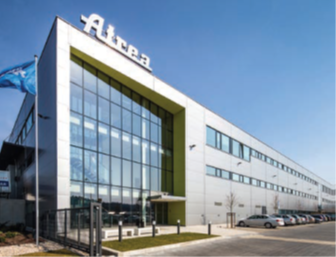

Aplicatii solutiile DUPLEX RS5: hala de productie ATREA
- Pierderile de caldura provocate de unitatea de ventilare sunt acoperite de incalzitoarele pe baza de apa
- Aerul proaspat este extras din exterior si condus prin tubulatura de sub plafon pana in unitate
- Aerul tratat este transportat apoi prin tubulatura si eliberat prin duze
- Aerul viciat este extras si indrumat spre spigotii de circulare ale unitatilor RS5
- Aerul ce nu poate fi folosit (din bai sau zonele de sudura) este condus spre unitate, i se extrage incarcatura termica (vara) sau este eliminat direct afara prin intermediul by-pass-ului (vara).

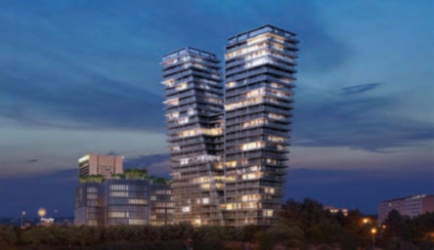

Aplicatii solutiile DUPLEX RS5: V-Tower Praga
Unul dintre cele mai remarcabile puncte vizuale ale orasului, V-Tower este un bloc rezidential ce ofera locatarilor o experienta confortabila si unica.
De la bun inceput turnul a fost proiectat cu atentie la fiecare detaliu, iar ventilarea nu a facut exceptie.
In acelasi timp aerul este ajustat conform temperaturii si umiditatii. Unitatile sunt controlate central si sincronizate cu alte sisteme ce garanteaza un microclimat personalizat pentru fiecare apartament.

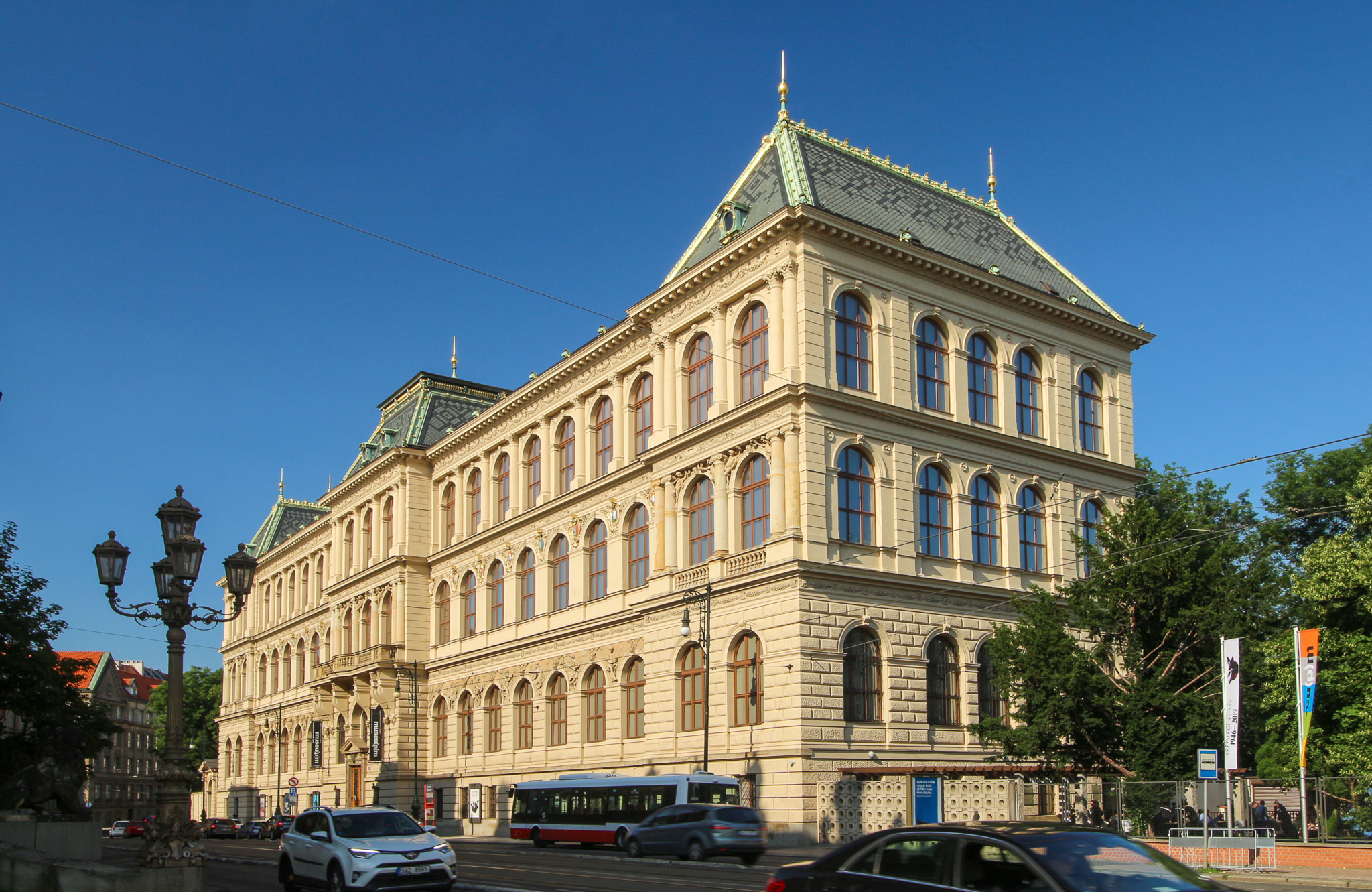

Aplicatii solutiile DUPLEX RS5: UPM Praga
Unitatile racoresc aerul introdus pe perioada verii si il trec prin procesul de dezumidificare.
Aerul proaspat este trecut prin unitate si se efectueaza si un tratament termic care asigura parametrii necesari ai aerului interior fara fluctuatii semnificative indiferent de conditiile exterioare.
Unitatile sunt suspendate de plafon – solutia a permis economisirea unor spatii semnificative care erau folosite de obicei pentru utilitati si a spatiilor utilizate pentru tubulaturile lungi si cu diametre mari.

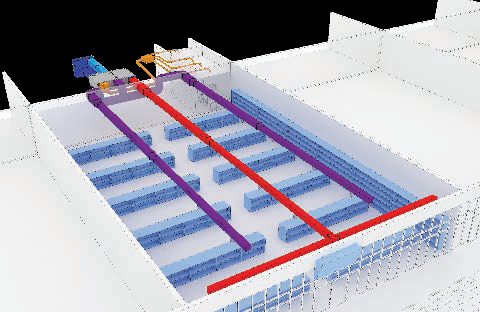

Aplicatii solutiile DUPLEX RS5: mall
Datorita specificului cladirii, un proiect de ventilare pentru un mall trebuie sa ia in considerare faptul ca nu toate magazinele au aceleasi dimensiuni, dar toate magazinele au nevoie de acelasi nivel de ventilare.
Linia DUPLEX RS5 este perfecta pentru genul acesta de proiecte, ea acoperind nevoile de ventilare, racire si incalzire a spatiilor de pana la 300 m².
Aerul curat si tratat termic este introdus prin partea de la intrare, iar aerul viciat este extras prin spatiul din spate.

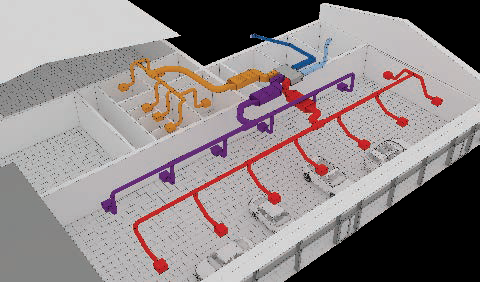

Aplicatii solutiile RS5: showroom
Sistemul de mai jos a fost proiectat special pentru un showroom auto si spatiile de birouri, spatiile tehnice si spatiile de service conectate la cladirea principala.
Principalul motiv pentru utilizarea unitatilor DUPLEX RS5 a fost dorinta de a elimina caloriferele si radiatoarele din incinta si nevoia de ventilare specifica unui spatiu in care se folosesc substante chimice puternic mirositoare.
Incalzirea si racirea spatiului cu ajutorul aerului circulat a fost astfel solutia ideala: o parte din aerul trecut prin schimbatorul cu recuperare de caldura este inlocuit de aer ventilat conform specificatiilor.
Tubulatura a fost integrata sub tavan si deasupra plafonului cu izolare suficienta datorita inaltimii spatiului.
