Centrale de tratare aer cu recuperare de caldura DUPLEX RS5

Unitati de incalzire cu aer compacte, personalizate pentru instalare in interior. Designul lor inovator de circulatie asigura o ventilatie completa cu circulatie simultana a aerului din interior. Unitatile sunt proiectate pentru incaperi in care incalzirea cu aer cald este adecvata sau necesara, de exemplu in cazul in care sistemele conventionale de incalzire nu pot fi utilizate din cauza constrangerilor de design interior (incaperi in care nu trebuie instalate incalzitoare sau radiatoare) sau unde nu poate fi acoperit intregul volum de pierderi de caldura (incalzire prin pardoseala cu capacitate limitata).

  • instalare usoara la fata locului
  • design compact si imbunatatit
  • recuperarea caldurii extrem de eficienta

Documente

Centrale de tratare aer cu recuperare de caldura DUPLEX RS5 - prezentare detaliata

prezentare detaliata

pdf 3.1 MB
Centrale de tratare aer cu recuperare de caldura DUPLEX RS5

Centrale de tratare aer cu recuperare de caldura DUPLEX RS5 - fisa tehnica

fisa tehnica

pdf 1.7 MB
Centrale de tratare aer cu recuperare de caldura DUPLEX RS5

Ghid utilizare software de selectie unitati DUPLEX - prezentare detaliata

prezentare detaliata

pdf 878.2 kB
Ghid utilizare software de selectie unitati DUPLEX

Software de selectie ATREA - Software

Software

Software de selectie ATREA

aMotion - Aplicatie mobila pentru controlul unitatilor de ventilatie ATREA - iOS app

iOS app

aMotion - Aplicatie mobila pentru controlul unitatilor de ventilatie ATREA

aMotion - Aplicatie mobila pentru controlul unitatilor de ventilatie ATREA - Android app

Android app

aMotion - Aplicatie mobila pentru controlul unitatilor de ventilatie ATREA


Nu gasiti ce ati cautat?

Cerere document

Specificatii

DUPLEX RS5 1500/700 DUPLEX RS5 1500/1000 DUPLEX RS5 2500/700 DUPLEX RS5 2500/1000 DUPLEX RS5 3500/1200 DUPLEX RS5 3500/2000 DUPLEX RS5 5500/1200 DUPLEX RS5 5500/2000

alimentare electrica - frecventa [Hz]

alimentare electrica - frecventa [Hz]

50

alimentare electrica - frecventa [Hz]

50

alimentare electrica - frecventa [Hz]

50

alimentare electrica - frecventa [Hz]

50

alimentare electrica - frecventa [Hz]

50

alimentare electrica - frecventa [Hz]

50

alimentare electrica - frecventa [Hz]

50

alimentare electrica - frecventa [Hz]

50

alimentare electrica - intensitate [A]

alimentare electrica - intensitate [A]

10

alimentare electrica - intensitate [A]

10

alimentare electrica - intensitate [A]

10

alimentare electrica - intensitate [A]

10

alimentare electrica - intensitate [A]

10

alimentare electrica - intensitate [A]

10

alimentare electrica - intensitate [A]

10

alimentare electrica - intensitate [A]

10

alimentare electrica - tensiune [V]

alimentare electrica - tensiune [V]

230

alimentare electrica - tensiune [V]

230

alimentare electrica - tensiune [V]

230

alimentare electrica - tensiune [V]

230

alimentare electrica - tensiune [V]

230

alimentare electrica - tensiune [V]

230

alimentare electrica - tensiune [V]

400

alimentare electrica - tensiune [V]

400

capacitate de incalzire [kW]

capacitate de incalzire [kW]

2,1 (E basic max.);
4,2 (E high max.);
16 (T max.)

capacitate de incalzire [kW]

2,1 (E basic max.);
4,2 (E high max.);
16 (T max.)

capacitate de incalzire [kW]

2,1 (E basic max.);
4,2 (E high max.);
22 (T max.)

capacitate de incalzire [kW]

2,1 (E basic max.);
4,2 (E high max.);
22 (T max.)

capacitate de incalzire [kW]

7,2 (E basic max.);
10,8 (E high max.);
22 (T max.)

capacitate de incalzire [kW]

7,2 (E basic max.);
10,8 (E high max.);
42 (T max.)

capacitate de incalzire [kW]

7,2 (E basic max.);
10,8 (E high max.);
51 (T max.)

capacitate de incalzire [kW]

7,2 (E basic max.);
10,8 (E high max.);
51 (T max.)

capacitate de racire [kW]

capacitate de racire [kW]

10 (CHW);
8 (CHF)

capacitate de racire [kW]

10 (CHW);
8 (CHF)

capacitate de racire [kW]

16 (CHW);
10 (CHF)

capacitate de racire [kW]

16 (CHW);
10 (CHF)

capacitate de racire [kW]

16 (CHW);
10 (CHF)

capacitate de racire [kW]

30 (CHW);
25 (CHF)

capacitate de racire [kW]

42 (CHW);
37 (CHF)

capacitate de racire [kW]

42 (CHW);
37 (CHF)

consum de energie [kW]

consum de energie [kW]

0,75

consum de energie [kW]

0,92

consum de energie [kW]

0,97

consum de energie [kW]

1,1

consum de energie [kW]

1,25

consum de energie [kW]

1,55

consum de energie [kW]

2,95

consum de energie [kW]

3,35

debit de aer [m³/h]

debit de aer [m³/h]

1220 (alimentare max.);
800 (extractie max.);
1650 (recirculare max.);
1050 (debit conform ErP 2018)

debit de aer [m³/h]

1220 (alimentare max.);
1450 (extractie max.);
1650 (recirculare max.);
1350 (debit conform ErP 2018)

debit de aer [m³/h]

1500 (alimentare max.);
800 (extractie max.);
3200 (recirculare max.);
2050 (debit conform ErP 2018)

debit de aer [m³/h]

1500 (alimentare max.);
1450 (extractie max.);
3200 (recirculare max.);
2350 (debit conform ErP 2018)

debit de aer [m³/h]

2100 (alimentare max.);
1650 (extractie max.);
3850 (recirculare max.);
2750 (debit conform ErP 2018)

debit de aer [m³/h]

2100 (alimentare max.);
2650 (extractie max.);
3850 (recirculare max.);
3050 (debit conform ErP 2018)

debit de aer [m³/h]

3150 (alimentare max.);
1650 (extractie max.);
6900 (recirculare max.);
3450 (debit conform ErP 2018)

debit de aer [m³/h]

3150 (alimentare max.);
2650 (extractie max.);
6900 (recirculare max.);
3750 (debit conform ErP 2018)

dimensiune - inaltime [mm]

dimensiune - inaltime [mm]

500

dimensiune - inaltime [mm]

500

dimensiune - inaltime [mm]

500

dimensiune - inaltime [mm]

500

dimensiune - inaltime [mm]

700

dimensiune - inaltime [mm]

700

dimensiune - inaltime [mm]

700

dimensiune - inaltime [mm]

700

dimensiune - latime [mm]

dimensiune - latime [mm]

1300

dimensiune - latime [mm]

1300

dimensiune - latime [mm]

1300

dimensiune - latime [mm]

1300

dimensiune - latime [mm]

1450

dimensiune - latime [mm]

1450

dimensiune - latime [mm]

1450

dimensiune - latime [mm]

1450

dimensiune - lungime [mm]

dimensiune - lungime [mm]

2000

dimensiune - lungime [mm]

2000

dimensiune - lungime [mm]

2000

dimensiune - lungime [mm]

2000

dimensiune - lungime [mm]

2080

dimensiune - lungime [mm]

2080

dimensiune - lungime [mm]

2080

dimensiune - lungime [mm]

2080

domeniu de utilizare

domeniu de utilizare

ventilatie cu recuperare de caldura la:
cladiri civile;
cladiri rezidentiale;
cladiri industriale;
spatii comerciale

domeniu de utilizare

ventilatie cu recuperare de caldura la:
cladiri civile;
cladiri rezidentiale;
cladiri industriale;
spatii comerciale

domeniu de utilizare

ventilatie cu recuperare de caldura la:
cladiri civile;
cladiri rezidentiale;
cladiri industriale;
spatii comerciale

domeniu de utilizare

ventilatie cu recuperare de caldura la:
cladiri civile;
cladiri rezidentiale;
cladiri industriale;
spatii comerciale

domeniu de utilizare

ventilatie cu recuperare de caldura la:
cladiri civile;
cladiri rezidentiale;
cladiri industriale;
spatii comerciale

domeniu de utilizare

ventilatie cu recuperare de caldura la:
cladiri civile;
cladiri rezidentiale;
cladiri industriale;
spatii comerciale

domeniu de utilizare

ventilatie cu recuperare de caldura la:
cladiri civile;
cladiri rezidentiale;
cladiri industriale;
spatii comerciale

domeniu de utilizare

ventilatie cu recuperare de caldura la:
cladiri civile;
cladiri rezidentiale;
cladiri industriale;
spatii comerciale

eficienta recuperare de caldura [%]

eficienta recuperare de caldura [%]

pana la 93

eficienta recuperare de caldura [%]

pana la 93

eficienta recuperare de caldura [%]

pana la 93

eficienta recuperare de caldura [%]

pana la 93

eficienta recuperare de caldura [%]

pana la 93

eficienta recuperare de caldura [%]

pana la 93

eficienta recuperare de caldura [%]

pana la 93

eficienta recuperare de caldura [%]

pana la 93

izolatie

izolatie

vata minerala de 50 mm

izolatie

vata minerala de 50 mm

izolatie

vata minerala de 50 mm

izolatie

vata minerala de 50 mm

izolatie

vata minerala de 50 mm

izolatie

vata minerala de 50 mm

izolatie

vata minerala de 50 mm

izolatie

vata minerala de 50 mm

masa [kg]

masa [kg]

310…385

masa [kg]

310…385

masa [kg]

310…385

masa [kg]

310…385

masa [kg]

490…580

masa [kg]

490…580

masa [kg]

490…580

masa [kg]

490…580

material carcasa

material carcasa

panouri din tabla vopsite
(argint RAL 9007)

material carcasa

panouri din tabla vopsite
(argint RAL 9007)

material carcasa

panouri din tabla vopsite
(argint RAL 9007)

material carcasa

panouri din tabla vopsite
(argint RAL 9007)

material carcasa

panouri din tabla vopsite
(argint RAL 9007)

material carcasa

panouri din tabla vopsite
(argint RAL 9007)

material carcasa

panouri din tabla vopsite
(argint RAL 9007)

material carcasa

panouri din tabla vopsite
(argint RAL 9007)

montaj

montaj

suspendat pe plafon

montaj

suspendat pe plafon

montaj

suspendat pe plafon

montaj

suspendat pe plafon

montaj

suspendat pe plafon

montaj

suspendat pe plafon

montaj

suspendat pe plafon

montaj

suspendat pe plafon

presiune fonica [dB(A)]

presiune fonica [dB(A)]

40/38
(masurata la 3 m)

presiune fonica [dB(A)]

40/40
(masurata la 3 m)

presiune fonica [dB(A)]

38/37
(masurata la 3 m)

presiune fonica [dB(A)]

38/39
(masurata la 3 m)

presiune fonica [dB(A)]

39/42
(masurata la 3 m)

presiune fonica [dB(A)]

40/43
(masurata la 3 m)

presiune fonica [dB(A)]

45/41
(masurata la 3 m)

presiune fonica [dB(A)]

45/40
(masurata la 3 m)

viteza de turatie [rpm]

viteza de turatie [rpm]

3900

viteza de turatie [rpm]

3500

viteza de turatie [rpm]

3400

viteza de turatie [rpm]

3400

viteza de turatie [rpm]

3100

viteza de turatie [rpm]

3100

viteza de turatie [rpm]

2950

viteza de turatie [rpm]

2950

Unitati de ventilatie, compacte, personalizate, pentru instalare in interior

Centrale de tratare aer cu recuperare de caldura DUPLEX RS5
Centrale de tratare aer cu recuperare de caldura DUPLEX RS5

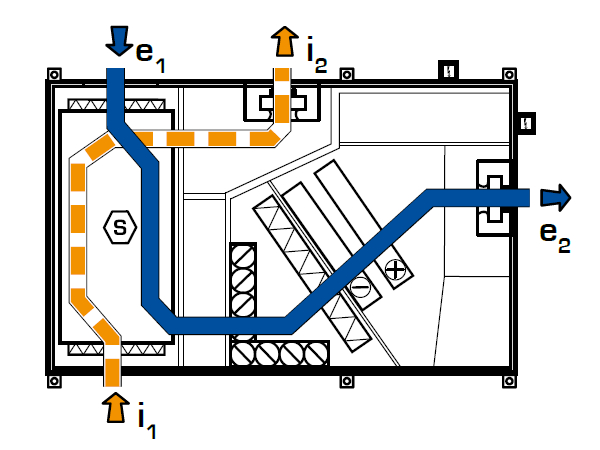

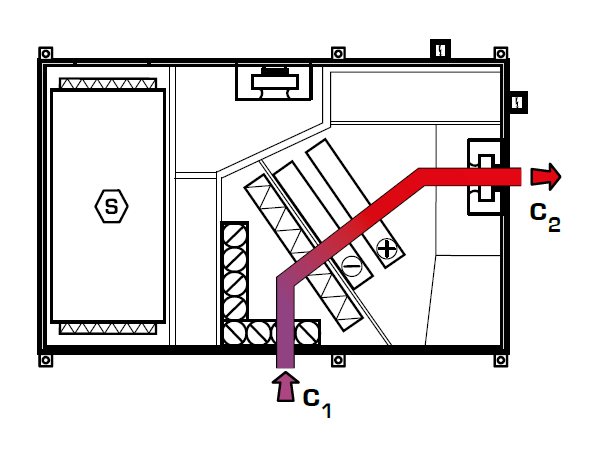

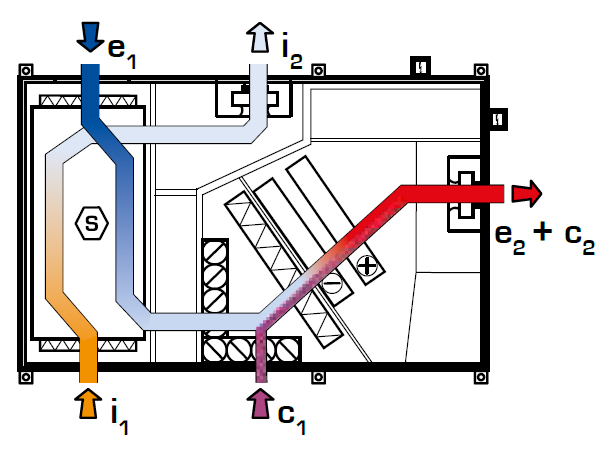

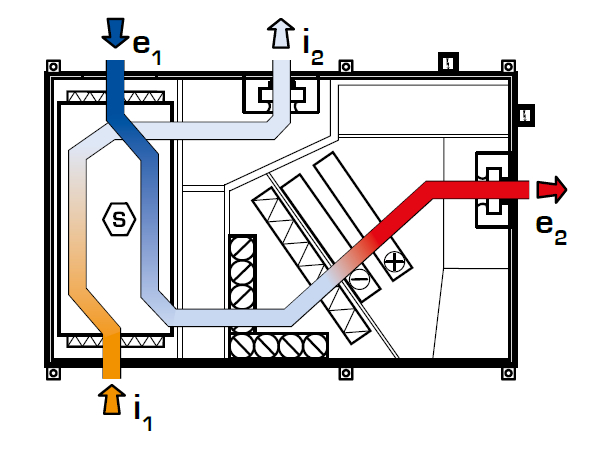

Designul de circulatie inovativ ofera ventilatie completa cu circulatie simultana de aer interior. Unitatile sunt destinate pentru incaperi unde incalzirea cu aer este potrivita sau necesara, de exemplu, unde sistemele de incalzire conventionale nu pot fi utilizate datorita restrictiilor de design interior (incaperi unde nu pot fi instalate incalzitoare sau radiatoare) sau unde nu poate fi acoperit intregul volum de pierderi de caldura (incalzirea in pardoseala are capacitate limitata).

Centrale de tratare aer cu recuperare de caldura DUPLEX RS5
Centrale de tratare aer cu recuperare de caldura DUPLEX RS5

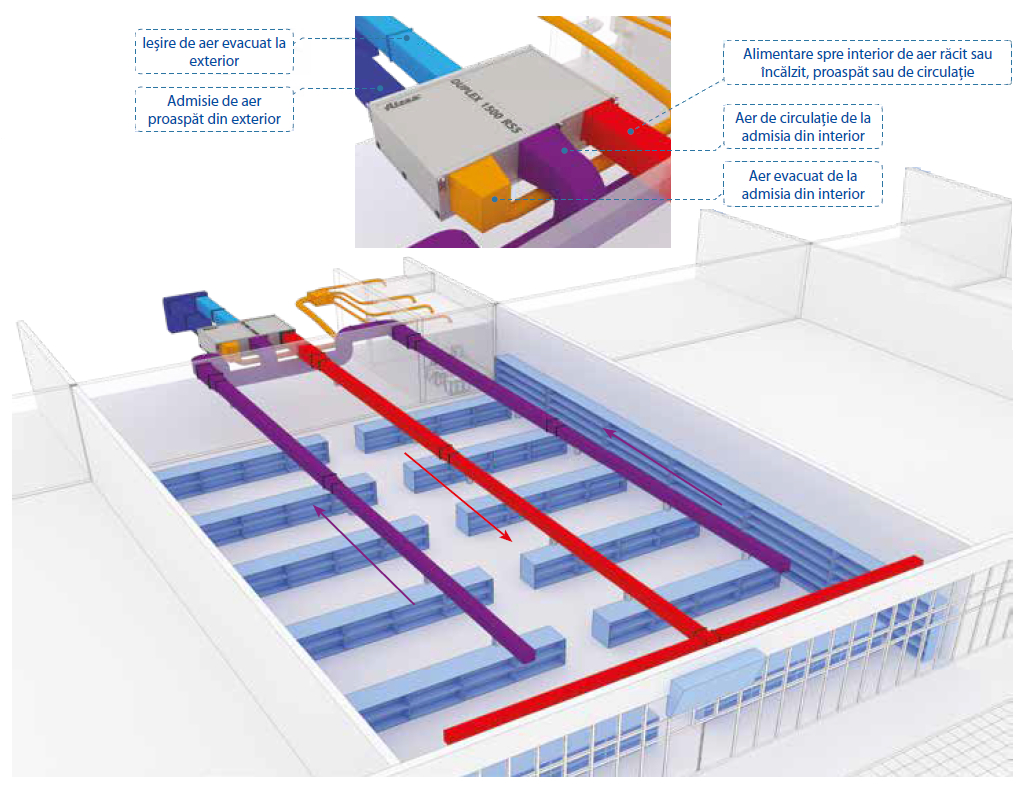

Unitatile ofera un avantaj cladirilor cu energie redusa unde climatul temperaturii camerei trebuie echilibrat rapid, de exemplu, datorita acumularii bruste de caldura de la soare pe care sistemele de incalzire conventionale (in principal sistemele de incalzire in pardoseala) nu o pot atinge cu rapiditatea necesara. Aerul de circulatie de la unitate poate transfera o capacitate ridicata de incalzire sau de racire, care corespunde, bineinteles, cu debitul de aer al unitatii. Dimensiunile compacte ale unitatilor solicita cerinte minime de spatiu pentru camera tehnica. Unitatile sunt livrate intotdeauna pentru instalare sub tavan, prin urmare, spatiul salvat putand fi utilizat in alte scopuri, inclusiv pentru depozitare. Designul lor bine gandit permite modificarea pozitiei iesirii de refulare in aval de ventilatorul de admisie (e₂ + c₂), a pozitiei comutatorului de service si a conexiunilor registrelor pentru racirea sau incalzirea aerului de admisie.

Centrale de tratare aer cu recuperare de caldura DUPLEX RS5
Centrale de tratare aer cu recuperare de caldura DUPLEX RS5

Sunt disponibile pana la 32 de configuratii diferite. Toate unitatile DUPLEX RS5 indeplinesc cerintele Regulamentului Comisiei (UE) nr. 1253/2014 (proiectarea ecologica) in vigoare din 2018, iar caracteristicile lor specifice includ eficienta ridicata de recuperare a caldurii si consum redus de energie a ventilatoarelor. Unitatile DUPLEX RS5 sunt echipate, de regula, cu sistem de control RD5 sofisticat, ce ofera optiune de conectare la internet si are caracteristici de control si de depanare la distanta.

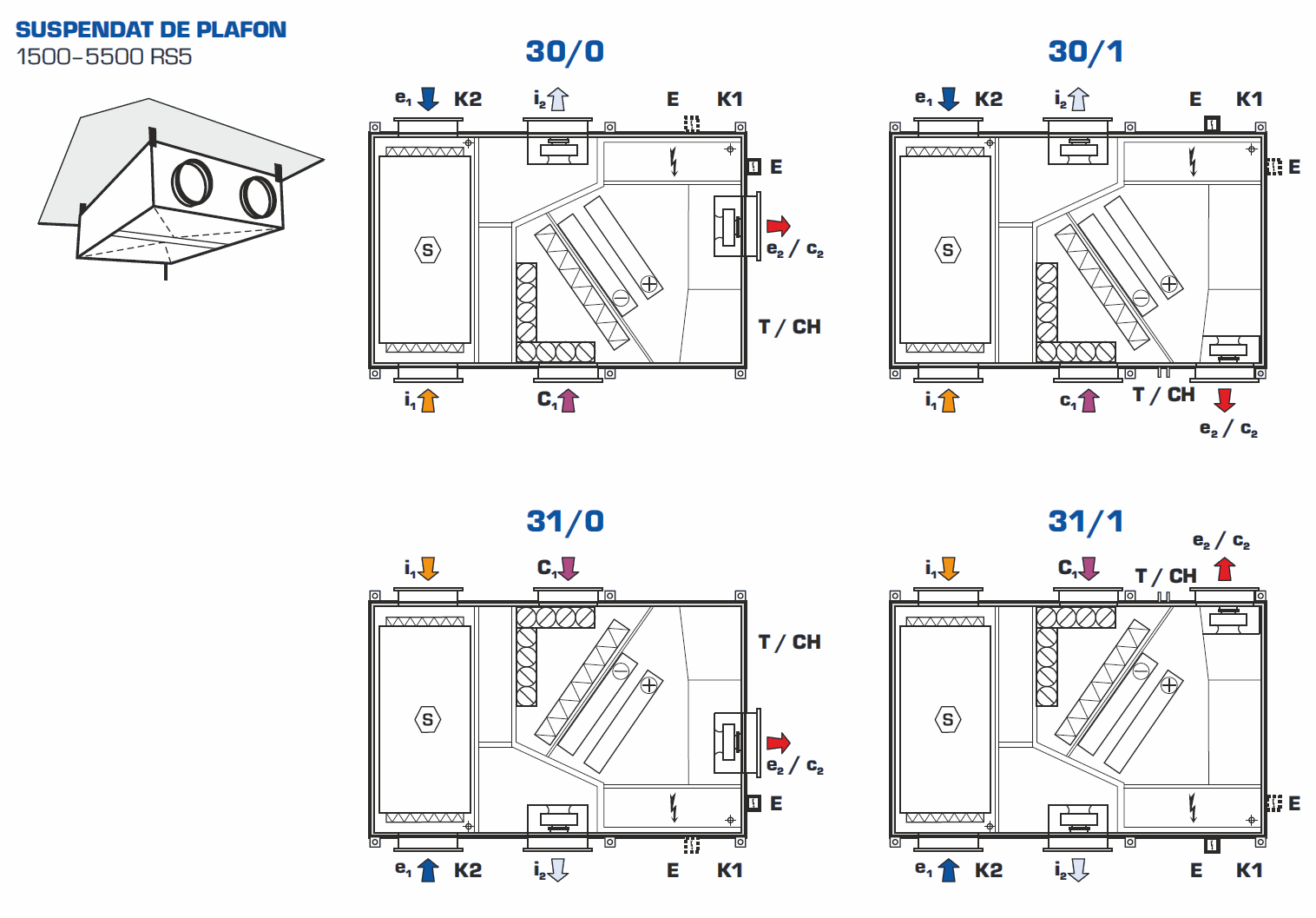

Configuratie 30/0-31/1 - vedere in plan, 4 configuratii in total

Centrale de tratare aer cu recuperare de caldura DUPLEX RS5
Centrale de tratare aer cu recuperare de caldura DUPLEX RS5 - Configuratie

e₁ - Admisie de aer proaspat, din aerul exterior
c₁ - Admisie aer recirculare
e₂ / c₂ - Evacuare pentru aerul proaspat si cel de recirculare
i₁ - Admisie aer evacuare
i₂ - Evacuare aer evacuare
t - Racord incalzire centrala/Comutator principal de alimentare
E - Racord incalzire electrica
CH - Racord de racire
K1 - Scurgere condens DN15 din procesul de racire
K2 - Scurgere condens DN15 din procesul de recuperare a caldurii radiate.

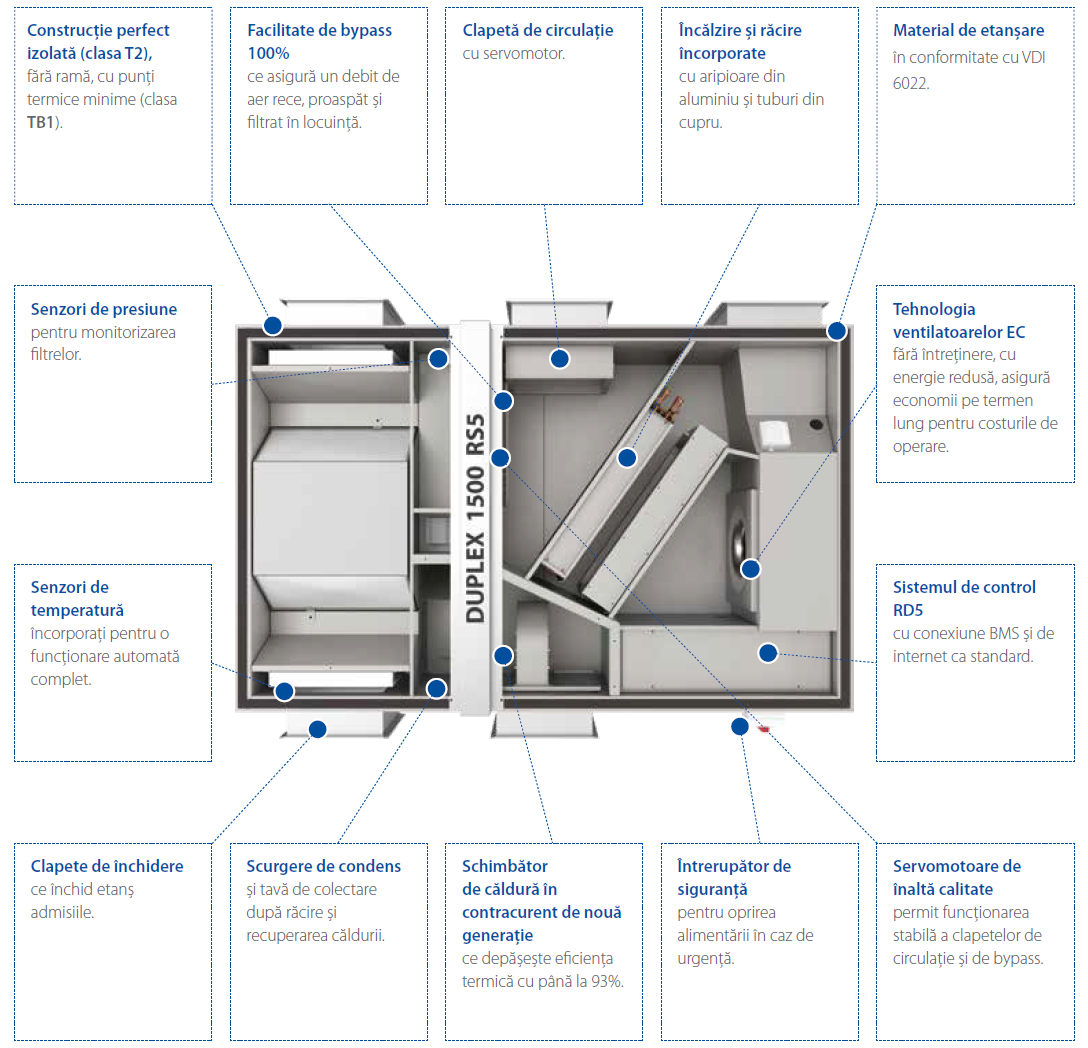

Unitatile DUPLEX RS5 aduc un nivel nou de flexibilitate in utilizare datorita separarii aerului de circulatie de cel evacuat, care permite alegerea unei unitati adaptate fiecarui proiect.

  • Carcasa unitatii: panouri din tabla metalica vopsita gri cu panouri tip sandwich din lana minerala groase de 50 mm, ce asigura proprietati acustice si de izolare excelente
  • Filtre G4 / M5 / F7: filtre tip caseta, usor de inlocuit datorita clemelor proiectate ingenios. Constructia unica permite filtrarea si prin rama filtrului
  • Intrari cu 5 senzori de temperatura si 6 senzori de presiune: o gama larga de optiuni de senzori de presiune, de aer si de temperatura, complet compatibile cu sistemul de control RD5 al ATREA
  • Acces facil: usile cu balamale se deschid complet pentru un acces facil la toate seturile de echipamente ale unitatii. Acestea permit instalarea usoara si orice activitati de service asupra unitatii
  • Servomotoare: servomotoare Belimo de cea mai inalta calitate
  • Zgomot redus: proprietati acustice foarte bune ce pot fi definite pentru diferite puncte de lucru, in programul ATREA de proiectare
  • Protectie automata la inghet: optiune de redefinire a functionarii ventilatoarelor, sau unitatea poate fi echipata cu un preincalzitor electric EPO-V
  • Debit constant: unitatile pot fi echipate cu accesorii care permit controlul unui debit constant
  • Presiune constanta: unitatile din seria RS5 pot fi echipate cu accesorii ce asigura o presiune constanta a aerului de admisie si/sau de evacuare
  • Incalzire: unitatile DUPLEX RS5 ofera o gama larga de accesorii de incalzire, de exemplu, preincalzitoare electrice externe sau reincalzitoare integrate cu apa sau electrice externe. Putere maxima de incalzire 51 kW
  • Racire: evaporator incorporat direct sau cu apa (model cu pompa de caldura). Putere maxima de racire 47 kW.

Moduri de functionare

e₁ - Admisie de aer proaspat, din aerul exterior
c₂ / e₂ - Evacuare pentru aerul proaspat si cel de recirculare
c₁ - Admisie aer de recirculare
i₁ - Admisie aer de evacuare
i - Evacuare aer de evacuare.

Carateristici si beneficii

  • Eficienta de recuperare a caldurii de pana la 93% - schimbator de caldura in contracurent superior
  • Izolatie termica excelenta a carcasei (clasa T2)
  • Eliminarea puntilor termice (clasa TB1)
  • O clapeta de recirculare integrata, cu admisie de aer recirculat, independenta
  • Instalare usoara la amplasament, inclusiv punere la nivel si stabilizare
  • Designul compact imbunatatit economiseste pana la 60% din spatiu, in comparatie cu unitatile modulare
  • Costuri reduse de investitie
  • Consum redus de energie - eficienta ridicata a ventilatorilor EC
  • Carcasa eficienta din punct de vedere acustic cu izolatie din vata minerala de 50 mm
  • Incalzitoare si radiatoare instalate
  • O gama larga de accesorii
  • Sisteme de control incorporate, cuprinzatoare, integrate complet in unitate
  • Interfata de internet ca standard
  • Posibilitate de control automat al calitatii microclimatului in conformitate cu senzorii CO₂, rH
  • Compensare rapida a temperaturii climatului din zona
  • Raspuns rapid la solicitarile de modificare a performantelor
  • Gratie ventilatiei optime, este garantat si climatul corect in termeni de umiditate
  • Aerul circulant dinspre unitate poate transmite o putere ridicata de incalzire sau de racire
  • Cerinte mici pentru spatiul camerei tehnice - designul suspendat pe plafon permite utilizarea unei camere tehnice ca loc de depozitare.
Centrale de tratare aer cu recuperare de caldura DUPLEX RS5
Centrale de tratare aer cu recuperare de caldura DUPLEX RS5
Stiri conexe
Duplex RS5: singura linie de ventilatie, racire si incalzire pentru spatii deschise
Duplex RS5: singura linie de ventilatie, racire si incalzire pentru spatii deschise
Beneficii si aplicatii
Duplex RS5: singura linie de ventilatie, racire si incalzire pentru spatii deschise
Alte produse ale companiei
Centrale de tratare aer cu recuperare de caldura Duplex Multi ECO

Centrale de tratare aer cu recuperare de caldura DUPLEX Multi ECO

Unitatile DUPLEX Multi ECO au fost proiectate confor normativului European ErP 2018, pentru o ventilare de confort cu o eficienta mare de recuperare a caldurii si sunt potrivite pentru orice cladire comerciala sau civila. Unitatile din seria DUPLEX Multi ECO sunt disponibile in 3 dimensiuni: DUPLEX Multi ECO 500-9000 – unitati cu montaj la interior. (suspendat de plafon, vertical la perete, orizontal pe pardoseala); DUPLEX Multi ECO-V – unitati cu montaj vertical, la interior, cu toate racordurile orientate in sus; DUPLEX Multi ECO-N – unitati cu montaj la exterior.

Brosura
Vezi detalii
Card produs
Recuperatoare de caldura rezidentiale DUPLEX ECV5

Recuperatoare de caldura rezidentiale DUPLEX EC5/ECV5

Aparatele de ventilare cu recuperare de caldura Atrea DUPLEX ECV5 reprezinta solutia ideala pentru ventilarea optima a caselor si apartamentelor rezidentiale. Recuperatoarele de caldura DUPLEX ECV5 va ofera dimensiuni excelente, ventilatoare EC cu un consum redus de energie, recuperator de caldura in contracurent cu o eficienta de pana la 95% si un sistem de control de ultima generatie cu placa de retea integrata. Unitatea de ventilare cu recuperare de caldura DUPLEX 380 ECV5 se monteaza vertical la perete. Este recomandata sa fie folosita pentru case si apartamente cu o suprafata maxima de 170 m².

Brosura
Specificatii
Vezi detalii
Card produs
Plafoane de ventilatie si extractie pentru bucatarii profesionale Atrea

Plafoane de ventilatie si extractie pentru bucatarii profesionale Atrea

Plafon de extractie si ventilatie este alcatuit dintr-o retea de conducte de extractie, colectare si alimentare cu aer proaspat. In varianta standard plafinul este prevazut cu tuburi fluorescente sau LED-uri pentru un iluminat integral al bucatariei. Solutie de plafoane de ventilatie si climatizare respecta reglementarile VDI 2052 in vigoare, privind ventilatia bucatariilor. Componentele tavanului fals sunt realizate din inox. Suprafata de compensare aer este confectionata dintr-un difuzor textil microperforat pentru zone de mari dimensiuni. Designul perfect si functia permit conectarea bucatariei cu zona restaurantului. Iluminarea se realizeaza cu tub fluorescent protejat impotriva umiditatii, cu un tavan fals transparent. SKV – in varianta standard conductele au un profil trapezoidal, partea inferioara convexa este realizata din inox de 1 mm grosime. TPV – in varianta standard, conductele au un profil triunghiular, componentele tavanului fals fiind realizate din inox de 1 mm grosime. Conductele de colectare sunt identite pentru SKV si TPV, acestea fiind realizate din inox alimentar cu imbinari etanse fara flansa, laturile avand deschideri etanse de inspectie si curatare.

Brosura
Vezi detalii
Card produs
Sistem centralizat de ventilare cu recuperare de caldura SMART Box

Sistem centralizat de ventilare cu recuperare de caldura SMART Box

Smart Box este un sistem unic de ventilatie centralizata, bazat pe unitatea centrala de ventilare cu recuperare de caldura si sistemele inteligente VAV locale (Variable Air Volume), ce permit controlul independent al fiecarui spatiu in parte. Sistem potrivit pentru: locuinte rezidentiale, cladiri de birouri, scoli, hoteluri, si toate constructiile cu spatii multiple care necesita o ventilatie independenta.

Brosura
Vezi detalii
Card produs
Centrale de tratare aer cu recuperare de caldura DUPLEX Roto

Centrale de tratare aer cu recuperare de caldura DUPLEX Roto

Unitatile DUPLEX Roto au fost proiectate pentru o ventilatie cu recuperare de caldura in spatii comericale si industriale, unde se doreste pastrarea umiditatii in anumite limite specifice. Unitatile din seria DUPLEX Roto sunt disponibile in 2 variante de montaj: DUPLEX Roto 1500-1500 m³/h – unitati cu montaj la interior (suspendat de plafon sau vertical la perete); DUPLEX Roto-N – unitati cu montaj la exterior.

Brosura
Specificatii
Vezi detalii
Card produs
Categorii recomandate
Sistem de ventilatie cu recuperare de caldura
Sistem de ventilatie cu recuperare de caldura
Senzor de fum si foc
Senzor de fum si foc
Tamplarie rezistenta la foc, perete cortina si cortina antifoc, usa speciala
Tamplarie rezistenta la foc, perete cortina si cortina antifoc, usa speciala
Schimbator de caldura pentru tehnologie de racire
Schimbator de caldura pentru tehnologie de racire
Element antifoc si de evacuare a fumului
Element antifoc si de evacuare a fumului
Constructii

Fereastra, izolatie, caramida, adeziv, ...

Instalatii mecanice

Cazan, ventilator, baterie sanitara, ...

Instalatii electrice

Intreruptor, releu, camera video, cablaj, ...

Echipamente

Mobilier urban, stivuitor, mobila de birou, ...

Unelte

Software CAD, aparat de masurat, utilaj, ...
