Acest sistem creeaza premiza functionalitatii tuturor regletelor existente in aplicatii de tip "plug and play"

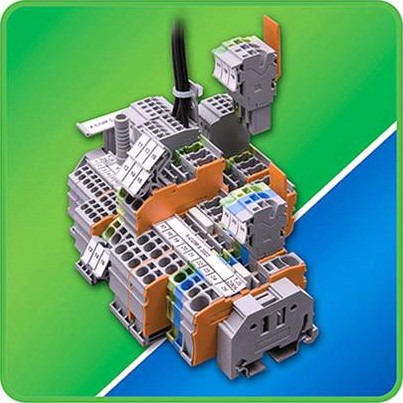

Inca de la intrarea sa pe piata, in 1997, sistemul WAGO X-COM®-SYSTEM, o fuziune intre conectori si reglete cu montare pe sina, a fost dezvoltat pentru toate tipurile de cablari universale. Acest sistem creeaza premiza functionalitatii tuturor regletelor existente in aplicatii de tip „plug and play“.
Folosind sistemul X-COM®-SYSTEM, chiar si componentele ce nu sunt montate pe o sina TS 35 pot fi usor incorporate intr-un sistem de cablare existent.
Sunt o multime de motive pentru a utiliza WAGO X-COM®-SYSTEM:
- protectia 100% impotriva imperecherii gresite si protectie la atingere, chiar si atunci cand componentele nu sunt asamblate
- folosind sistemul WAGO X-COM®-SYSTEM pentru toate aplicatiile de pana la 500V/32A/4mm2 se obtine o eficienta a costurilor efective de inlocuire a componentelor de pana la 60%!
- planificare si testare simpla folosind un conector mama cu 1 pol;
- grupurile electronice pot fi integrate direct in sistemul de cabluri;
- economisirea costurilor de productie in panoul de control – utilizand conectori de contact „plug and play“ in toate zonele de aplicatii reprezinta o reducere considerabila a costurilor, prin utilizarea componentelor pre-asamblate;
- distributie de pana la sase potentatori;
- regletele supraetajate economisesc spatiul de lucru.
Certificare IRIS:
Produsele WAGO pentru aplicatiile destinate cailor ferate sunt dezvoltate in conformitate cu ultimele standarde si norme.
Se poate confirma aceasta prin certificarea obtinuta din partea organismului de certificare TUV Sud. Cu o certificare IRIS recunoscuta international, Tehnologia WAGO pentru industria feroviara indeplineste cele mai inalte standarde.
Protectie la foc:
Materialul Poliamide PA 6.6 V0 utilizat de WAGO pentru izolare corespunde clasificarilor standard pentru protective la foc, acestea trebuind sa fie indeplinite conform cerintelor pentru industria feroviara:
- prEN 45545
- DIN EN 5510-2
- NF F 16-101
- UNICEI 11170-3
- ASTM E 662
- ASTM E 162
- SMP 800-C
- BS 6853.
Sistemul WAGO X-COM®-SYSTEM indeplineste toate cerintele standardului DIN EN 50155 (“standard feroviar”).
Descrierea sistemului:

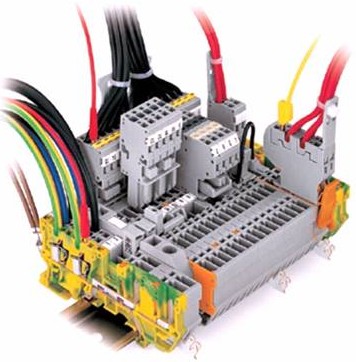

Lucrul cu un sistem de contact tip „plug and play“ inseamna ca toate componentele sale sunt pre-asamblate, ceea ce rezulta in mai multe avantaje, astfel:
- In timpul productiei:
Componentele pre-ansamblate pot fi testata inaintea ansamblarii acestora. - In timpul instalarii:
Planificarea timpului si spatiului de lucru in locatie nu reprezinta o sarcina usoara. Astfel ,cu ajutorul acestui sistem, pregatirea cablajelor si a prizelor fara restrictii de timp si spatiu poate fi facuta independent de instalarea propriu zisa. Sistemul X-COM®-SYSTEM prezinta proprietati de imbinare a conectorilor astfel incat chiar si personalul nespecializat sa poata realiza aceste conexiuni intre cabluri. - Pentru mentenanta:
Subansamblele pot fi inlocuite foarte rapid, fara alte probleme. - Cu o dimensiune de numai 5.0 mm si accesorii (jumperi, adaptori de test, etc.) sistemul X-COM®-SYSTEM este conceput pentru a fi compatibil cu cele 280 de serii de reglete existente pe piata.
Date tehnice:
- Tehnologia de conectare CAGE CLAMP®
- 0,08 mm² - 4 mm²
- 500 V/6 kV/3
- 32 A
- AWG 28 - 12
- 300 V, 10 A UL
- Module cu 5 mm/0,197 in.
Regletele seriei WAGO 280 sunt compatibile cu sistemul WAGO X-COM®-SYSTEM (5 mm spatiu intre pini).
Aplicatii si avantaje:
- Conceput pentru preansamblarea componentelor, cum ar fi cablarile dispozitivelor aduse pentru incercare / testare in locatie
- Reducerea cablarilor eronate
- Inlocuirea usoara a partilor, in timpul mentenantei ceea ce duce la costuri reduse de instalare
- Costuri mai eficiente de inlocuire prin conectori rezistenti pe termen lung
- Potential de multiplicare utilizand jumperi
- Punere in functiune cu jumperi de tip pas-jos
- Indicatori (LED) pentru deconectare, masurare si testare si rectificatori (diode).
