Sistem I - sistem cu structura paralela

Sistemul I este un sistem de montaj cu structura metalica dispusa paralel - in mod accentuat - cu profi le principale vizibile, adaptat la arhitectura cladirii si la rasterul plafonului. La profilele tip Bandraster se pot racorda pereti de compartimentare usori, ce permit o compartimentare flexibila a spatiului. Rigidizarea laterala a placilor plafonului se realizeaza cu profile vizibile sau ascunse. Placile plafonului pot fi realizate astfel incat sa fie demontabile sau nedemontabile.

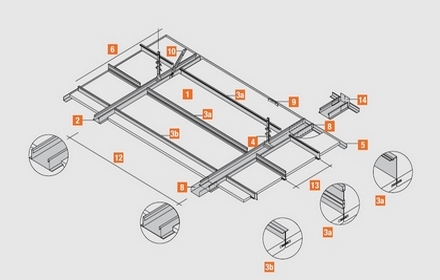

Varianta I1

Galerie

Instructiuni de montaj a plafoanelor AMF in sistem I

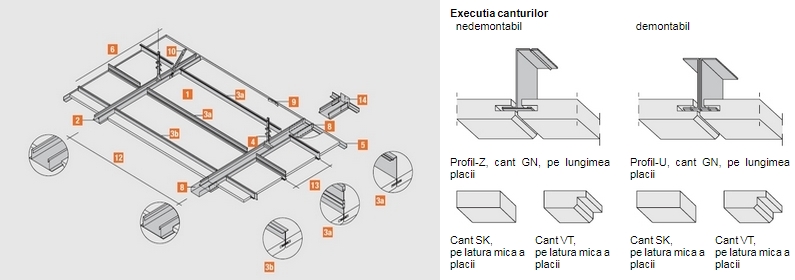

Cant GN pe lungimea placii / cant SK sau VT pe latimea placii, placi demontabile / nedemontabile.

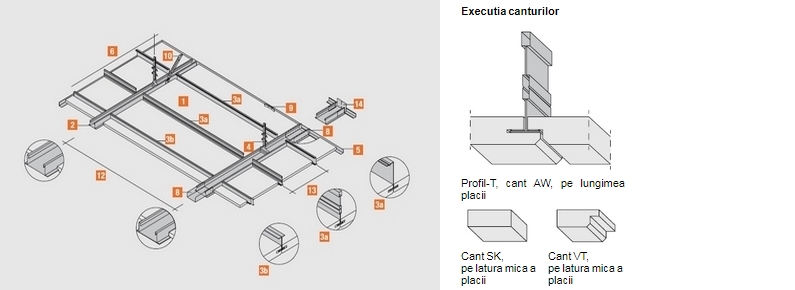

Varianta I2

Galerie

Instructiuni de montaj a plafoanelor AMF in sistem I

Cant AW pe lungimea placii / cant SK sau VT pe latimea placii, placi demontabile.

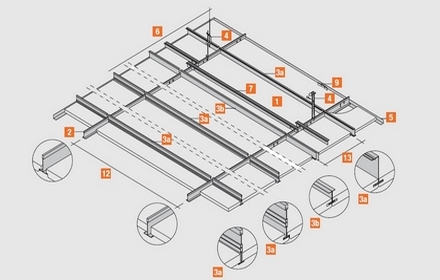

Varianta I3

Galerie

Instructiuni de montaj a plafoanelor AMF in sistem I

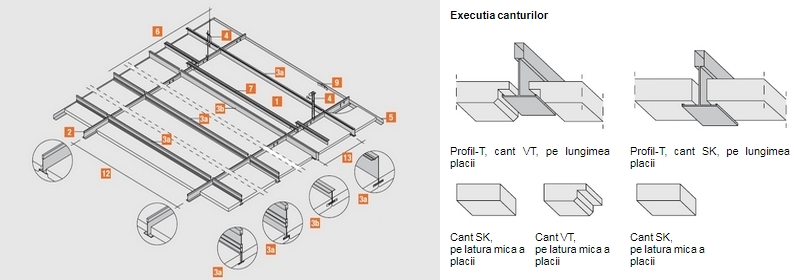

Cant AW sau GN sau SK sau VT pe lungimea placii, cant SK sau VT pe latimea placii / placi demontabile.

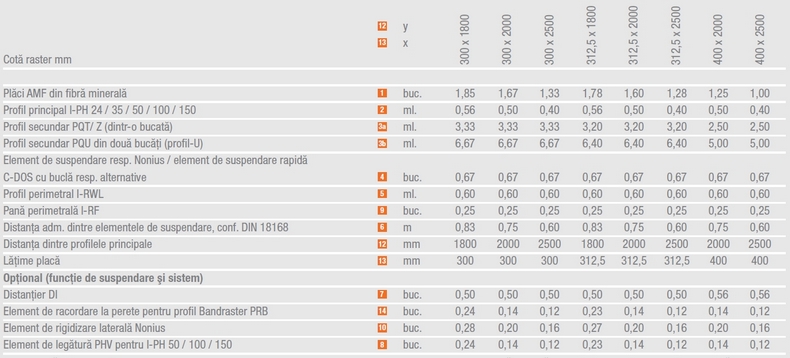

Legenda:

Galerie

Instructiuni de montaj a plafoanelor AMF in sistem I

Trebuie neaparat consultat tabelul cu deschiderile pentru profile. Functie de sistemul de profile principale si de capacitatea portanta necesara se aleg elementele de suspendare corespunzatoare!
Pentru elementele de suspendare Nonius sunt necesare cate 2 bucati stifturi de siguranta Sti pentru fiecare element de suspendare! Tabelul este valabil pentru variantele I1-I3.

Galerie

Produse mentionate in articol

Sistem de profile Donn

Tehnologia DX3® modificata, ce se bazeaza pe un design cu striatii patentat, confera atat profilelor portante cat si profilelor transversale lungi ale structurii metalice - DX o rigiditate si o stabilitate mai ridicata. Imbinarea sigura si legatura fixa si stransa ce rezulta intre profile este confirmata, precum la deja de multi ani patentatul clips-DX al profilelor transversale, printr-un "click" - clar auditiv. si, pana la urma, alte doua avantaje de prelucrare intregesc inovatia produsului DX. Designul nou ofera posibilitatea, prin aplicarea unui efort mult mai redus, sa se efectueze mai rapid taierea profilelor si, astfel, acestea sa poata fi montate mai rapid. Reducerea obtinuta cu 20% a greutatii profilelor este evident resimtita, pe santier, in avantajul montatorului. O cutie plina cu profile nu mai cantareste decat 20 kg si este mult mai usor de transportat.
