Filet JA pentru substructuri din lemn si filet JT pentru substructuri metalice
Sistemul de fixare a instalatiilor solare EJOT® a fost primul element de fixare din inox, aprobat de institutul German pentru acoperisuri (Dibt). In 2022 s-a emis agrementul tehnic european ETA 22/0672/2022, montaj profile trapezoidale din otel, panouri sandwich si lemn.
Care sunt beneficiile elementului de fixare solar?
Elementul de fixare solar este disponibil atat pentru substructuri din lemn, cat si pentru otel. Puterea elementului de fixare solar consta in designul capului surubului ca punct de fixare fix si in etanseitatea permanenta rezultata. Punctul de fixare fix este definit de capul surubului din partea inferioara. Prin urmare, adancimea de insurubare este intotdeauna identica, asigurand o inaltime uniforma de montare. Datorita capului surubului ca punct de fixare fix, elementul de etansare utilizat (saiba de etansare si calota sau element de etansare din fibrociment) ramane si el in locul prevazut si garanteaza etanseitatea conexiunii.
Daca nu este posibil din punct de vedere structural centrarea sinelor de profil ale structurii de montare pe stifturile filetate ale elementului de fixare solar, pot fi utilizate placi de conectare speciale. Placa adaptorului, „otel plat SB”, este atasata cu piulite hexagonale. Sinele profilate pot fi pozitionate si montate in mod corespunzator printr-un orificiu cu fante in placa adaptorului. Cand utilizati „otel plat SB”, este important sa retineti ca sarcina excentrica creeaza un moment de incovoiere care trebuie absorbit de elementul de fixare solar. Din motive structurale, „otelul plat SB” ar trebui sa fie instalat in mod ideal in directia coamei acoperisului.
Daca elementul de fixare solar urmeaza sa fie instalat pe un acoperis cu un capac din tabla trapezoidala sau elemente tip sandwich, elementul de fixare solar trebuie utilizat impreuna cu o calota ORKAN. Saibele EJOT® sunt fabricate din aluminiu si au etansare EPDM pe partea inferioara. In combinatie cu o saiba de etansare E16, acestea garanteaza etanseitatea punctului de atasare in coroana de pe acoperis. In plus, calota asigura distribuirea fortelor de presiune care actioneaza asupra tablei trapezoidale sau a elementului tip sandwich. Calotele sunt disponibile la EJOT® pentru toate geometriile comune de tabla trapezoidala si ondulata si pot fi vopsite in diferite culori RAL, dupa cum este necesar.
Filet JA pentru substructuri din lemn
- EJOT® JA3-SB-8,0xL cu saiba de etansare FZD pentru acoperisuri din ciment fibros.
- EJOT®JA3-SB-8,0xL cu saiba de etansare E16 + calota ORKAN pentru panouri tip sandwich
- EJOT®JA3-SB-8,0xL cu saiba de etansare E16+calota ORKAN pentru profile trapezoidale
Filet JT pentru substructuri metalice
- EJOT®JT3-SB-8,0xL cu saiba de etansare FZD pentru acoperisuri din ciment fibros
- EJOT®JT3-SB-8,0xL cu saiba de etansare E16 + calota ORKAN pentru panouri tip sandwich

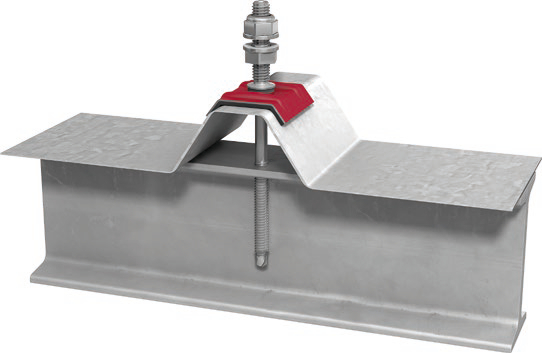

- EJOT®JT3-SB-8,0xL cu saiba de etansare E16+calota ORKAN pentru profile trapezoidale
Avantaje
- Montare rapida pe acoperisuri existente
- Fara gauri suplimentare in invelitoarea acoperisului
- Etansare sigura
- Fara unelte speciale de instalare necesare
- Fixare extrem de sigura cu incastrare directa in substructura
- Calcul fixari, gratuit pe proiect, efectuat de EJOT Germania.
