Sistem de usi glisante Schüco ASE 67 PD

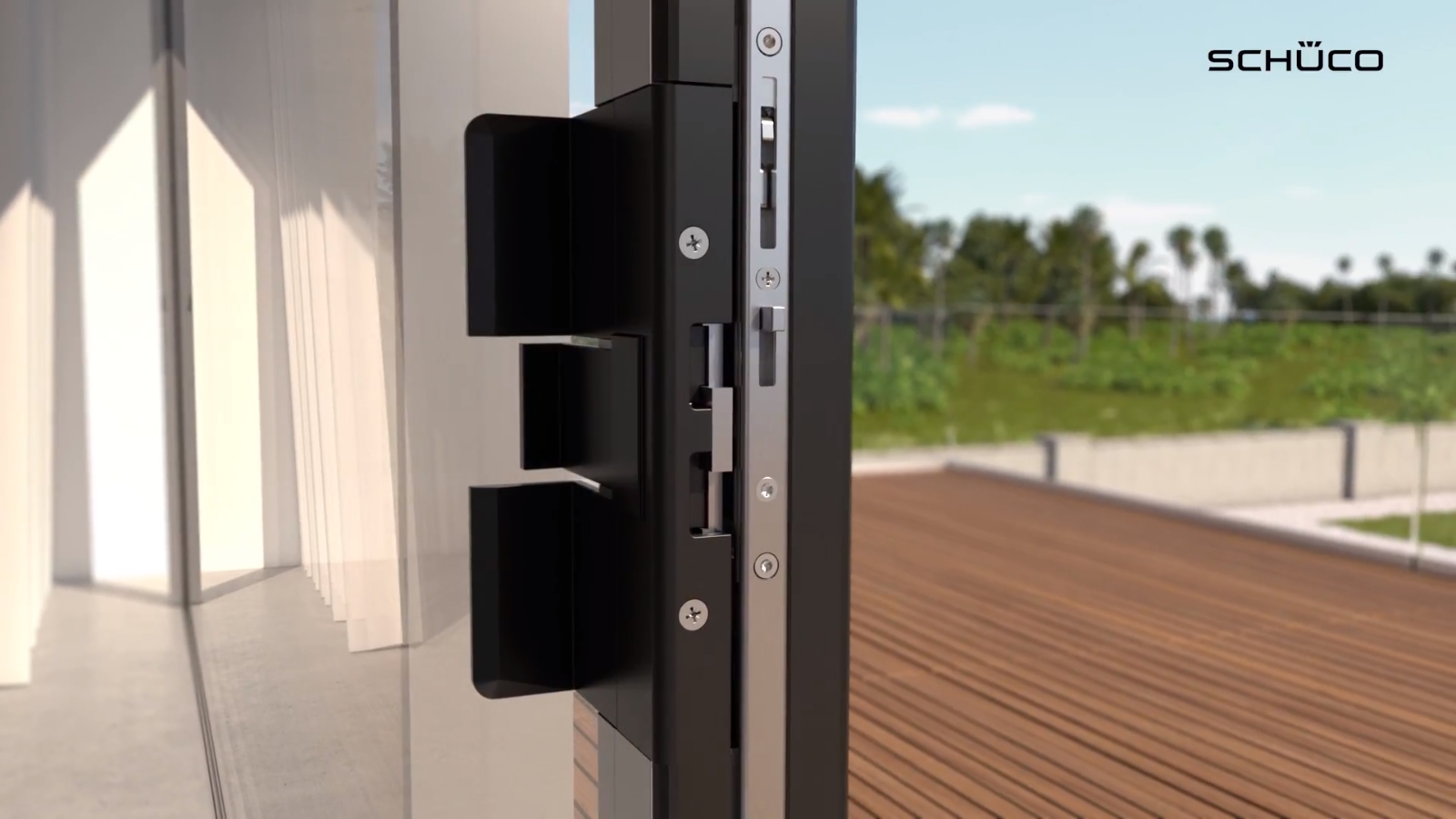

Sistemul de usi glisante tip Panorama Design Schüco ASE 67 PD, beneficiaza de un concept constructiv modular. Sunt disponibile mai multe tipuri de cercevele care pot fi usor combinate cu doua tipuri diferite de profile de toc. Sistemul glisant Schüco ASE 67 PD include un sistem de incuiere complet integrat in cercevea, disponibil in trei versiuni diferite – ca broasca integrata in zona de inchidere, cu sau fara broasca sau cu inchidere in trei puncte pe toc.

  • usa glisanta Panorama Design cu prag zero
  • maner cu design minimalist
  • manevrare manuala usoara a cercevelei

Documente

Sistem de usi glisante Schüco ASE 67 PD - prezentare detaliata

prezentare detaliata

pdf 1.1 MB
Sistem de usi glisante Schüco ASE 67 PD

AKS Tech Doch Web (necesita inregistrare) - Web application

Web application

AKS Tech Doch Web (necesita inregistrare)

Obiecte BIM pentru sistemul de usi glisante Schüco ASE 67 PD - obiecte BIM

obiecte BIM

zip 40.6 MB
Obiecte BIM pentru sistemul de usi glisante Schüco ASE 67 PD

AKS TechDoc Mobile (necesita inregistrare) - iOS app

iOS app

AKS TechDoc Mobile (necesita inregistrare)

AKS TechDoc Mobile (necesita inregistrare) - Android app

Android app

AKS TechDoc Mobile (necesita inregistrare)


Nu gasiti ce ati cautat?

Cerere document

Specificatii

adancime de montare [mm]

adancime de montare [mm]

67

coeficient de transfer termic - fereastra (Uw) [W/m²·K]

coeficient de transfer termic - fereastra (Uw) [W/m²·K]

1,21-0,99

dimensiune - inaltime [mm]

dimensiune - inaltime [mm]

pana la 3000

dimensiune - latime [mm]

dimensiune - latime [mm]

pana la 3200

etanseitate apa - clasa

etanseitate apa - clasa

9A

grosime posibila a vitrajului [mm]

grosime posibila a vitrajului [mm]

pana la 49

izolare fonica la zgomot aerian (Rw) [dB]

izolare fonica la zgomot aerian (Rw) [dB]

≤ 38

masa [kg]

masa [kg]

≤ 400

material

material

aluminiu

permeabilitate aer - clasa

permeabilitate aer - clasa

4

rezistenta antiefractie

rezistenta antiefractie

RC2

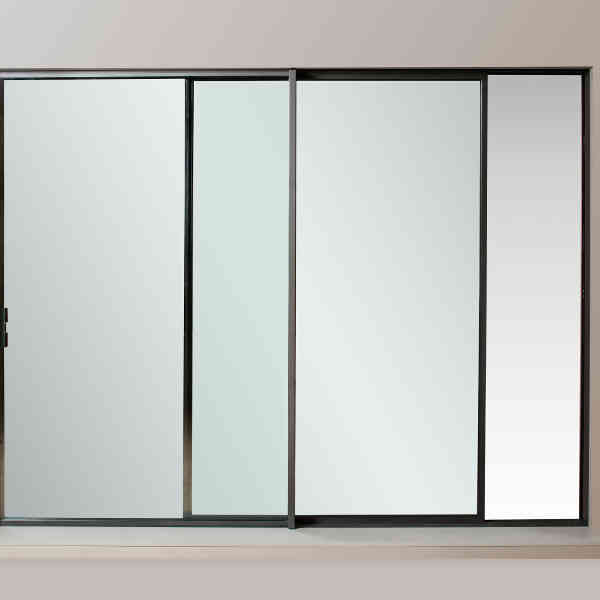

Sistem de usi glisante Schüco ASE 67 PD Panorama Design
Sistem de usi glisante Schüco ASE 67 PD

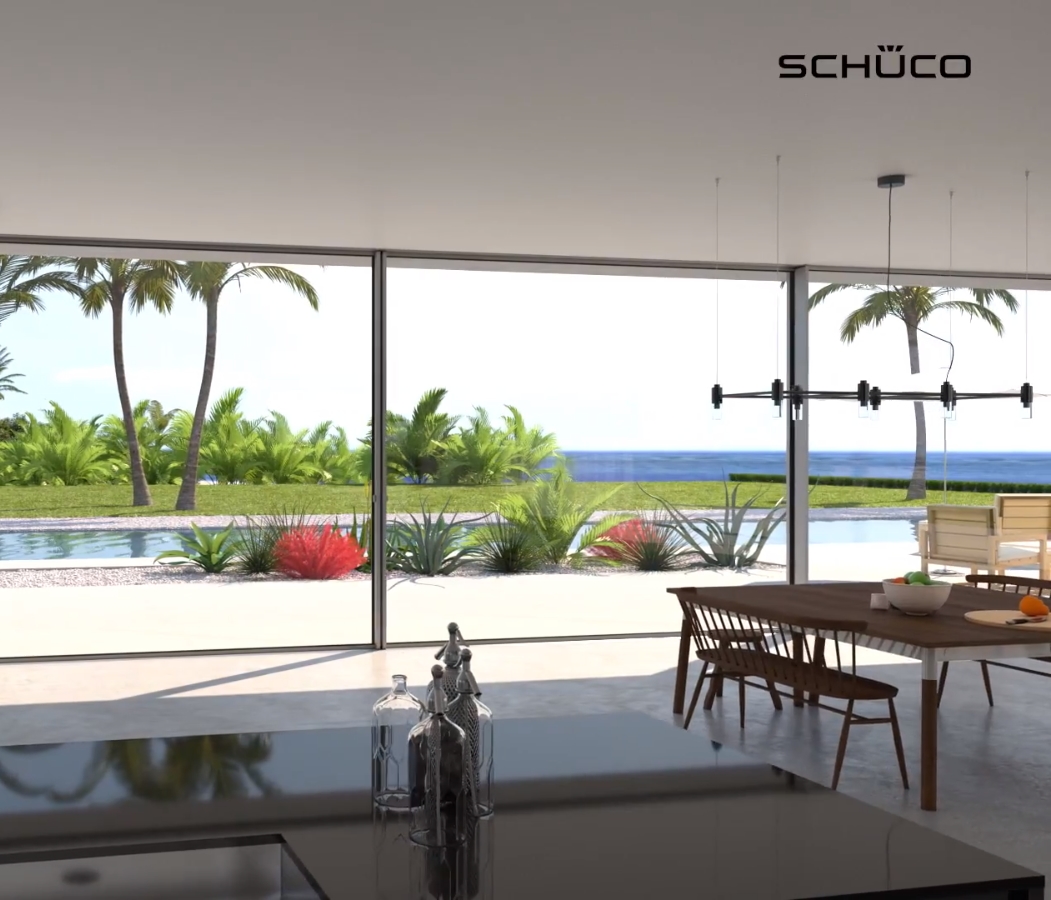

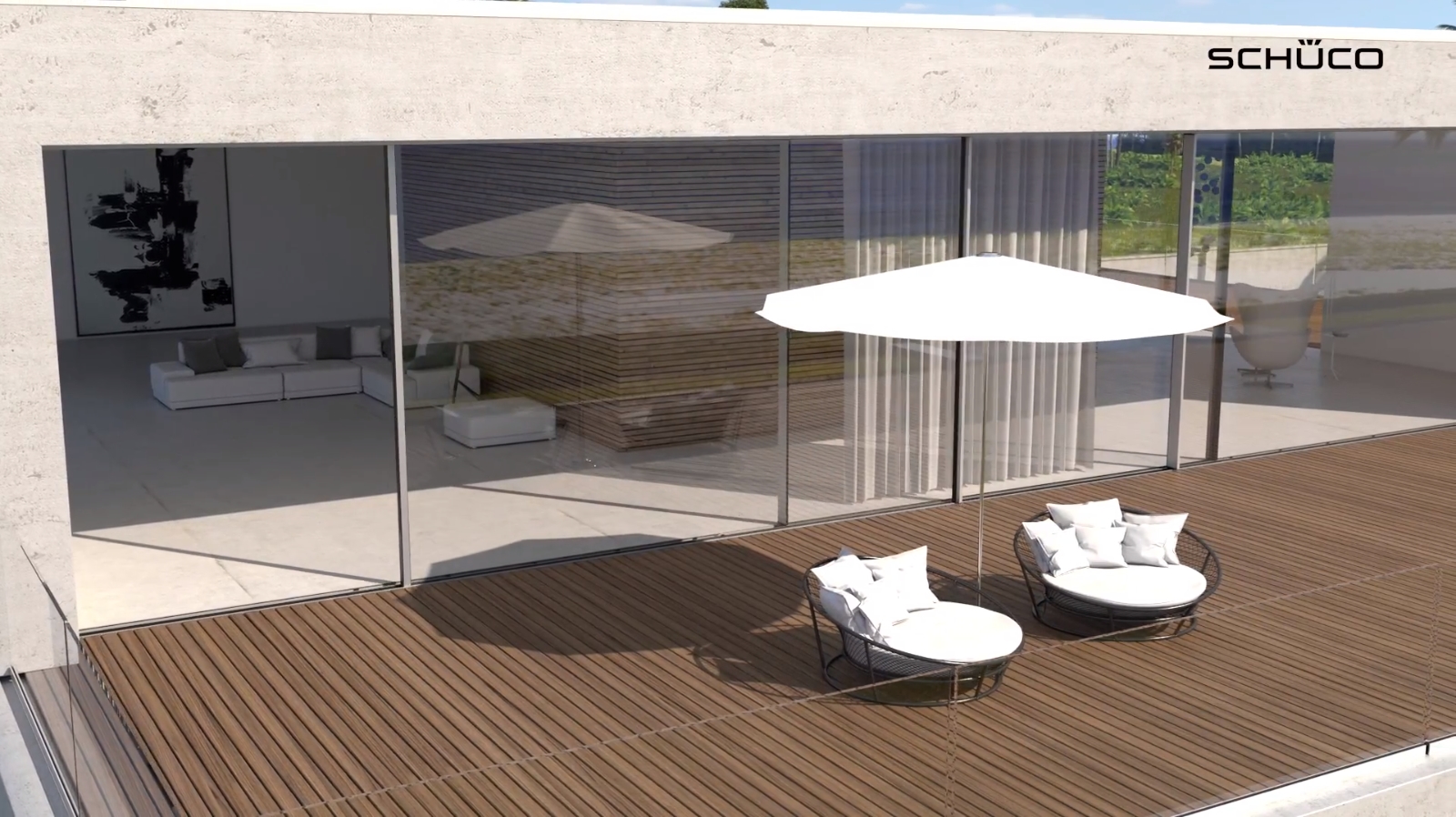

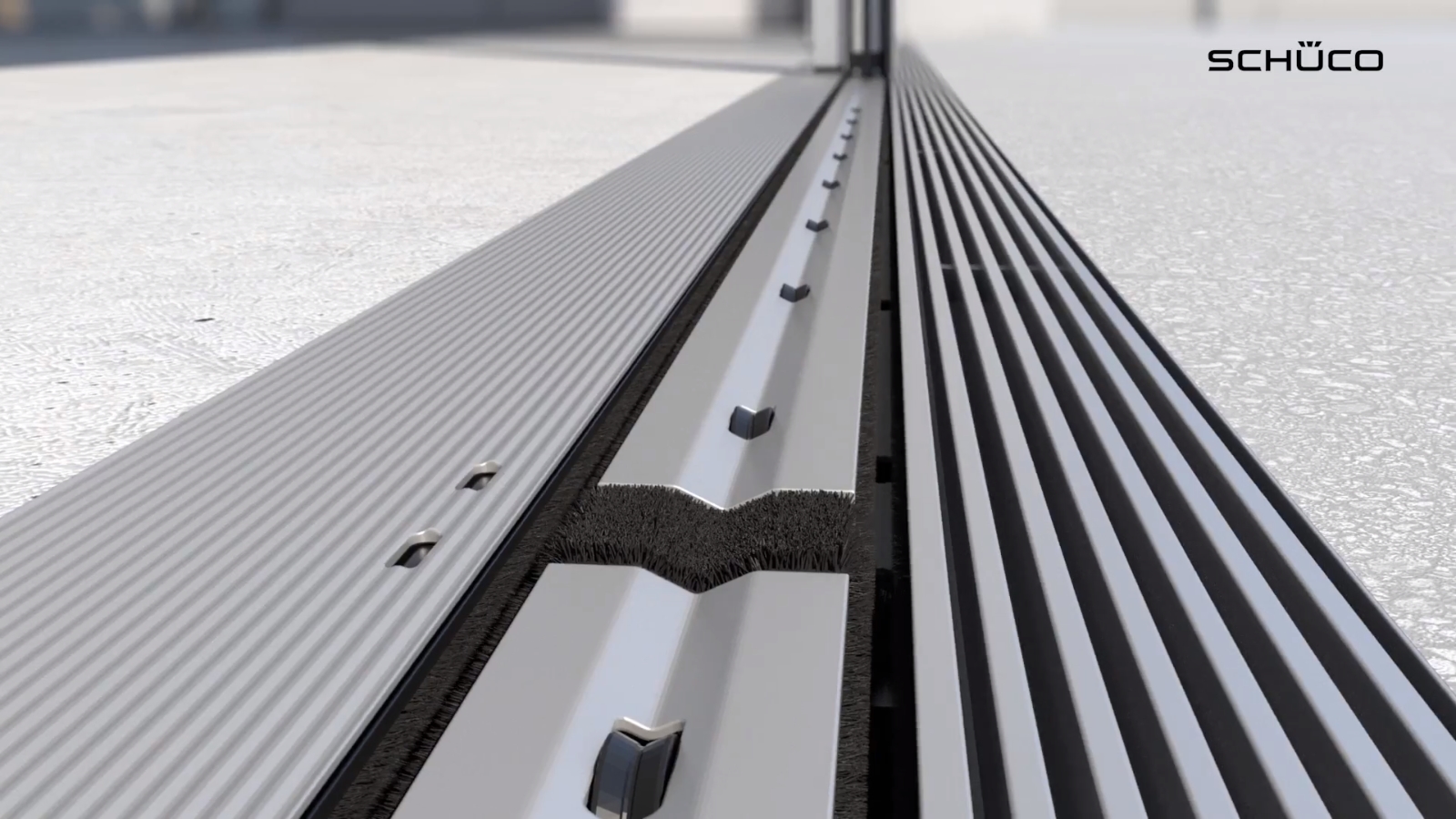

Usile glisante din aluminiu Schüco Panorama Design , cu profile subtiri si tocul ascuns in zidarie, asigura transparenta maxima, fara linii verticale perturbatoare. Sistemul gliseaza aproape fara zgomot pe sinele din otel inoxidabil rezistente la coroziune, iar usile pot fi manevrate in directia dorita. Astfel, se obtin deschideri largi, pana la doua treimi din latimea elementului. Toate elementele usii glisante ruleaza pe un singur nivel. Avantajul: cercevelele nu ocupa spatiu in camera. Acest design de economisire a spatiului ofera mai multa libertate creativa pentru design-ul interior.

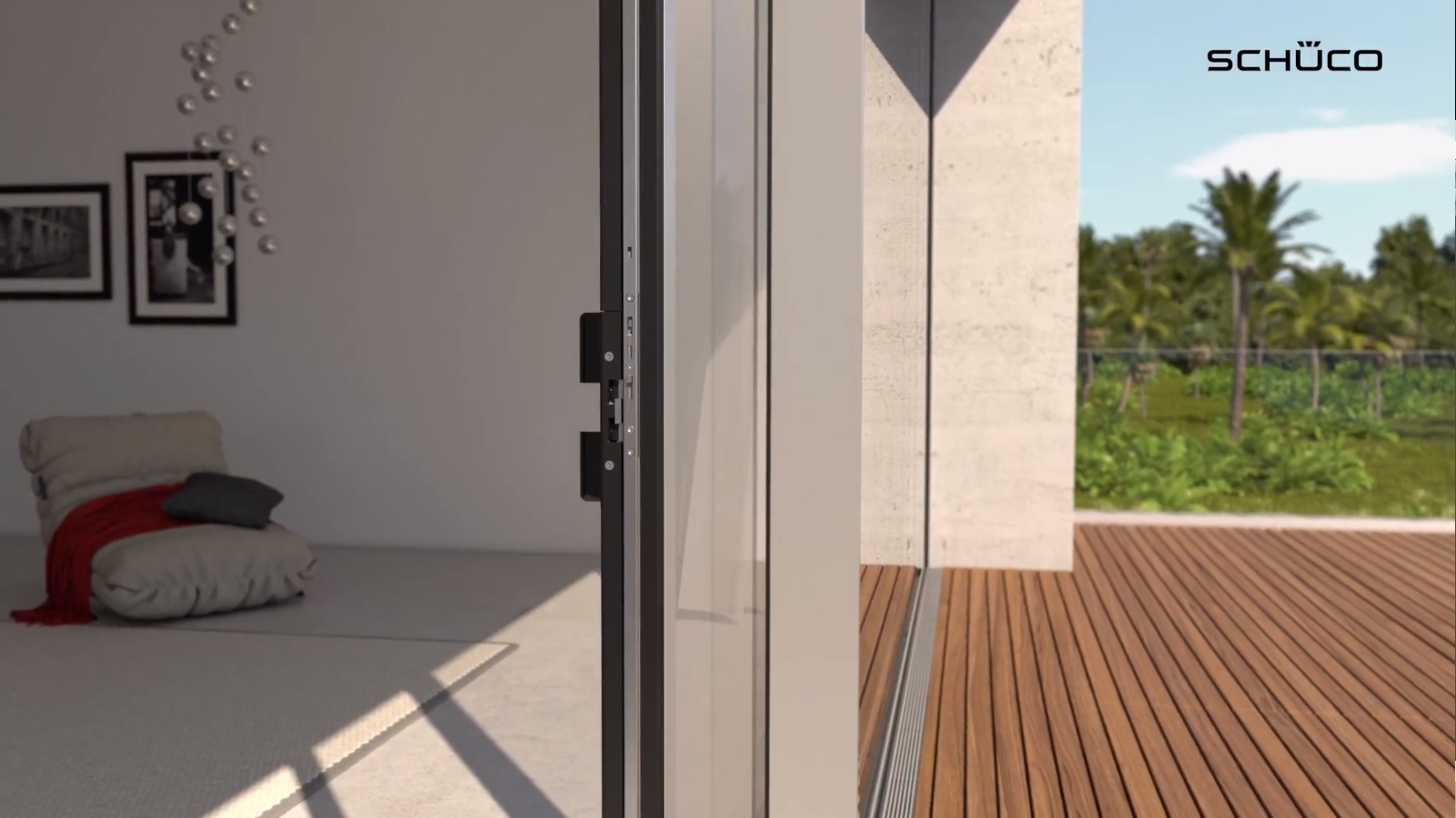

Confortul si designul sunt pe primul loc pentru aceasta constructie. Aspectul este de sticla continua si cerceveaua aluneca extrem de usor. Schüco ASE 67 PD este o usa glisanta fara prag, cu cea mai mare suprafata de sticla posibila. Sunt disponibile diverse combinatii rama/toc, deci se pot face combinatii necesare unui montaj specific, iar sistemul se poate folosi atat pentru renovari cat si pentru constructii noi.

Tocul cu latimea de 90 mm permite ascunderea completa a cercevelei. Varianta ingusta, de doar 57 mm are nevoie de mai putin spatiu si de aceea este ideala pentru renovari. Sunt disponibile mai multe configuratii si variante de deschideri si acest lucru permite implementarea eficienta a dorintelor individuale de design.

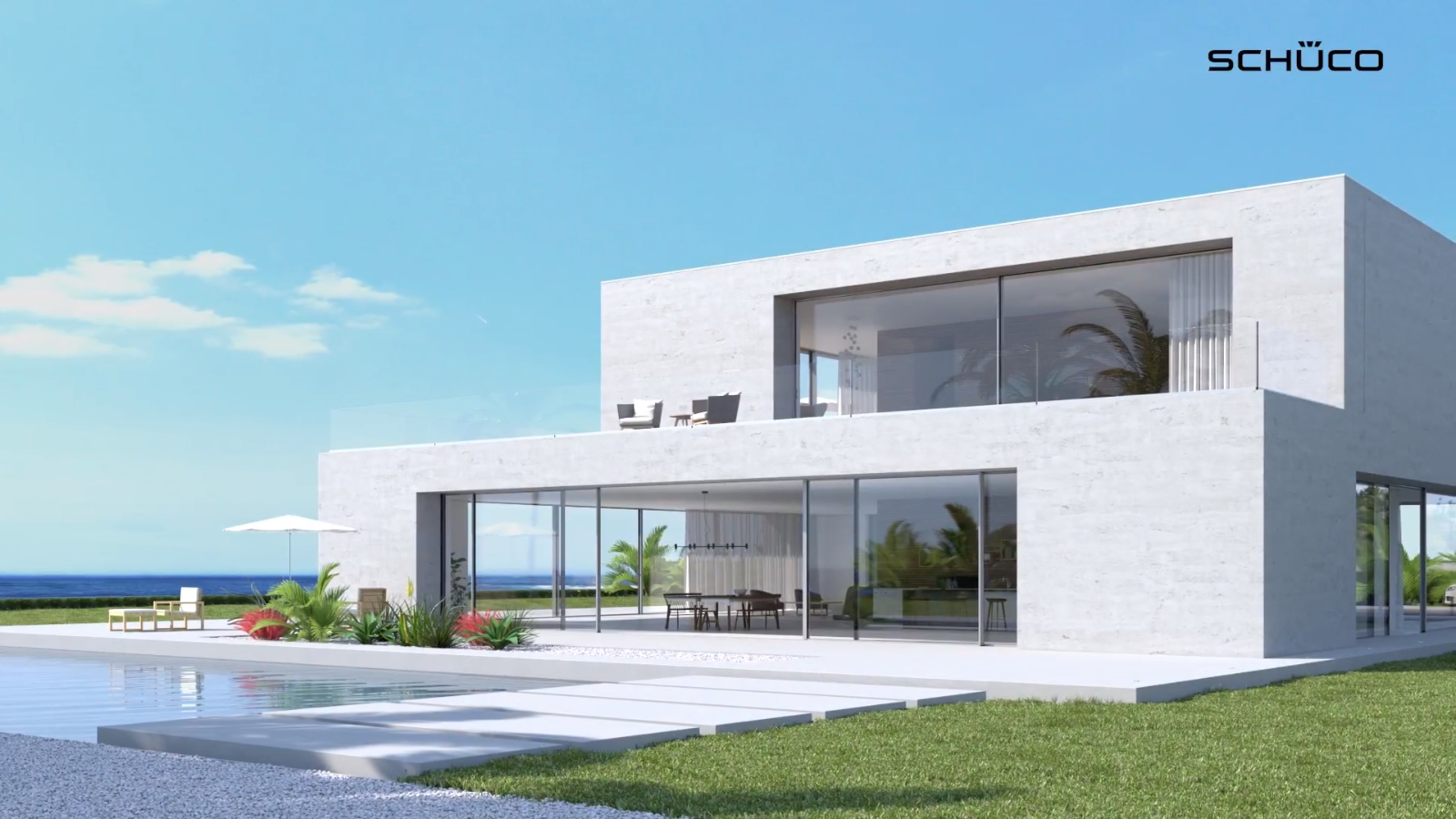

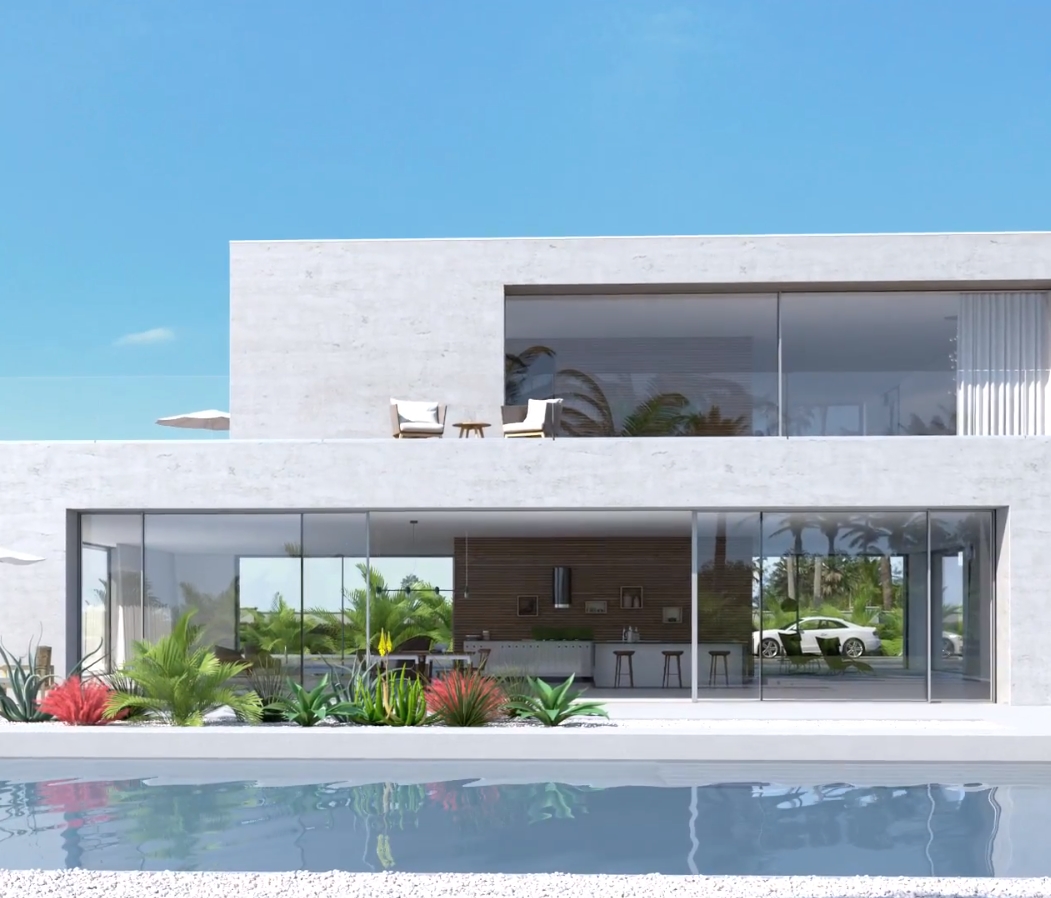

Schüco ASE 67 PD face posibila realizarea unor elemente glisante de mari dimensiuni, cu etanseitate mare la ploaie si vant.

Sistem de usi glisante Schüco ASE 67 PD Panorama Design
Sistem de usi glisante Schüco ASE 67 PD

Avantaje:

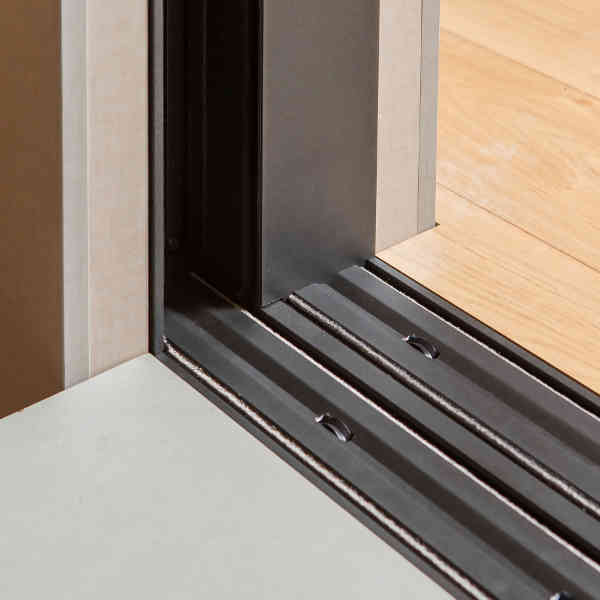

  • Integrare optima in cladire datorita inaltimii reduse a tocului de 57 mm sau 90 mm, care se monteaza partial ingropat

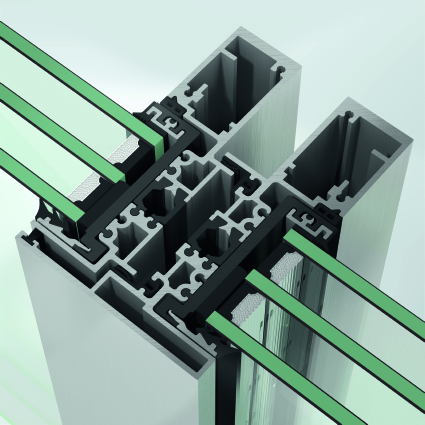

  • Latime vizibila in zona de suprapunere a cercevelelor este doar 31 mm

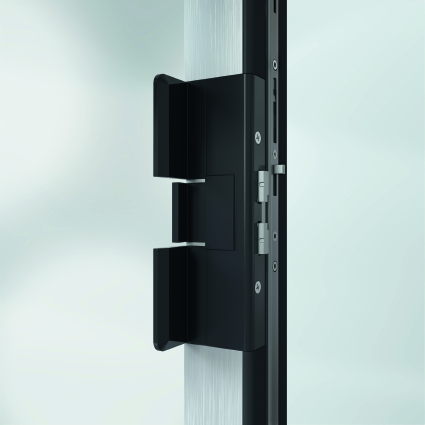

  • Maner cu design minimalist
  • Manevrare manuala usoara a cercevelei.

Sistem de usi glisante Schüco ASE 67 PD Panorama Design
Sistem de usi glisante Schüco ASE 67 PD

Caracteristici de sistem:

  • Grupa de produse: usi glisante panoramice
  • Material: aluminiu
  • Caracteristici de siguranta: protectie antiefractie RC2
  • Functionare: acces pentru persoane cu dezabilitati
  • Finisaj suprafata: aluminiu natur (se poate vopsi)
  • Izolare fonica: pana la 38 dB.

Sistem de usi glisante Schüco ASE 67 PD Panorama Design
Sistem de usi glisante Schüco ASE 67 PD

Valori caracteristice:

  • Izolare termica Uw in W/m²K: de la 1,21 pana la 0,99
  • Izolare termica Ud in W/m²K pana la: 1,1
  • Rezistenta antiefractie: RC1
  • Rezistenta antiefractie max: RC2
  • Adancime de constructie: 67
  • Vopsire in camp electrostatic: toate variantele
  • Eloxare: toate variantele
  • Vopsire lichida: toate variantele
  • Aspect de inox: toate variantele
  • Greutate in kg: 400
  • Permeabilitate la aer: 4
  • Etanseitate la apa: 9A
  • Rezistenta la incarcare din vant: B3/C3.
