SW Umwelttechnik Romania Srl

Predale prefabricate cu trigon SW Umwelttechnik

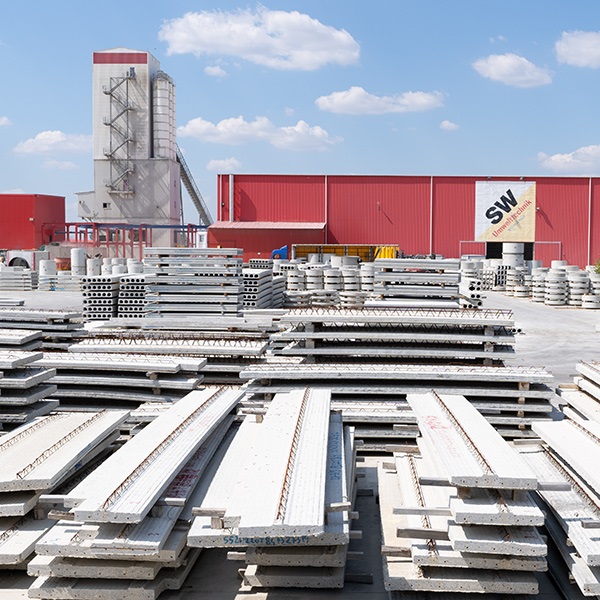

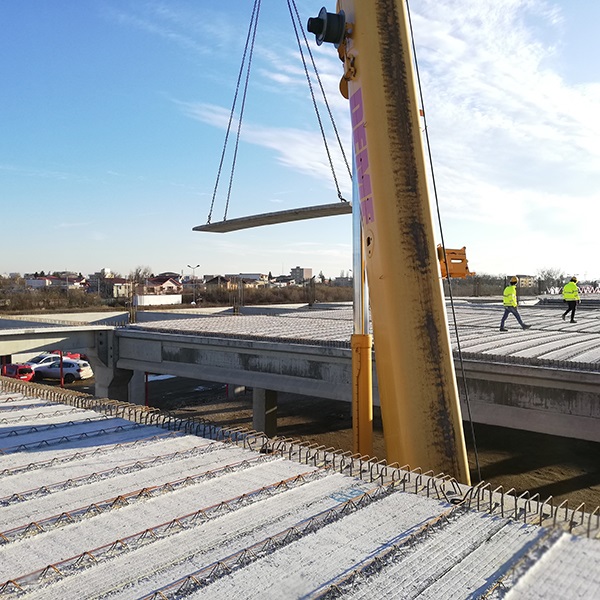

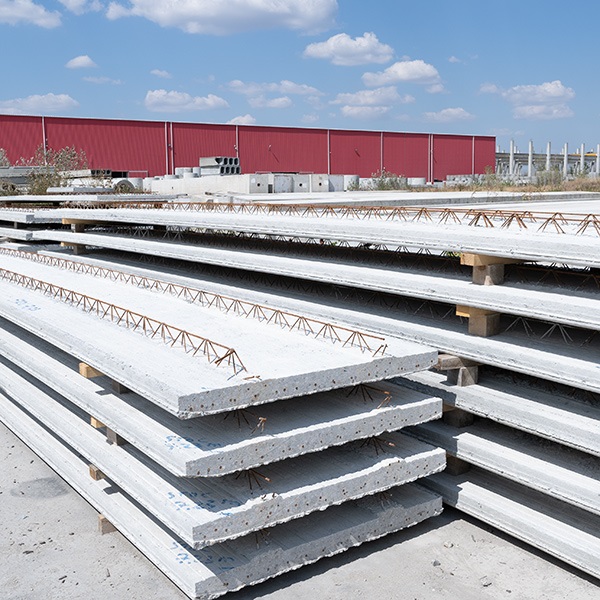

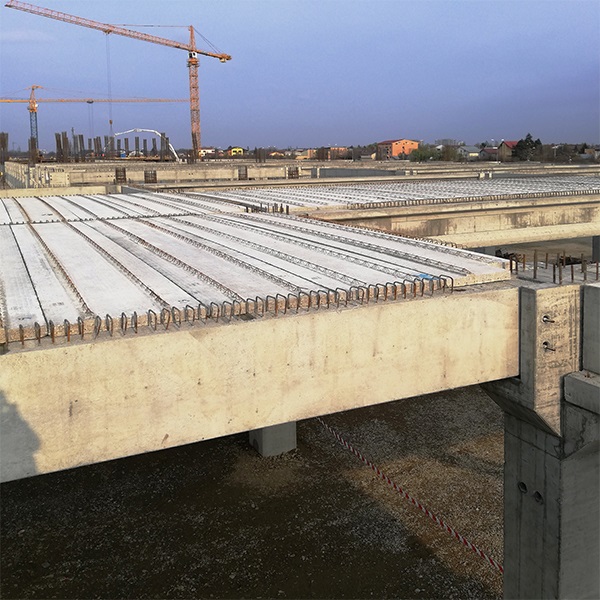

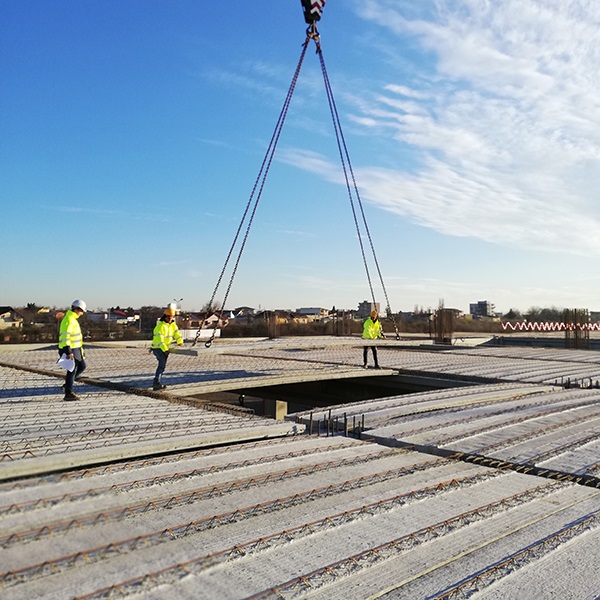

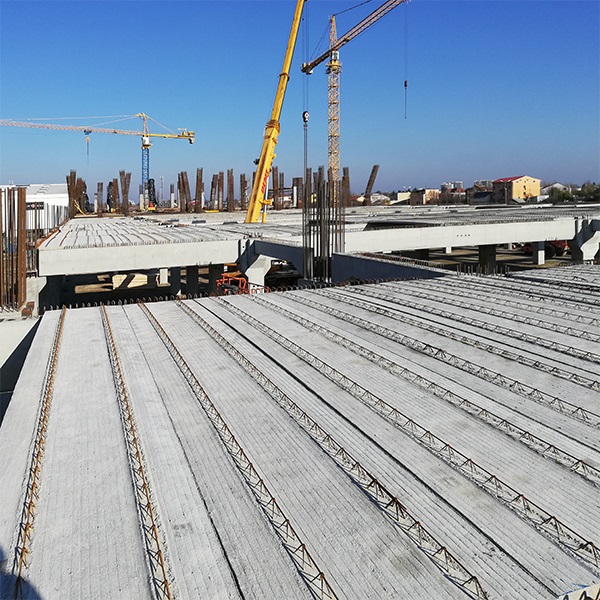

SW Umwelttechnik produce predale din beton armat precomprimat utilizate ca si cofraj pierdut pentru plansee. Predalele se executa cu diferite lungimi, pana la 12 m, conform cerintelor. Latimea predalelor este in mod obisnuit de 1,2 m. La cerere se pot produce si elemente mai inguste. Decuparile (strapungerile) se executa in fabrica sau pe santier conform desenelor de la proiectant. Descrierea generala a sistemului de planseu TRIGON. Predalele au rol de cofraj pierdut si rezista la solicitarile din greutatea suprabetonarii cu un numar de suporti intermediari mult redus. Muchiile inferioare sunt tesite si pot ramane aparente sau se pot spaclui. Suprafata inferioara este neteda, nu necesita tencuiala, doar spacluire si zugravire.Conlucrarea dintre predale si suprabetonare (betonul monolit) se realizeaza in parte prin grinzile cu zabrele si in parte prin rugozitatea suprafetei predalelor. Prin aceasta conlucrare se realizeaza un planseu monolit rezistent la incarcari seismice si cu o capacitate portanta ridicata.

Documente

Predale prefabricate cu trigon SW Umwelttechnik - prezentare detaliata

prezentare detaliata

pdf 3.7 MB
Predale prefabricate cu trigon SW Umwelttechnik


Nu gasiti ce ati cautat?

Cerere document
Alte produse ale companiei
Camine rectangulare SW Umwelttechnik

Camine rectangulare SW Umwelttechnik

SW Umwelttechnik produce camine rectangulare prefabricate de diferite dimensiuni, si cu un vast domeniu de utilizare. Gama de camine rectangulare porneste de la dimensiuni interioare cuprinse intre 1×1×1m (Lungime × Latime × Inaltime) si practic sunt limitate numai de dimensiuni care nu pot fi manipulate si transportate. Betonul folosit pentru elementele de camin are clasa C 35/45. Intre placa, camin si/sau intre tronsoane in cazul caminelor tonsonate, rostul poate fi etansat cu garnituri de cauciuc. Caminul se confectioneaza in conformitate cu solicitarea beneficiarului cu panta, racorduri, ramificatii etc. In pereti se pot monta din fabrica piesele inglobate ce pot fi racordate la orice tip de tubulatura.

Brosura
Vezi detalii
Card produs
Grinzi principale prefabricate SW Umwelttechnik

Grinzi principale prefabricate SW Umwelttechnik

Sectiunile grinzilor principale sunt date de incarcarile caracteristice si de sabloanele producatorului, avand muchiile paralele, sau cu o panta de 3%, cu sectiunile „T” si „I”. Indiferent de travee acestea sustin panele de beton sau de metal.

Brosura
Vezi detalii
Card produs
Gulere prefabricate SW Umwelttechnik

Gulere prefabricate SW Umwelttechnik

In prezent stalpii se incastreaza in gulere prefabricate, monolitizate in blocul fundatiei. In functie de incarcare se dimensioneaza inaltimea si grosimea peretilor gulerelor. Pentru pozitionarea stalpilor si a turnarii betonului, se lasa un gol de minim 10 cm in jurul stalpului, iar suprafata interioara a gulerelor si suprafata stalpilor care se incastreaza sunt ampretate pentru o mai buna conlucrare.

Brosura
Vezi detalii
Card produs
Grinzi secundare si de planseu prefabricate SW Umwelttechnik

Grinzi secundare si de planseu prefabricate SW Umwelttechnik

Grinzile prefabricate secundare se pot utiliza ca si grinzi de acoperis pentru deschideri mai mici, grinzi perimetrale, grinzi de planseu si grinzi de fundare. Sectiunea in general este dreptunghiulara, dar pentru a reduce greutatea proprie se poate si „I” sau „T”. Din cauza constructiei unui planseu mai jos, se proiecteaza o „grinda cu urechi”, sau sectiune „T” inversata. In prezent se foloseste grinda cu sectiune trapezoidala, ca si pane de acoperis. Se pot produce si grinzi pretensionate in functie de incarcare si deschidere.

Brosura
Vezi detalii
Card produs
Fasii prefabricate cu goluri SW Umwelttechnik

Fasii prefabricate cu goluri SW Umwelttechnik

SW Umwelttechnik produce fasii cu goluri din beton armat precomprimat cu diverse grosimi de la 20 cm pana la 50 cm, de diferite lungimi conform cerintelor. Ca armatura pretensionata se utilizeaza toroane de otel de tipul TPB 12,9 sau TPB 9,3. Fasiile cu goluri sunt utilizate pentru deschideri mari de pana la 22,0 m si au o capacitate portanta mare. Latimea placilor este in mod obisnuit de 1,2 m. La cerere se pot produce si elemente mai inguste. Decuparile (strapungerile) se executa in fabrica sau pe santier. La decupari mari (luminatoare, scari) fasia se poate rezema pe fasia alaturata prin intermediul unor piese metalice speciale. Posibilitatile de combinare de forme, culori si structuri ofera fanteziei arhitectilor mult spatiu. Muchiile inferioare sunt tesite si pot ramane aparente sau se pot spaclui. Suprafata inferioara este neteda, nu necesita tencuiala, doar spacluire si zugravire. Partea superioara a fasiilor este si suport de pardoseala. Fasii cu goluri se monolitizeaza prin armarea si betonarea rosturilor dintre fasii (C25/30 XC2, 0-8mm). Sistemul de plansee SW Umwelttechnik din fasii cu goluri din beton precomprimat este aplicat pe scara larga si este verificat de peste 30 de ani. Sistemul de plansee SW Umwelttechnik din fasii cu goluri din beton precomprimat se utilizeaza atat ca planseu intermediar intre etaje, cat si ca acoperis. Fasiile cu goluri tip SW au rezistenta la foc 60 de minute, la cerere se pot face anumite modificari pentru rezistenta la foc 90 de minute.

Brosura
Vezi detalii
Card produs
