Protectie la arc electric AFDD intr-un modul de 18 mm

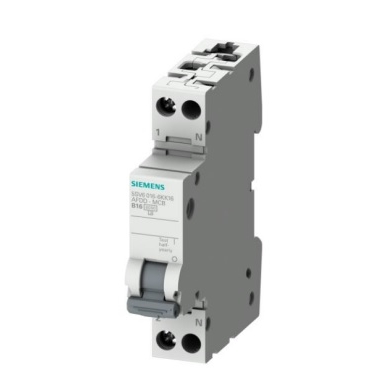

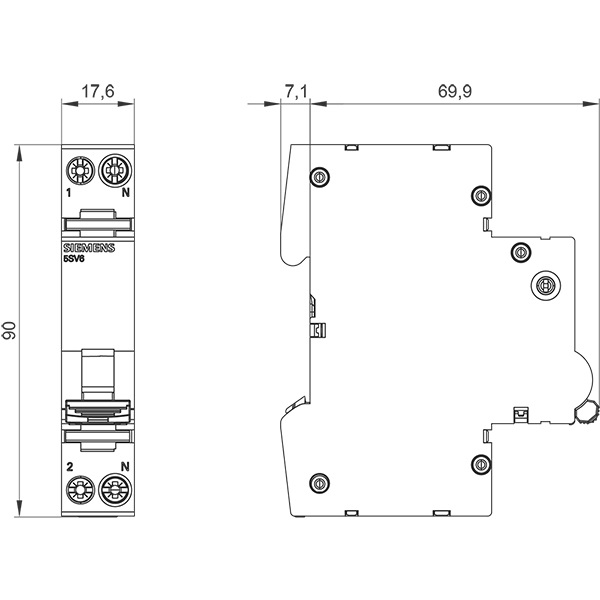

Cu dispozitivul inovator 5SV6 de detectare a arcului electric (AFDD), Siemens este primul producator de pe piata IEC care lanseaza a treia generatie de produse de prevenire a incendiilor. 5SV6 AFDD este primul dispozitiv cu intreruptor automat miniatural integrat (MCB) intr-o singura latime modulara de 18 mm (in loc de precedentul 2 MW). In plus, este cel mai mic de acest fel din lume.
Datorita designului sau ingust, 5SV6 AFDD permite o instalare usoara prin care se economiseste spatiu. Pentru instalatiile electrice noi, acest lucru economiseste cincizeci la suta din spatiu in comparatie cu instalarea a doua dispozitive separate.
Cel mai mic AFDD din lume
Noul dispozitiv de detectare a arcului electric este foarte compact, ceea ce il face potrivit atat pentru instalarea in cladiri noi, cat si pentru modernizari in cladiri existente. In orice moment, este posibila o extindere conforma cu standardele a instalatiei electrice.
Beneficii:
- Primul dispozitiv de detectare a arcului electric de pe piata IEC (2012)

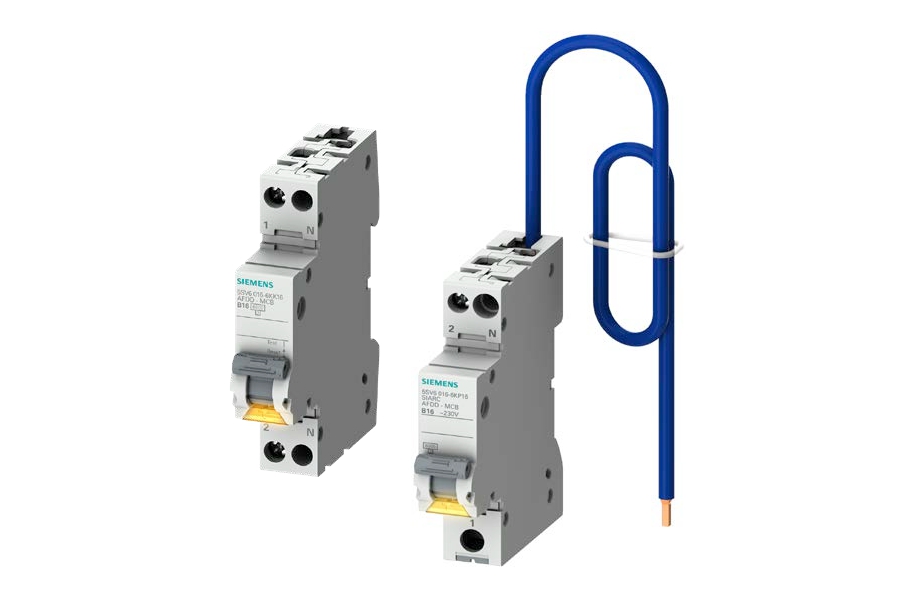

- Primul AFDD cu MCB integrat intr-o singura latime modulara
- 50% economie de spatiu in timpul instalarii
- Tehnologia de detectare SIARC patentata de Siemens
- Portofoliu consistent de produse cu un nivel ridicat de variatie (300 de combinatii posibile).
Tehnologia SIARC de detectare a arcului electric este patentata de Siemens
Dispozitivele de detectie a defectelor de arc electric 5SV6 AFDD se bazeaza pe tehnologia SIARC brevetata de Siemens.
Aceasta metoda de detectie a defectelor de arc electric de tip paralel si serial - foloseste monitorizarea continua a armonicelor (zgomotului) de inalta frecventa ale tensiunii si curentului, mai precis a valorilor intensitatii si a duratei lor, si evalueaza diferentele dintre acestea.
Filtrele integrate realizate printr-un software intelligent, analizeaza semnalele monitorizate si daca se detecteaza diferente neobisnuite ale celor 2 marimi monitorizate, se trage concluzia ca s-a produs un arc electric si 5SV6 AFDD deconecteaza circuitul in fractiuni de secunda.
Tehnologia SIARC distinge in mod fiabil arcul electric produs de cauze inofensive, cum ar fi conectarea unor scule de mana sau electrocasnice, de arcul electric periculos.
Sunt prevenite astfel incendiile si se ofera o protectie globala optima si compatibila cu standardele in vigoare.
Variante constructive
5SV6 AFDD are un caracter modular deci el se poate cupla cu alte dispozitive din gama Sentron de la Siemens, pentru a oferi o protectie completa. Daca aceste dispozitive exista deja in tabloul electric, de exemplu in cazul in care exista deja un intrerupator cu protectie diferentiala de tip 5SV1 RCBO, cele 2 dispozitive pot fi cuplate pentru a oferi o protectie cumulata la arc electric si la protectie diferentiala (plus cele la scurtcircuit si suprasarcina oferite de 5SV1 RCBO). Deci modularitatea ofera un avantaj consistent la modernizarea instalatiilor vechi, acolo unde se pot folosi dispozitivele deja montate in tabloul electric existent.
Ceea ce atrage de asemenea atentia la 5SV6 AFDD este posibilitatea de a monta aceste dispozitive in aplicatii diverse gratie variantelor constructive multiple in care este oferit:
- Functionare pe caracteristica B si C
- Curenti de functionare de la 6A la 32 A
- 6 kA capacitate de rupere
- Conform cu CEI EN 60898-1.
Pentru informatii in detaliu accesati pagina special dedicata acestei game: https://new.siemens.com/global/en/products/energy/low-voltage/components/sentron-protection-devices/arc-fault-detection-devices.html
