Unitatea de ventilare si racire ATREA DUPLEX RA5 este solutia ideala pentru ventilarea si climatizarea spatiilor locuite: case si apartamente
Caracteristici principale:
- Acopera o suprafata de maxim 200 m²
- Consum redus de energie datorita ventilatoarelor EC
- Recuperare de caldura in contracurent cu eficienta de pana la 95%
- Sistem de control cu placa de retea integrata
- Se monteaza vertical pe perete si are o inaltime de 1.72 m.
Potrivit pentru o gama larga de aplicatii
Datorita constructiei inteligente, este posibil sa utilizati un dispozitiv in moduri diferite, pentru ventilatie echilibrata cu utilizarea ocazionala a circularii aerului, precum si pentru racire si incalzire partiala sau incalzire cu aer cald. Este posibil sa schimbati automat modurile datorita controlului incorporat sofisticat, cu program saptamanal.
Eficienta a recuperarii pana la 91%
Schimbatoarele de recuperare a contracurentului ating o eficienta reala excelenta de 91 %, cu un flux de aer de 75 m³/h, care, bineinteles, este reflectat in consum de energie mai mic si reducerea costurilor de incalzire.
Bypass care poate fi inchis complet
Schimbatorul de recuperare se inchide complet cand bypass-ul se deschide, totul este controlat automat, spre deosebire de multe alte unitati HVAC.
Ventilatoare EC de calitate superioara
Ventilatoarele utilizate sunt de tipul „roata libera”, de la producatorul lider pe piata mondiala EBM Papst. Aceasta calitate asigura o rata de avarie minima si debit maxim, cu consum mic de energie. Tehnologia EC permite controlul continuu al debitului unitatii, in gama de la 20% la 100%.
Reglarea fluxului de aer
Sistemele de control ale unitatilor permit controlul facil in functie de trei etape de debit, pe care utilizatorul le selecteaza in gama de la 20% la 100%.

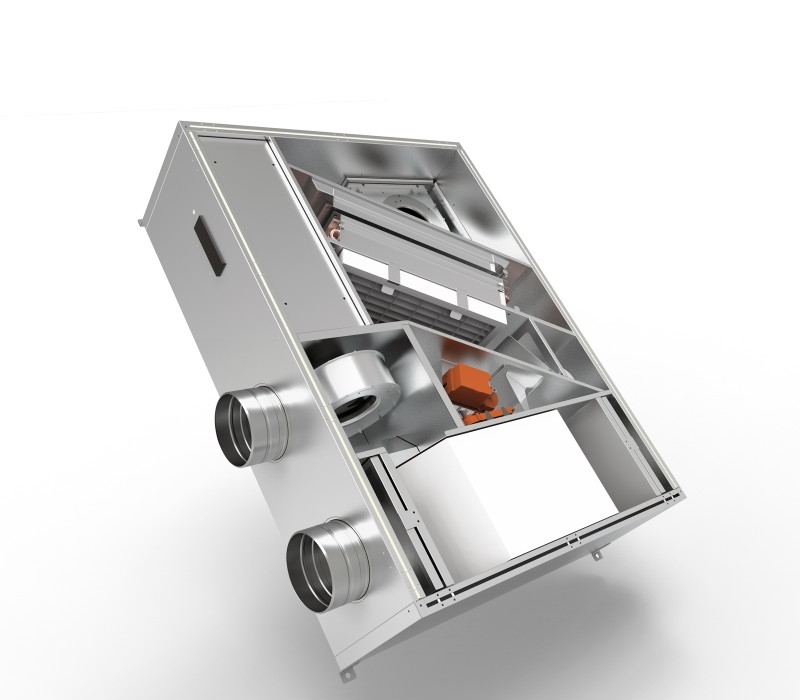

Carcasa noua
Structura carcasei a fost imbunatatita considerabil pentru a cincea generatie, datorita detaliilor ingenioase, puntilor termice si, mai presus de toate, zgomotul propagat in imprejurimile unitatii este redus considerabil.
Sistem de control RD5
Sistemul de control digital unic, complet echipat este destinat controlului automat al tuturor functiilor unitatii, inclusiv flux constant in toate modurile de operare (ventilatie, ventilatie cu circulare aer, circulare fara ventilatie). Ca standard, acest control are interfata web integrata pentru controlul la distanta al unitatii, prin internet. Mai mult, intreaga operare a unitatii poate fi controlata automat prin senzori ai calitatii aerului sau semnale externe (de exemplu, din toaleta, baie sau bucatarie).
Instalare si utilizare usoare
Plug-and-use - aceasta este o caracteristica de baza a sistemului de control, care economiseste timp si costuri in timpul instalarii si punerii in functiune. Pe langa acestea, unitatile parasesc fabrica doar dupa o inspectie amanuntita a tuturor functiilor sistemului de control integrat, precum si a unitatii in sine.
Functia flux constant
Datorita controlului, unitatea este operata in modul flux constant in timpul ventilatiei, cat si al circularii, pentru a oferi utilizatorului un grad mare de confort. Cand semineul este in functiune, este posibil sa echilibrati intrarea si iesirea aerului pentru a crea o suprapresiune moderata.
Incalzitoare de aer si coolere de aer
Unitatea poate fi echipata cu registre pentru incalzire si/sau racire, conform unei nevoi concrete. Pot fi selectate incalzitoarele electrice (E) sau incalzitoarele cu apa. Aceste incalzitoare asigura o post-incalzire confortabila a aerului dupa recuperare sau incalzirea obiectului. Incalzitorul cu apa poate fi folosit si pentru racirea apei. Ca standard, este posibil sa instalati al doilea cooler de apa sau evaporatorul direct al pompei de caldura pentru a asigura racire, dar si post-incalzire si incalzire.
Server web integrat
Un mare avantaj este posibilitatea de a controla sau monitoriza unitatile de la distanta pe internet, folosind un server web incorporat in sistemul de control digital RD5. Aceasta nu inseamna doar confortul unei optiuni de control de la distanta pentru utilizator, ci si o servisare mult simplificata, mai convenabila si mult mai ieftina.
Parametri tehnici
- Carcasa unitatii: O structura fara cadru, cu izolatie termica din vata minerala, groasa de 30 mm, cu captuseli externe si interne, si suprimarea puntilor termice.
- Filtru G4 / F7 / FTU: Posibilitatea alegrii intre filtrele de panza standard categoria G4 / F7 sau filtrele cu caseta de categoria G4 / F7. In cazul filtrului de circulare (inferior recuperarii), este posibil sa selectati o panza cu filtru de carbon FTU, care restrictioneaza in mod activ patrunderea mirosurilor la pornirea circularii in casa.
- Optiuni de conectare: Sistemul de control standard permite conectarea cu o gama larga de senzori externi ai calitatii aerului cu contact comutator sau o priza 0 - 10 V. Controlul supapelor de incalzire, care pot fi inchise si mixte si, datorita celor 2+1 senzori de temperatura si 3 senzori de presiune, operarea optima a unitatii fiind asigurata in fiecare mod.
- Acces facil: Usa se deschide complet, pentru acces usor in unitate si face ca inlocuirea filtrelor si alte operatiuni, dupa instalare, sa fie mai usoare.
- Bypass care poate fi complet inchis: In cazul versiunii digitale, operarea bypass-ului este controlata automat, in functie de temperaturile setate. Cand este deschis, schimbatorul de recuperare este complet inchis.
- Energie: Raportul dintre puterea de intrare a ventilatoarelor si castigul din recuperare in timpul ventilatiei atinge valoarea de eficienta a energiei 17-25, adica pana la 25 W din energia din aerul evacuat este recuperata din 1 W din energia electrica utilizata pentru operarea in modul ventilatie. Raport efectiv 1:25.
- Protectie automata impotriva inghetului: Este asigurata prin echilibrarea vitezei ventilatorului la evacuarea aerului si intrarea aerului sau prin instalarea pre-incalzitorului electric.
- Flux constant: Controlul debitului unitatii pentru un flux constant, incorporat ca standard.
- Post-incalzire si incalzire: Incalzitorul de apa calda sau incalzitorul electric incorporat permite post-incalzirea aerului pentru recuperare si incalzire pentru incalzire cu aer cald.
- Unitatile sunt echipate cu modulul de control ATREA RD5. Acest sistem respecta toate cerintele posibile pentru un sistem modern si usor de utilizat.

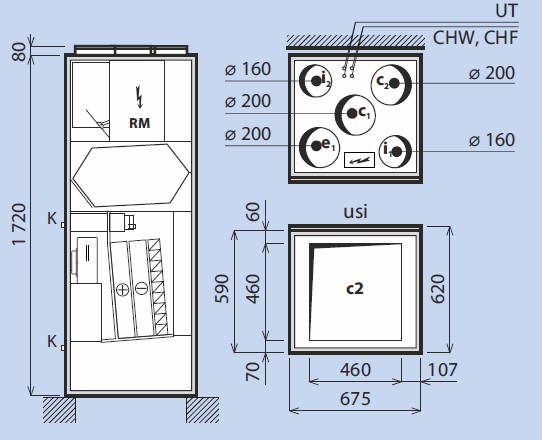

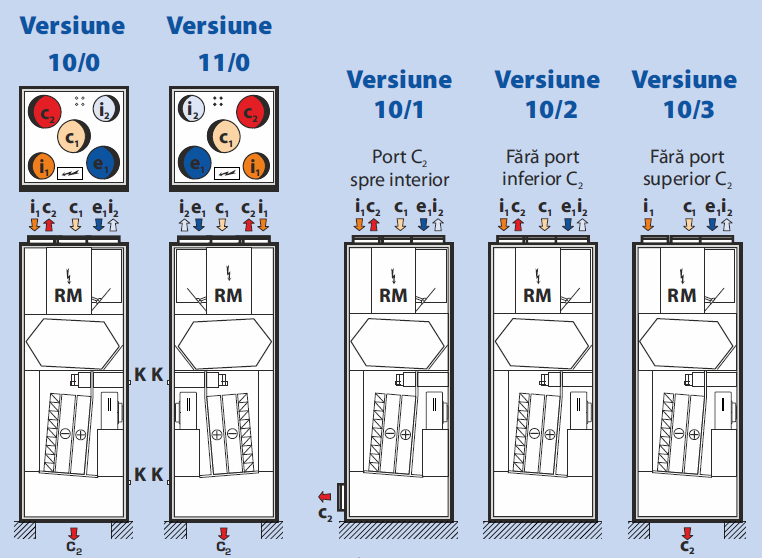

Legenda
| e1 |
admisie aer proaspat |
| c1 |
admisie aer de recirculare |
| c2 |
evacuare aer de recirculare si aer proaspat |
| i1 |
admisie aer evacuat |
| i2 |
evacuare aer evacuat |
| K |
vacuare condens |
| UT |
racord pentru apa calda (T) sau energie electrica (E) |
| CHF |
racord racire mecanica |
| CHW |
racord racire apa |
| RM |
modul de control digital RD5 |
Sistemul de control RD5:
- Este o automatizare de ultima generatie ce permite accesul unitatii prin internet si un control precis al componentelor. Include protocol Modbus standard. Optional: KNX si Bucnet
- Permite conectarea unei game variate de senzori, baterii electrice, baterii pe apa si clapeti de inchidere asigura recuperatorului de caldura o protectie continua impotriva inghetului
- Monitorizeaza schimbarea filtrelor
- Include sistem automat de diagnoza ce permite alerta prin email a furnizorului
- Include temporizator integrat cu program zilnic si saptamanal
- Permite controlul ventilatiei pe 2 zone
- Permite controlul unitatii in debit constant - CAV. Este o cerinte obligatorie pentru casele pasive
- Ofera optiunea de schimbare in oglinda a pozitiei aparatelor EC5, de pe partea dreapta pe partea stanga si invers, prin simpla modificare a unui parametru in meniul de automatizare

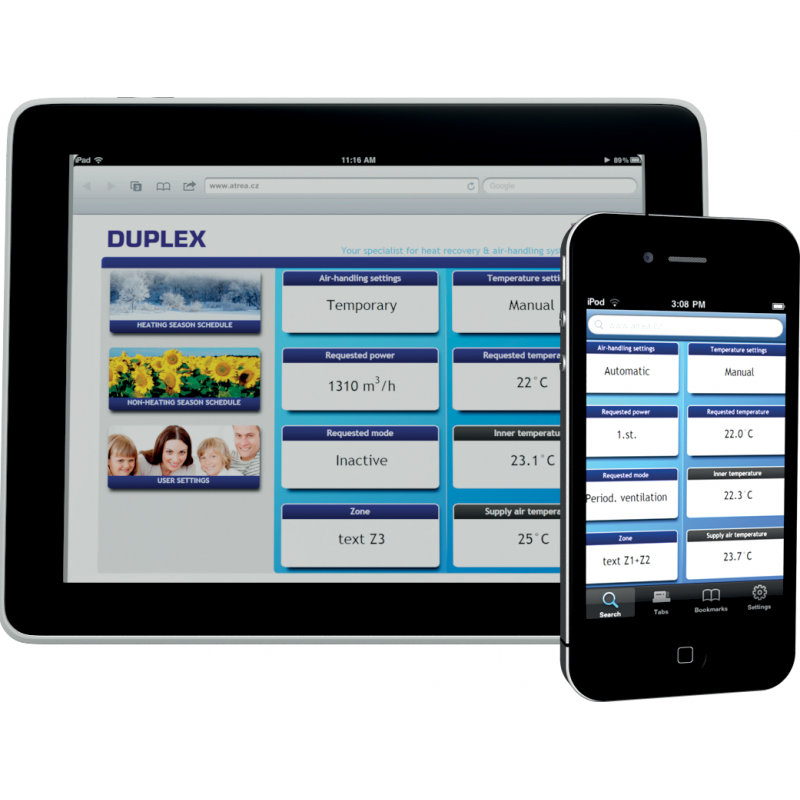

- Include modul integrat pentru controlul si monitorizarea dispozitivului de ventilatie prin intermediul serverului web (LAN/internet). Acest modul faciliteaza punerea in functiune si intretinerea. In plus, asigura citirea usoara a datelor de operare sau operarea facila a tuturor elementelor de meniu (program saptamanal, temperatura, moduri de functionare etc.) prin PC, laptop, tableta sau smartphone
- Asigura inregistrarea si urmarirea completa a tuturor semnalelor de pe unitate pentru ultima luna de functionare.
Optiuni de control RD5:
- Functie flux constant - in toate modurile de operare
- Senzori CO₂, senzori de umiditate relativa, senzori ai calitatii aerului - operare automata a dispozitivului folosind valori de la senzori
- Universalitate - programul de control al unitatii ca standard include functii pentru controlul unei game largi de dispozitive periferice
- Selectarea functiilor utilizate este realizata prin reglare libera, cu posibila salvare ulterioara si protectie prin conexiune internet
- Modbus TCP - comunicare universala si deschisa cu un sistem de control superior, folosind un protocol definit
- Setarea parametrilor de catre utilizator - setarea programelor saptamanale pentru performanta ventilatiei si functia de incalzire a aerului. Setare manuala instant pentru confortul utilizatorului, control prin semnale externe cand o lumina este aprinsa in baie sau toaleta
- Optiune de intarziere a pornirii si opririi - setarea de semnale externe
- Utilizarea circularii aerului - este posibila schimbarea automata de circulare a aerului prin comutarea contactului. Acest lucru este posibil de exemplu, in cazul incalzirii la semineu sau activarii racirii
- Combinatie de post-incalzire, pre-incalzire si racire - sistemul de control permite controlul automat in functie de o temperatura setata, atat la intrarea aerului, cat si intr-un spatiu. Mai mult, acesta reuseste sa controleze si circuitele independente (de exemplu, incalzirea in baie)
- Compartimentare - optiunea de a imparti spatiul in zone si a defini operarea lor
- Conexiune internet ca standard - acces usor prin calculator personal, tableta sau smart phone.
- Sprijinul gospodariilor inteligente - un control incorporat R5 este sprijinit de producatori renumiti de sisteme inteligente pentru gospodarii.
Tehnologia de dotare
- Control RD5 cu optiunea de conexiune la internet, BMS si multe alte intrari si iesiri
- Carcasa speciala cu izolatie de 30 mm elimina arcuirea termica, absoarbe zgomotul si indeplineste cerinte stricte de igiena
- Unitatea poate fi echipata ca standard cu pana la 2 schimbatoare pentru racirea sau incalzirea aerului
- Senzori de caldura pentru operarea complet automata a bypass-ului vara si a protectiei anti-inghet
- Ventilatoarele EC cu economisire de energie si fara intretinere asigura economii la costurile de operare si intretinere
- Lacat bypass care poate fi complet inchis cu actionare electrica servo drive
- Schimbatoare cu recuperare de caldura, in contracurent, ating pana la 91% eficienta a recuperarii, reduc semnificativ costurile de incalzire si asigura o recuperare rapida a investitiei
- Filtre de aer clasa G4 / F7 / FTU asigura o calitate foarte buna a mediului din interior si protejeaza schimbatorul cu recuperare impotriva mizeriei
- Lacat de circulare cu actionare electrica servo drive
- Racorduri circulare pentru conectarea tevilor rigide si flexibile
- Conexiune la internet
- Compatibilitate cu smart phone-uri, tablete si calculatoare.
