Unitatile VRV initiale care functionau cu agent R22 au fost inlocuite cu unitati VRVIII-Q cu agent R410A, fiind in conformitate cu ultimele standarde
Modernizarea sistemului de climatizare a turnului de birouri din Verona, Italia, a permis reducerea consumului de energie, sporirea gradului de confort si a capacitatii personalului de a comanda sistemul, asigurand inclusiv conformitatea cu modificarile aduse legislatiei europene privind agentii frigorifici.
R22: un agent frigorific pentru care timpul trece
Sistemele de climatizare care utilizeaza agent frigorific R22 vor fi curand depasite deoarece acest agent frigorific va fi complet interzis in Europa incepand cu 1 ianuarie 2015. Desi aceste sisteme pot fi utilizate si dupa aceasta data, nicio activitate de intretinere sau de reparatie la aceste tipuri de sisteme nu mai este autorizata. In realitate, aceasta interdictie expune firmele la riscul imobilizarii subite a sistemului lor de climatizare si, in consecinta, la riscul aparitiei unor posibile intreruperi ale activitatilor desfasurate.
Interzicerea utilizarii R22 nu inseamna neaparat ca societatile trebuie sa suporte costul inlocuirii integrale a sistemelor de climatizare. Solutia propusa de Daikin prin utilizarea sistemelor VRV-Q pentru inlocuirea sistemelor care functioneaza cu R22 permite, de exemplu, pastrarea traseului frigorific existent si eventual si a sistemelor de control si a unitatilor interioare instalate dupa 1996, fiind necesara doar inlocuirea unitatilor exterioare si a cutiilor BS pentru recuperarea energiei. Solutia permite reducerea costurilor cu pana la 50" fata de optiunea, de inlocuire a intregului sistem.
Inlocuirea sistemului de climatizare cu agent frigorific R22 din Torre Serenissima

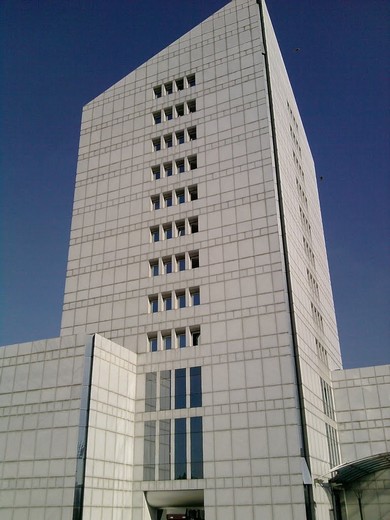

Sistemul VRV-Q a fost instalat pentru inlocuirea unui sistem VRV care functioneaza cu R22 cu ocazia renovarii Torre Serenissima, un turn de birouri de 11 etaje care adaposteste sediul societatii Brescia Padova Motorway din Verona, in nordul Italiei.
Instalat in 1997, sistemul initial cuprindea 39 de unitati de exterior racordate la 215 unitati interioare tip caseta si 35 de unitati de ventilatie VAM.
Instalatia functiona perfect, dar clientul, Vitruvius Serenissima SGR S.p.A, a decis sa profite de proiectul de renovare pentru a moderniza si sistemul de climatizare cu scopul de a imbunatati gradul de eficienta si confort si de a preveni efectele viitoarei interdictii a agentului R22.
Dupa ce a analizat mai multe optiuni, Vitruvius Serenissima SGR a ales sistemul VRV-Q pentru ca este rapid de instalat, necesita un deranjament minim si permitereutilizarea unei mari parti din infrastructura existenta.
Sistemele de climatizare care utilizeaza agent frigorific R22 vor fi curand depasite deoarece acest agent frigorific va fi complet interzis in Europa incepand cu 1 ianuarie 2015. Desi aceste sisteme pot fi utilizate si dupa aceasta data, nicio activitate de intretinere sau de reparatie la aceste tipuri de sisteme nu mai este autorizata. In realitate, aceasta interdictie expune firmele la riscul imobilizarii subite a sistemului lor de climatizare si, in consecinta, la riscul aparitiei unor posibile intreruperi ale activitatilor desfasurate.
Interzicerea utilizarii R22 nu inseamna neaparat ca societatile trebuie sa suporte costul inlocuirii integrale a sistemelor de climatizare. Solutia propusa de Daikin prin utilizarea sistemelor VRV-Q pentru inlocuirea sistemelor care functioneaza cu R22 permite, de exemplu, pastrarea traseului frigorific existent si eventual si a sistemelor de control si a unitatilor interioare instalate dupa 1996, fiind necesara doar inlocuirea unitatilor exterioare si a cutiilor BS pentru recuperarea energiei. Solutia permite reducerea costurilor cu pana la 50" fata de optiunea, de inlocuire a intregului sistem.
Inlocuirea sistemului de climatizare cu agent frigorific R22 din Torre Serenissima
Sistemul VRV-Q a fost instalat pentru inlocuirea unui sistem VRV care functioneaza cu R22 cu ocazia renovarii Torre Serenissima, un turn de birouri de 11 etaje care adaposteste sediul societatii Brescia Padova Motorway din Verona, in nordul Italiei.
Instalat in 1997, sistemul initial cuprindea 39 de unitati de exterior racordate la 215 unitati interioare tip caseta si 35 de unitati de ventilatie VAM.
Instalatia functiona perfect, dar clientul, Vitruvius Serenissima SGR S.p.A, a decis sa profite de proiectul de renovare pentru a moderniza si sistemul de climatizare cu scopul de a imbunatati gradul de eficienta si confort si de a preveni efectele viitoarei interdictii a agentului R22.
Dupa ce a analizat mai multe optiuni, Vitruvius Serenissima SGR a ales sistemul VRV-Q pentru ca este rapid de instalat, necesita un deranjament minim si permitereutilizarea unei mari parti din infrastructura existenta.
Solutia
Noul sistem, conceput de proiectantul Serenissima Trading Systems, este aproape identic cu fostul sistem, fiecare etaj fiind echipat cu 2 unitati exterioare VRV-Q, 26 unitati interioare si 2 unitati VAM.

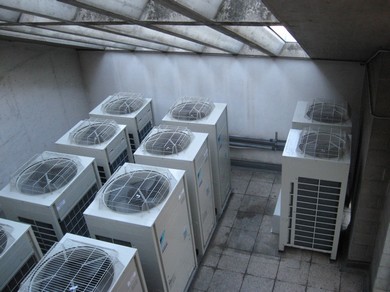

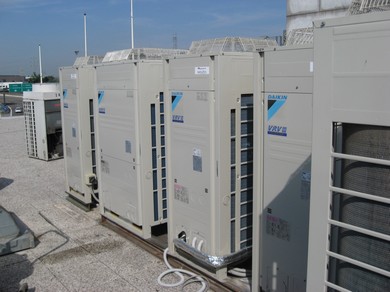

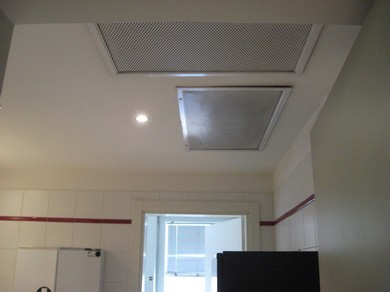

Unitatile interioare existente ar fi putut fi reutilizate, insa, pentru a imbunatati distributia temperaturii si a confortului personalului, ele au fost inlocuite cu unitati noi de tip caseta. Noile unitati de exterior sunt instalate in acelasi loc ca cele vechi, dar fiind mult mai compacte, au devenit mai accesibile pentru intretinere si mentenanta si li s-au imbunatatit conditiile de aspiratie a debitului de aer.
Singura diferenta majora intre vechea si noua instalatie se gaseste la etajul 10 si etajul 11 unde se afla mai multe birouri individuale. Tinand cont de dispunerea acestor etaje, necesarurile de incalzire si de racire a birourilor sunt diferite, drept pentru care, in scopul de a imbunatati flexibilitatea si eficienta instalatiei s-a decis modernizarea pompei de caldura VRV printr-un sistem cu recuperarea caldurii.
Pentru a garanta continuitatea activitatilor instalarea a trebuit sa fie riguros planificata. Dat fiind ca sistemul VRV este unul modular, instalarea a putut fi realizata in etape pe durata a mai multe week-end-uri in perioada martie - septembrie.
Noul sistem, conceput de proiectantul Serenissima Trading Systems, este aproape identic cu fostul sistem, fiecare etaj fiind echipat cu 2 unitati exterioare VRV-Q, 26 unitati interioare si 2 unitati VAM.
Unitatile interioare existente ar fi putut fi reutilizate, insa, pentru a imbunatati distributia temperaturii si a confortului personalului, ele au fost inlocuite cu unitati noi de tip caseta. Noile unitati de exterior sunt instalate in acelasi loc ca cele vechi, dar fiind mult mai compacte, au devenit mai accesibile pentru intretinere si mentenanta si li s-au imbunatatit conditiile de aspiratie a debitului de aer.
Singura diferenta majora intre vechea si noua instalatie se gaseste la etajul 10 si etajul 11 unde se afla mai multe birouri individuale. Tinand cont de dispunerea acestor etaje, necesarurile de incalzire si de racire a birourilor sunt diferite, drept pentru care, in scopul de a imbunatati flexibilitatea si eficienta instalatiei s-a decis modernizarea pompei de caldura VRV printr-un sistem cu recuperarea caldurii.
Pentru a garanta continuitatea activitatilor instalarea a trebuit sa fie riguros planificata. Dat fiind ca sistemul VRV este unul modular, instalarea a putut fi realizata in etape pe durata a mai multe week-end-uri in perioada martie - septembrie.
Instalarea realizata la sfarsit de saptamana a minimizat intrerupera activitatilor

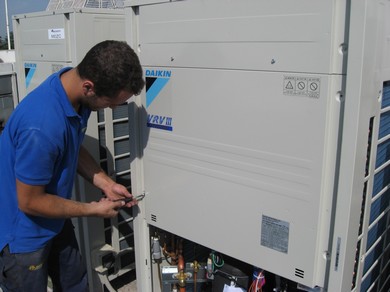

Personalul Brescia Padova Motorway incheie lucrul mai devreme vinerea, ceea ce a permis firmei de instalatii Termosanitaria Pasinato sa opreasca unitatile exterioare dimineata pentru a recupera agentul frigorific R22. Dupa plecarea personalului (in jur de ora 14:00), echipa a inceput demontarea si inlocuirea unitatilor interioare. A doua zi, unitatile exterioare au fost demontate si inlocuite cu noile unitati VRV-Q, dupa care santierul a fost curatat. Sistemul a fost verificat si pus in functiune luni dimineata la prima ora, la timp pentru deschiderea birourilor. De asemenea, lucrarile de instalare nu au avut nici un impact asupra desfasurarii normale a activitatii.

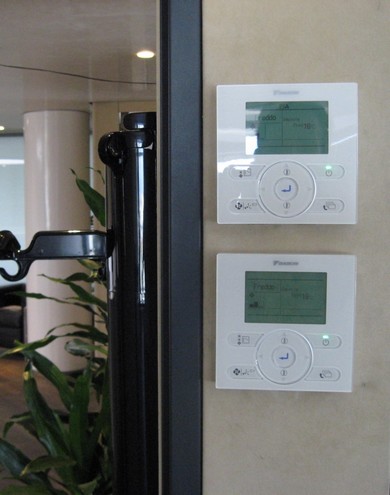

Noul sistem este comandat de patru sisteme de control Intelligent Touch Manager de la Daikin, fiecare putand comanda maxim 64 de unitati interioare. Aceste controlere usor de utilizat si accesibile prin intermediul unui ecran tactil interactiv permit reglarea climatizarii pe zone, ceea ce aduce un plus de flexibilitate si sporeste eficienta energetica a cladirii.
Personalul Brescia Padova Motorway incheie lucrul mai devreme vinerea, ceea ce a permis firmei de instalatii Termosanitaria Pasinato sa opreasca unitatile exterioare dimineata pentru a recupera agentul frigorific R22. Dupa plecarea personalului (in jur de ora 14:00), echipa a inceput demontarea si inlocuirea unitatilor interioare. A doua zi, unitatile exterioare au fost demontate si inlocuite cu noile unitati VRV-Q, dupa care santierul a fost curatat. Sistemul a fost verificat si pus in functiune luni dimineata la prima ora, la timp pentru deschiderea birourilor. De asemenea, lucrarile de instalare nu au avut nici un impact asupra desfasurarii normale a activitatii.
Noul sistem este comandat de patru sisteme de control Intelligent Touch Manager de la Daikin, fiecare putand comanda maxim 64 de unitati interioare. Aceste controlere usor de utilizat si accesibile prin intermediul unui ecran tactil interactiv permit reglarea climatizarii pe zone, ceea ce aduce un plus de flexibilitate si sporeste eficienta energetica a cladirii.
VRV-Q: un sistem care permite economie de bani si reducerea emisiilor de CO2
Conform analizei de cost si a studiului de impact asupra mediului efectuate de catedra de tehnica de gestiune din cadrul Institutului Politehnic din Milano, efectuate pe toata durata de viata a echipamentelor - de aproximativ 15 ani - noul sistem va permite societatii Vitruvius Serenissima SGR sa economiseasca intre 98 084 € si 326 429 € comparativ cu vechiul sistem si sa reduca emisiile de CO2 cu 14 000 kg pana la 64 500 kg.
Utilizand sistemul VRV-Q, proiectul a raspuns perfect strategiei clientului care dorea un sistem modern care sa permita atat un control mai bun asupra climatului interior, reducerea cheltuielilor de functionare si consolidarea statutului de cladire ecologica, cat si armonizarea cu prevederile legislatiei europene.
Lipsa unor perturbari si rapiditatea instalarii au reprezentat avantajul principal, explica Maurizio Casarola, administrator in cadrul Vitruvius Serenissima SGR. "Datorita planificarii, aprovizionarii cu materiale si rapiditatii instalarii si a punerii in functiune, am putut termina operatiunea de modernizare fara a intrerupe munca nici macar pentru o jumatate de zi"
Tinand cont de aplicarea iminenta a interdictiei de utilizare a agentului frigorific R22, e timpul ca firmele sa reflecteze la modul in care isi pot moderniza sistemele de climatizare. Cu toate acestea, asa cum demonstreaza si acest proiect, interzicerea agentului frigorific R22 nu inseamna neaparat aparitia de perturbari majore in activitatea desfasurata sau costul ridicat al inlocuirii complete a sistemelor existente.
Unitatile VRV initiale care functionau cu agent R22 au fost inlocuite cu unitati VRVIII-Q cu agent R410A. VRV permite controlul individual al climatului in diverse zone ale cladirii.
Lista echipamentelor
- 22 unitati exterioare VRV-Q RQYQ
- 6 unitati exterioare VRV-Q RQEQ
- 33 unitati interioare de pardoseala FXLQ
- 182 unitati necarcasate de tavan fals FSXQ
- 190 telecomenzi cu fir BRC
- 31 cutii de racordare BSVQ
- 4 sisteme de control Intelligent Touch Controller
In cazul in care doriti sa aflati mai multe despre produsele Daikin utilizate la acest proiect, faceti clic pe pozele prezentate mai jos sau cereti oferta de pret ori alte informatii de la persoana de contact a firmei Daikin Airconditioning Central Europe Romania Srl, folosind butonul corespunzator.
