Studiu de caz despre reconstructia centralei termice
Indiferent daca vorbim de cladiri publice, case unifamiliale, hale industriale sau cladiri private, cum ar fi case de oaspeti sau hoteluri, unele din principalele cerinte pentru sistemele de incalzire sunt costurile de functionare reduse si un impactul minim asupra mediului. Cladirile noi sunt in prezent proiectate si realizate utilizand standarde de economisire a energiei, unde este nevoie de mult mai putina energie pentru incalzire decat acum cativa ani.
Prin urmare, scopul lucrarii este de a sublinia necesitatea cresterii eficientei energetice a surselor de caldura inclusiv pentru cladirile existente, ca parte integranta a renovarii complexe a cladirilor. Lucrarea descrie alegerea celei mai potrivite solutii tehnice pentru reconstructia partiala a unei surse de caldura, cu accent pe sarcina de a se asigura ca solutia realizata aduce in cel mai scurt timp cea mai mare economie de energie posibila cu mentinerea functionarii hotelului.
Cel mai mare complex de wellness din Slovacia merita o abordare extrem de profesionista si responsabila
Prin urmare, scopul lucrarii este de a sublinia necesitatea cresterii eficientei energetice a surselor de caldura inclusiv pentru cladirile existente, ca parte integranta a renovarii complexe a cladirilor. Lucrarea descrie alegerea celei mai potrivite solutii tehnice pentru reconstructia partiala a unei surse de caldura, cu accent pe sarcina de a se asigura ca solutia realizata aduce in cel mai scurt timp cea mai mare economie de energie posibila cu mentinerea functionarii hotelului.
Cel mai mare complex de wellness din Slovacia merita o abordare extrem de profesionista si responsabila

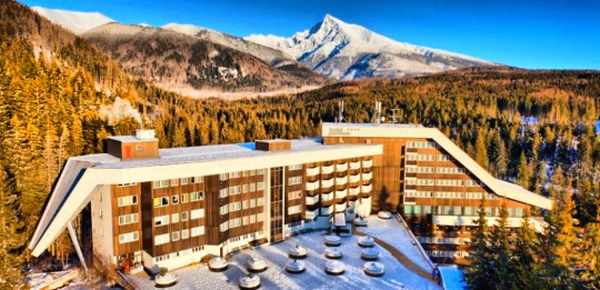

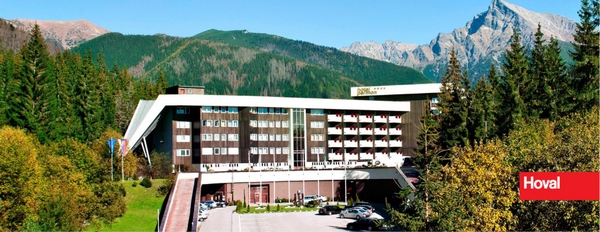

Hotelul exclusivist de patru stele, Grand Hotel Permon este situat in mijlocul naturii, intr-un cadru superb al Muntilor Tatra, inconjurat de paduri de conifere si este una dintre cele mai renumite statiuni turistice de schi din Tatras. Hotelul ofera servicii si cazare cu un grad ridicat de satisfacere, chiar si pentru cei mai exigenti oaspeti. In hotel exista cel mai mare centru de wellness din Slovacia si, de asemenea, acest complex a reprezentat o provocare pentru Hoval de a aborda responsabil si eficient acest proiect. Hoval nu doar foloseste sloganul "Responsabilitatea pentru energie si mediu", ci il si pune in aplicare in cadrul fiecarui proiect.
Hotelurile sunt un grup foarte specific de cladiri in ceea ce priveste cerintele privind energia, apa calda si incalzirea. In functie de ocuparea hotelului, cerintele privind alimentarea cu energie se schimba continuu pe parcursul intregului an. Proprietarii hotelurilor sustin adesea ca este dificil sa facem estimari in acest sector. Aceasta este o afacere riscanta si solicitanta din punct de vedere financiar; Dar daca se desfasoara bine, se poate obtine un profit pe masura. Incalzirea si apa calda reprezinta cele mai mari costuri in ceea ce priveste consumul de energie.
Descrierea sursei existente de caldura
Constructia hotelului Permon a avut loc in anii saptezeci ai secolului trecut. Dat fiind faptul ca in acel moment nu exista gaz, instalatia tehnica din camera cazanului a fost proiectata folosind cazane de apa calda din otel cu arzatoare cu aer insuflat pe combustibil lichid. La inceputul anilor nouazeci au fost amplasate conducte de gaz in sala cazanelor si 4 cazane noi, model clasic, cu o putere nominala a cazanului de 1.040 kW si PHD 18 arzatoare cu gaz PZ au fost instalate in sala cazanelor. Cazanele prin intermediul arzatoarelor realizeaza o reglare a capacitatii termice in doua trepte 50%/100%.
Apa calda a fost preparata centralizat in incalzitoare stationare de otel de 6,3 m³. In prezent, exista doar doua cazane clasice, un nou cazan Hoval UltraGas UG 1440D si o metoda absolut noua de preparare a apei calde.
Analiza nevoilor clientului si proiectarea solutiei tehnice
Chiar daca investitia intr-o noua centrala termica nu este vizibila, ca in cazul unui restaurant modern cu mancaruri delicioase, dar din punct de vedere practic, are un impact imens asupra confortului clientilor. De aceea, directorul tehnic al hotelului a initiat o crestere constanta a cerintelor de caldura si in special a necesarului de preparare a apei calde.
Care au fost cele mai importante criterii prezentate expertilor Hoval?
Hotelurile sunt un grup foarte specific de cladiri in ceea ce priveste cerintele privind energia, apa calda si incalzirea. In functie de ocuparea hotelului, cerintele privind alimentarea cu energie se schimba continuu pe parcursul intregului an. Proprietarii hotelurilor sustin adesea ca este dificil sa facem estimari in acest sector. Aceasta este o afacere riscanta si solicitanta din punct de vedere financiar; Dar daca se desfasoara bine, se poate obtine un profit pe masura. Incalzirea si apa calda reprezinta cele mai mari costuri in ceea ce priveste consumul de energie.
Descrierea sursei existente de caldura
Constructia hotelului Permon a avut loc in anii saptezeci ai secolului trecut. Dat fiind faptul ca in acel moment nu exista gaz, instalatia tehnica din camera cazanului a fost proiectata folosind cazane de apa calda din otel cu arzatoare cu aer insuflat pe combustibil lichid. La inceputul anilor nouazeci au fost amplasate conducte de gaz in sala cazanelor si 4 cazane noi, model clasic, cu o putere nominala a cazanului de 1.040 kW si PHD 18 arzatoare cu gaz PZ au fost instalate in sala cazanelor. Cazanele prin intermediul arzatoarelor realizeaza o reglare a capacitatii termice in doua trepte 50%/100%.
Apa calda a fost preparata centralizat in incalzitoare stationare de otel de 6,3 m³. In prezent, exista doar doua cazane clasice, un nou cazan Hoval UltraGas UG 1440D si o metoda absolut noua de preparare a apei calde.
Analiza nevoilor clientului si proiectarea solutiei tehnice
Chiar daca investitia intr-o noua centrala termica nu este vizibila, ca in cazul unui restaurant modern cu mancaruri delicioase, dar din punct de vedere practic, are un impact imens asupra confortului clientilor. De aceea, directorul tehnic al hotelului a initiat o crestere constanta a cerintelor de caldura si in special a necesarului de preparare a apei calde.
Care au fost cele mai importante criterii prezentate expertilor Hoval?
- sa propuna un cazan adecvat pentru spatiul din cadrul centralei termice
- noul cazan sa se potriveasca cu diametrul cosului existent
- conectarea cazanului la sistemele de distributie existente trebuie sa fie simpla si functionala
- sa propuna proiectarea unei preparari de apa calda flexibila si eficienta din punct de vedere energetic pentru intregul hotel si centru de wellness.
Pe masura ce Hoval are printre referintele sale hoteluri de renume mondial din intreaga lume, nu am subestimat nici situatia de fata si am abordat proiectarea cu toata responsabilitatea.
Cel mai important rol aici este jucat de sursa de caldura. Sistemul trebuie sa functioneze eficient, indiferent de sarcinile partiale, care se schimba foarte mult in hoteluri. Este o adevarata provocare de a asigura confortul oaspetilor atat in momentele in care hotelul este ocupat la capacitate maxima in timpul sezonului de varf, cat si in extra sezon cand cererea este mult mai redusa. Aceast lucru inseamna ca trebuie selectata sursa de caldura care poate fi utilizata pentru a modula puterea maxima posibila fara pierderi semnificative in ceea ce priveste eficienta. De asemenea, controlul caldurii este deosebit de important in cazul hotelurilor in timpul lunilor reci, cand temperatura camerelor neocupate este redusa la minim, in timp ce temperatura din camerele utilizate poate fi controlata dupa preferintele individuale ale clientilor.
Cand cerintele energetice se schimba, cea mai buna solutie este un echipament care permite controlul facil al puterii, cum ar fi un arzator modulant. Cazanul in condensatie UltraGas este un astfel de echipament. Acesta este unul din cele mai eficiente cazane disponibile in momentul de fata pe piata, caracterizat de o eficienta energetica de pana la 109.9%. Aceasta este o caracteristica foarte importanta deoarece permite acestui echipament sa obtina acelasi efect de incalzire in timp ce consuma mai putin combustibil. Acest lucru are ca efect direct reducerea costurilor de operare. Eficienta de neegalat a cazanului se datoreaza schimbatorului patentat AluFer – care combina beneficiile inoxului si aluminiului. Aliajul de aluminiu folosit in partea prin care circula gazele arse creste recuperarea de caldura cu 20% comparativ cu schimbatoarele de caldura din otel inoxidabil, asigurand un schimb de caldura uniform. Datorita acestui proces, gazele arse pot fi racite cu usurinta. O alta solutie inovatoare utilizata la cazanele in condensatie UltraGas este implementarea separata a retururilor cald/rece. Rezultatul este ca partea inferioara a cazanului are conditii ideale pentru o condensare eficienta. Aceasta solutie creste eficienta cazanelor UltraGas® cu 8% in comparatie cu alte cazane in condensatie.

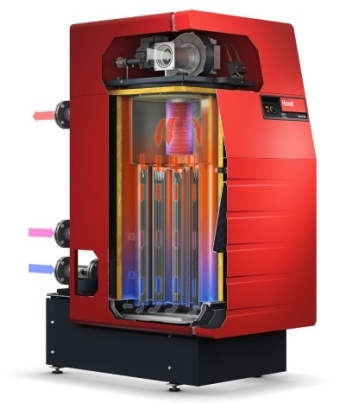

Arzatoarele radiante cu sistem de ardere si modulare ale cazanelor in condensatie sunt special proiectate si fabricate din cele mai bune materiale rezistente la temperaturi inalte, ceea ce garanteaza o durata de viata si o siguranta operationala foarte buna. Arzatoarele UltraGas® pentru cazanele pe gaz utilizeaza sistemul UltraClean®, capacitatea de modulare a acestora ajusteaza puterea arzatorului la cerintele curente. Acest sistem scade frecventa de comutare si garanteaza o combustie curata, cu emisii scazute si eficienta.
Selectarea cazanului si boilerului adecvat
Cand cerintele energetice se schimba, cea mai buna solutie este un echipament care permite controlul facil al puterii, cum ar fi un arzator modulant. Cazanul in condensatie UltraGas este un astfel de echipament. Acesta este unul din cele mai eficiente cazane disponibile in momentul de fata pe piata, caracterizat de o eficienta energetica de pana la 109.9%. Aceasta este o caracteristica foarte importanta deoarece permite acestui echipament sa obtina acelasi efect de incalzire in timp ce consuma mai putin combustibil. Acest lucru are ca efect direct reducerea costurilor de operare. Eficienta de neegalat a cazanului se datoreaza schimbatorului patentat AluFer – care combina beneficiile inoxului si aluminiului. Aliajul de aluminiu folosit in partea prin care circula gazele arse creste recuperarea de caldura cu 20% comparativ cu schimbatoarele de caldura din otel inoxidabil, asigurand un schimb de caldura uniform. Datorita acestui proces, gazele arse pot fi racite cu usurinta. O alta solutie inovatoare utilizata la cazanele in condensatie UltraGas este implementarea separata a retururilor cald/rece. Rezultatul este ca partea inferioara a cazanului are conditii ideale pentru o condensare eficienta. Aceasta solutie creste eficienta cazanelor UltraGas® cu 8% in comparatie cu alte cazane in condensatie.
Arzatoarele radiante cu sistem de ardere si modulare ale cazanelor in condensatie sunt special proiectate si fabricate din cele mai bune materiale rezistente la temperaturi inalte, ceea ce garanteaza o durata de viata si o siguranta operationala foarte buna. Arzatoarele UltraGas® pentru cazanele pe gaz utilizeaza sistemul UltraClean®, capacitatea de modulare a acestora ajusteaza puterea arzatorului la cerintele curente. Acest sistem scade frecventa de comutare si garanteaza o combustie curata, cu emisii scazute si eficienta.
Selectarea cazanului si boilerului adecvat

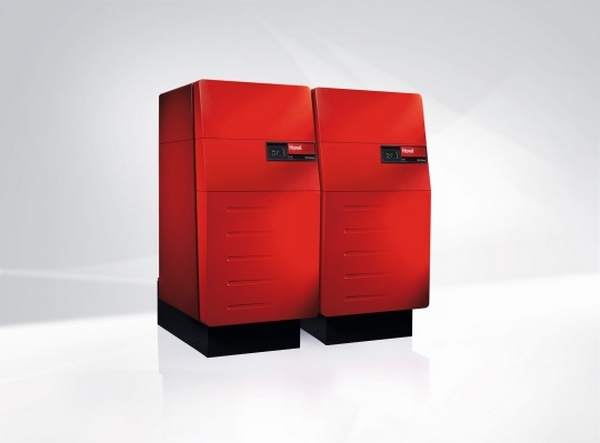

In ceea ce priveste evaluarea finala si realizarea selectiei intre un cazan de joasa temperatura si un cazan in condensatie din portofoliul Hoval, echipamentul UltraGas® 1440D a fost alegerea finala, fiind luate in considerare urmatoarele aspecte: pretul cazanului, costurile operationale, cat si perioada de amortizare a investitiei. Solutia pentru care s-a optat s-a dovedit a fi cea mai avantajoasa din punct de vedere economic, cat si in ceea ce priveste perspectivele de viitor.
Prepararea apei calde poate parea o problema simpla la prima vedere. Pentru un hotel mare, este totusi necesar sa se aleaga o solutie de preparare a apei calde care sa reactioneze in mod flexibil la schimbarile bruste ale consumului. De aceea, Hoval ofera o solutie eficienta, incalzitorul de apa Modul-plus.
Datorita confortului ridicat al incalzirii cu apa calda, Modul-plus este o alegere preferata de numeroase hoteluri de renume mondial. Acesta acopera orele de varf in salile de sport atunci cand toate dusurile sunt deschise in acelasi timp fara nici o perturbare. Acesta garanteaza o protectie sigura impotriva infectiilor din spitale si din cladirile de apartamente, pur si simplu oriunde exista cerinte ridicate in ceea ce priveste igiena apei. Procesul sau unic de igiena nu ofera nici o sansa dezvoltarii bacteriilor si Legionellei.
Beneficiile oferite de Modul Plus:
Prepararea apei calde poate parea o problema simpla la prima vedere. Pentru un hotel mare, este totusi necesar sa se aleaga o solutie de preparare a apei calde care sa reactioneze in mod flexibil la schimbarile bruste ale consumului. De aceea, Hoval ofera o solutie eficienta, incalzitorul de apa Modul-plus.
Datorita confortului ridicat al incalzirii cu apa calda, Modul-plus este o alegere preferata de numeroase hoteluri de renume mondial. Acesta acopera orele de varf in salile de sport atunci cand toate dusurile sunt deschise in acelasi timp fara nici o perturbare. Acesta garanteaza o protectie sigura impotriva infectiilor din spitale si din cladirile de apartamente, pur si simplu oriunde exista cerinte ridicate in ceea ce priveste igiena apei. Procesul sau unic de igiena nu ofera nici o sansa dezvoltarii bacteriilor si Legionellei.
Beneficiile oferite de Modul Plus:
- principiul contracurentului atunci cand are loc incalzirea apei pentru utilizarea maxima a energiei
- economie ridicata - costuri reduse
- garantarea productiei de apa calda in timpul cerintelor ridicate de consum
- fara probleme in ceea ce priveste depunerile.
Inlocuirea cazanului clasic existent cu eficienta scazuta cu cazanul in condensatie Hoval UltraGas 1440D cu randament ridicat va avea ca rezultat economii de gaze naturale, energetice si in ceea ce priveste emisiile.
Cazanul in condensatie Hoval UltraGas 1440D este in prezent in functiune, iar cazanul existent este adaugat in functie de necesitati in timpul sezonului de incalzire. Cel de-al treilea cazan clasic existent este folosit ca rezerva si poate fi utilizat daca este necesar. In timpul functionarii pe timp de vara, cand se prepara numai apa calda si functioneaza centrul de wellness, se utilizeaza doar cazanul in condensatie Hoval UltraGas 1440D.
Formula de calcul a consumului anual de gaze este:
BN= Qa / ηk x Hi
BN –Consumul anual de gaz natural m³/an
ηk –Eficienta cazanului la 80/60 °C
Hi – Valoarea calorifica a gazului natural kWh/m³
Qa – Energia termica generata de cazan(presupunerea este de 1.700 de ore/an la incarcarea completa a cazanului)
Folosind aceasta formula, se calculeaza consumul de gaz pentru solutia cu cazane individuale. Pentru a calcula, folosim nivelul de utilizare standardizat al cazanului, care corespunde mai mult functionarii reale a cazanului in camera destinata acestuia. Economiile obtinute prin utilizarea cazanulului in condensatie Hoval vor fi de min. 40,120 m³/an sau min. 423,266 kWh/an.

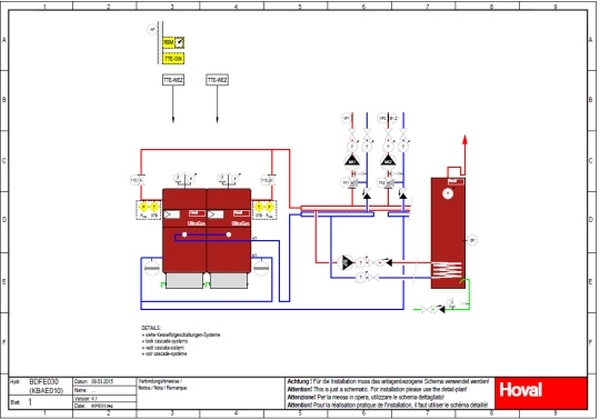

Deoarece cazanul Hoval UltraGas 1440D permite conectarea hidraulica prin separarea retururilor de temperatura scazuta sau ridicata, este creata o alta economie de combustibil de 8%, care este de 33.861 kWh/an in timpul functionarii. Se obtine in total o economie de min. 457.127 kWh/an. La mijlocul lunii decembrie 2010, noul cazan in condensatie a fost pus in functiune. Cu toate acestea, din consumul de gaz mentionat mai sus se poate observa ca, in ciuda cresterii productiei de caldura incepand din 2011, inlocuirea cazanului clasic cu cazanul in condensatie a dus la scaderea consumului anual de gaz. Daca investitorul nu ar fi decis sa faca acest pas, consumul anual de gaz ar fi fost considerabil mai mare, cu cca. 25 pana la 35%.
In plus fata de sistemul de economisire a gazelor naturale, instalarea cazanului in condensatie produce, de asemenea, o economie de energie electrica ca rezultat al puterii de intrare mai mici a motoarelor arzatoarelor:
Concluzii
Cerinta de a reduce costurile operationale crescande ale cladirilor se transforma in promovarea fara precedent a cazanelor in condensatie moderne, acestea inlocuind solutiile mai putin economice. Am fost capabili sa gasim solutia optima pentru obiectivul investitorului in ceea ce priveste modernizarea incalzirii odata cu renovarea hotelului din 2010-2011. Pe de o parte, centrul de welness a fost extins in mod considerabil, iar pe de alta parte, costurile operationale cu incalzirea au scazut considerabil.
Impreuna cu preparatorul de apa calda menajera Modul-plus, cazanul UltraGas garanteaza cea mai eficienta utilizare a combustibililor gazosi atat pentru cerintele de incalzire cat si pentru prepararea apei calde. Cazanele in condensatie moderne functioneaza bine atat in instalatiile noi, cat si in cladirile modernizate - indiferent daca vorbim de case, blocuri de apartamente, hoteluri sau sali mari.
In aceasta lucrare am dorit sa subliniem pe scurt si in mod adecvat necesitatea unei abordari cuprinzatoare a solutiei atunci cand renovam cladirile existente si, in acelasi timp, subliniind posibilitatile Hoval, o companie care ofera solutii de sistem pentru aplicatii foarte diversificate.
In cazul in care doriti sa aflati mai multe despre cazanul UltraGas sau despre boilerul pentru apa calda menajera Modul-plus, faceti clic pe pozele prezentate mai jos sau cereti oferta de pret ori alte informatii de la persoana de contact a firmei Hoval Srl, folosind butonul corespunzator.
Cazanul in condensatie Hoval UltraGas 1440D este in prezent in functiune, iar cazanul existent este adaugat in functie de necesitati in timpul sezonului de incalzire. Cel de-al treilea cazan clasic existent este folosit ca rezerva si poate fi utilizat daca este necesar. In timpul functionarii pe timp de vara, cand se prepara numai apa calda si functioneaza centrul de wellness, se utilizeaza doar cazanul in condensatie Hoval UltraGas 1440D.
Formula de calcul a consumului anual de gaze este:
BN= Qa / ηk x Hi
BN –Consumul anual de gaz natural m³/an
ηk –Eficienta cazanului la 80/60 °C
Hi – Valoarea calorifica a gazului natural kWh/m³
Qa – Energia termica generata de cazan(presupunerea este de 1.700 de ore/an la incarcarea completa a cazanului)
Folosind aceasta formula, se calculeaza consumul de gaz pentru solutia cu cazane individuale. Pentru a calcula, folosim nivelul de utilizare standardizat al cazanului, care corespunde mai mult functionarii reale a cazanului in camera destinata acestuia. Economiile obtinute prin utilizarea cazanulului in condensatie Hoval vor fi de min. 40,120 m³/an sau min. 423,266 kWh/an.
Deoarece cazanul Hoval UltraGas 1440D permite conectarea hidraulica prin separarea retururilor de temperatura scazuta sau ridicata, este creata o alta economie de combustibil de 8%, care este de 33.861 kWh/an in timpul functionarii. Se obtine in total o economie de min. 457.127 kWh/an. La mijlocul lunii decembrie 2010, noul cazan in condensatie a fost pus in functiune. Cu toate acestea, din consumul de gaz mentionat mai sus se poate observa ca, in ciuda cresterii productiei de caldura incepand din 2011, inlocuirea cazanului clasic cu cazanul in condensatie a dus la scaderea consumului anual de gaz. Daca investitorul nu ar fi decis sa faca acest pas, consumul anual de gaz ar fi fost considerabil mai mare, cu cca. 25 pana la 35%.
In plus fata de sistemul de economisire a gazelor naturale, instalarea cazanului in condensatie produce, de asemenea, o economie de energie electrica ca rezultat al puterii de intrare mai mici a motoarelor arzatoarelor:
- puterea electrica de alimentare a arzatorului Hoval UG 1440D 65 - 2.300 W
- cazan clasic 18 puterea electrica de alimentare a arzatorului PZ 2 x 3.000 W.
Concluzii
Cerinta de a reduce costurile operationale crescande ale cladirilor se transforma in promovarea fara precedent a cazanelor in condensatie moderne, acestea inlocuind solutiile mai putin economice. Am fost capabili sa gasim solutia optima pentru obiectivul investitorului in ceea ce priveste modernizarea incalzirii odata cu renovarea hotelului din 2010-2011. Pe de o parte, centrul de welness a fost extins in mod considerabil, iar pe de alta parte, costurile operationale cu incalzirea au scazut considerabil.
Impreuna cu preparatorul de apa calda menajera Modul-plus, cazanul UltraGas garanteaza cea mai eficienta utilizare a combustibililor gazosi atat pentru cerintele de incalzire cat si pentru prepararea apei calde. Cazanele in condensatie moderne functioneaza bine atat in instalatiile noi, cat si in cladirile modernizate - indiferent daca vorbim de case, blocuri de apartamente, hoteluri sau sali mari.
In aceasta lucrare am dorit sa subliniem pe scurt si in mod adecvat necesitatea unei abordari cuprinzatoare a solutiei atunci cand renovam cladirile existente si, in acelasi timp, subliniind posibilitatile Hoval, o companie care ofera solutii de sistem pentru aplicatii foarte diversificate.
In cazul in care doriti sa aflati mai multe despre cazanul UltraGas sau despre boilerul pentru apa calda menajera Modul-plus, faceti clic pe pozele prezentate mai jos sau cereti oferta de pret ori alte informatii de la persoana de contact a firmei Hoval Srl, folosind butonul corespunzator.
