Metoda inovatoare de recuperare a caldurii din cadrul sistemelor VRV de la Daikin

Recuperarea caldurii contribuie la crearea de spatii de birouri ecologice in Malmö, Suedia

Metoda inovatoare de recuperare a caldurii din cadrul sistemelor VRV de la Daikin joaca un rol crucial in cazul unei cladiri de birouri ecologice care reprezinta ultima dezvoltare sustenabila in zona istorica a portului Malmö.

In ultimul deceniu, zona de Vest a portului Malmö a devenit tinta unui proiect major de dezvoltare urbana sustenabila care, atunci cand va fi finalizat, va oferi locuinte pentru 20.000 de oameni, birouri, magazine si restaurante. Un aspect important al proiectului este aplicarea unor metode ecologice de proiectare, executie si constructie.

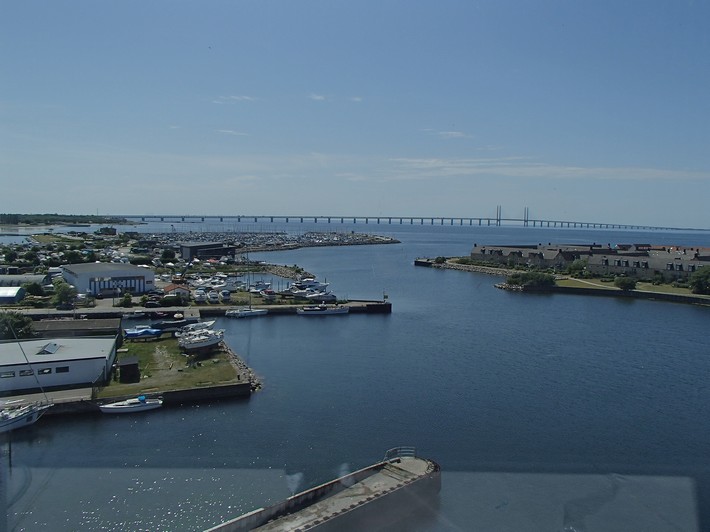

In Malmö, Proiectele de dezvoltare sustenabila cu arhitectura interesanta nu sunt limitate doar la Portul Vestic. Limhamn, langa podul Oresund, a fost candva portul feriboturilor care asigurau transportul intre Suedia si Danemarca. Aici se desfasoara in prezent lucrari pentru transformarea vechiului port intr-un port de agrement, iar ultima dezvoltare, si anume Dragörkajen (Cheiul Dragor), reflecta principiul ecologic adoptat in cadrul proiectelor de constructie la nivelul intregului oras.

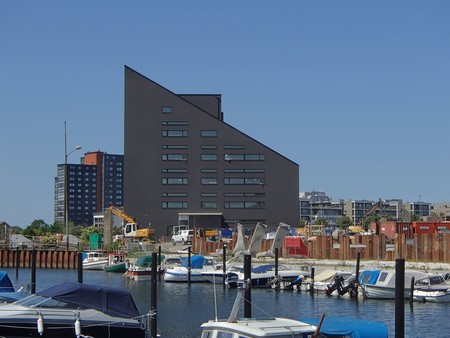

Dragörkajen: construit cu gandul la protejarea mediul inconjurator

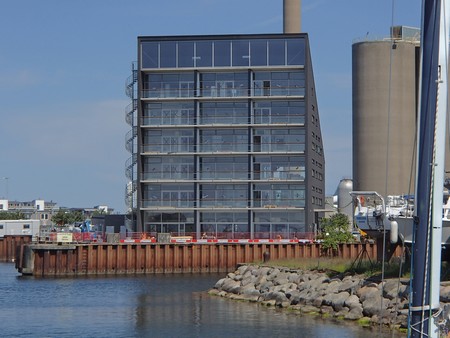

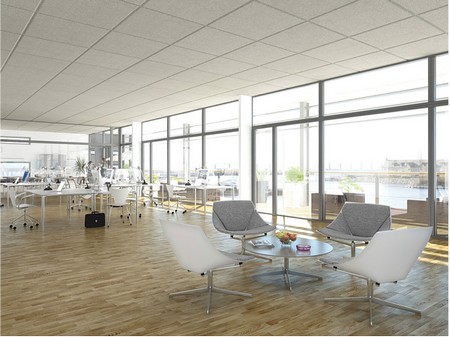

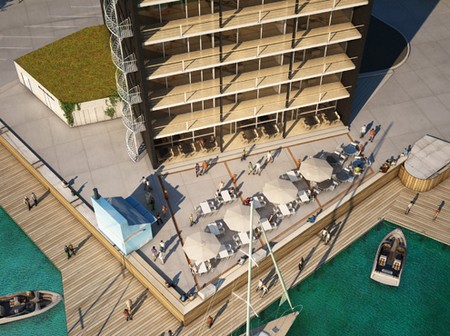

Proiectat de arhitectul Lars Asklund, Dragörkajen a fost construit de dezvoltatorul Klövern. Constructia adaposteste 1.500 mp de spatii de birouri, un restaurant cu preparate din fructe de mare, o crama, un centru de conferinte si magazine de desfacere.

Cladirea a fost construita tinand cont de protejarea mediului inconjurator, in culori inchise, proiectarea respectand o serie de principii prin care sa se creeze o cladire eficienta din punct de vedere energetic si cu un climat "sanatos, in care sa te simti bine", a explicat Asklund.
Jörgen Hagö de la firma de consultanta in constructii Hagö Consult, care a proiectat sistemul de climatizare pentru Dragörkajen, ne explica ca, pe timp de vara, temperatura la interior poate atinge si 25°C, dar climatul se mentine in continuare confortabil, si asta datorita aerului dezumidificat care este perceput ca fiind mai racoros decat aerul umed din exterior. "Intentia noastra este sa ne asiguram ca in cladire nu este prea rece in zilele calduroase de vara," a spus acesta.

"In sezonul de iarna, temperatura la interior nu va fi atat de ridicata incat sa creeze disconfort. O temperatura ambientala prea mare in combinatie cu aerul foarte uscat provoaca de multe ori iritatii la nivelul pielii si plamanilor", adauga Hagö.

Asigurarea unei climatizari eficiente
Climatul la interior va fi mentinut la parametrii doriti cu ajutorul unui sistem inovator de climatizare, extrem de eficient din punct de vedere energetic, furnizat de Daikin Suedia. "Daikin a venit cu un sistem ingenios care va utiliza recuperarea de caldura pentru a transfera caldura in exces de pe latura sudica, mai calda, a cladirii catre partea mai rece de la nord. Prin acest sistem se mentine un nivel de temperatura uniform de-a lungul intregii cladiri si se realizeaza economii importante de energie", explica Hagö.

Arhitectii, proprietarii de cladiri si ocupantii cauta din ce in ce mai mult solutii "integrate" pentru climatizarea cladirilor. Sistemul VRV cu recuperarea caldurii de la Daikin asigura incalzirea, racirea, ventilatia si prepararea apei calde permitand chiar si conectarea perdelelor de aer, preluand astfel "gratuit" caldura din zonele care necesita racire si folosind-o pentru incalzirea altor spatii sau pentru a prepara apa calda. Cladirea devine astfel mult mai eficienta printr-un consum minimal de energie (si implicit costuri reduse) si reduce nivelul emisiilor de carbon.
Sistemele VRV cu recuperarea caldurii de la Daikin sunt potrivite pentru o larga gama de aplicatii. Pot fi instalate in aproape orice tip de spatiu in care temperatura mediului ambiant se incadreaza intre -20°C si +46°C la functionarea in modul racire si +25°C si -15.5°C atunci cand functioneaza in modul incalzire. Sistemele VRV pot fi utilizate pentru climatizarea spatiilor de birouri, a hotelurilor, in restaurante si baruri, centre de agrement, centre medicale, magazine si cladiri publice.
Sistemele VRV dotate cu inverter asigura un nivel ridicat de eficienta deoarece isi adapteaza permanent debitul de agent frigorific pentru a satisface in permanenta cerintele cladirii si pentru a face fata variatiilor temperaturii de la exterior. Acest lucru se reflecta intr-un consum minim de energie, scazand astfel atat costurile de functionare cat si amprenta de carbon. In plus, toate zonele cladirii pot fi controlate independent una de cealalta, ceea ce sporeste si mai mult performanta energetica a cladirii.

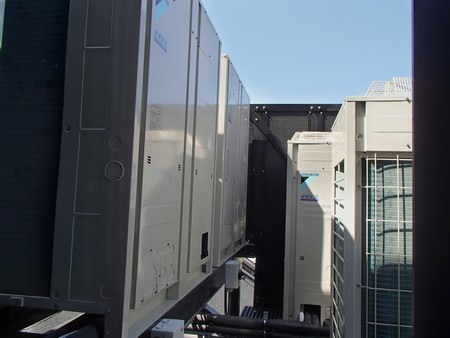

In Dragörkajen, contractantul VS Vent Syd AB instaleaza un numar de patru unitati VRV Daikin cu recuperarea caldurii, conectate la 56 de unitati de interioare de tip caseta de perete si unitati necarcasate de plafon fals, precum si 10 unitati de ventilatie VAM. Sistemul este monitorizat si controlat cu ajutorul controlerelor RTD-Net. Doua hidrobox-uri de temperatura ridicata Daikin vor folosi energia solara pentru a alimenta restaurantul cu apa calda.
Asklund continua si spune ca se asteapta ca Dragörkajen sa ofere un mediu excelent pentru chiriasi, carora le-a fost explicata teoria din spatele filosofiei unei climatizari eficiente si inovatoare. Acesta mai spune ca toata lumea a apreciat aceasta teorie ca pe o caracteristica foarte buna a cladirii.

Dragörkajen va deveni mai mult ca sigur o constructie de referinta pentru Limhamn si Malmö si este un exemplu excelent al modului in care pot fi combinate in mod armonios proiectarea sustenabila in constructii si conceptele de climatizare inovatoare, pentru a crea un climat de lucru confortabil si eficient, din punct de vedere energetic si ecologic.

Lista de echipamente:
  • 1x sistem cu recuperarea caldurii REMQ10P8 VRV III P Compact
  • 1x sistem cu recuperarea caldurii REMQ16P8 VRV III P Compact
  • 2x sistem cu recuperarea caldurii REYAQ16P VRV III REYAQ
  • 47x unitati de perete VRV FXAQ-P
  • 1x unitate necarcasata de tavan fals FXSQ20P
  • 8x caseta de taval fals cu jet de aer in 4 directii FXZQ-A (600x600)
  • 2x hidrobox cu temperatura ridicata HXHD125A
  • 5x unitati de ventilatie cu recuperarea caldurii VAM-FB
  • 5x radiatoare electrice VH4 pentru unitati VAM
  • 17xselector de linie BSV4Q-PV
  • 18x sisteme de control RTD-NET


In cazul in care doriti sa aflati mai multe despre produsele Daikin utilizate in acest proiect, faceti clic pe pozele prezentate mai jos sau cereti oferta de pret ori alte informatii de la persoana de contact a firmei Daikin Airconditioning Central Europe Romania Srl, folosind butonul corespunzator.
