Separator de grasimi ACO Grease Capture

Documente

prezentare detaliata

pdf 7.5 MB Engleza

Separator de grasimi ACO Grease Capture

instructiuni de montaj

pdf 5.2 MB

Separator de grasimi ACO Grease Capture - Manual de instalare, operare si intretinere

Nu gasiti ce ati cautat?

Cerere document

Specificatii

	AGC50	AGC100	AGC150	AGC220
alimentare electrica - tensiune/frecventa [V/Hz]	alimentare electrica - tensiune/frecventa [V/Hz] 230/50; 120/60	alimentare electrica - tensiune/frecventa [V/Hz] 230/50; 120/60	alimentare electrica - tensiune/frecventa [V/Hz] 230/50; 120/60	alimentare electrica - tensiune/frecventa [V/Hz] 230/50; 120/60
capacitate [l]	capacitate [l] 4,8 (recipient ulei filtrat)	capacitate [l] 5,2 (recipient ulei filtrat)	capacitate [l] 8,3 (recipient ulei filtrat)	capacitate [l] 8,8 (recipient ulei filtrat)
dimensiune - adancime [mm]	dimensiune - adancime [mm] 422	dimensiune - adancime [mm] 452	dimensiune - adancime [mm] 462	dimensiune - adancime [mm] 482
dimensiune - inaltime [mm]	dimensiune - inaltime [mm] 357	dimensiune - inaltime [mm] 357	dimensiune - inaltime [mm] 370	dimensiune - inaltime [mm] 370
dimensiune - lungime [mm]	dimensiune - lungime [mm] 618	dimensiune - lungime [mm] 82	dimensiune - lungime [mm] 1100	dimensiune - lungime [mm] 1450
dimensiuni - A×B×C [cm]	dimensiuni - A×B×C [cm] 66×46×39 (dimensiunea de expediere)	dimensiuni - A×B×C [cm] 86×49×39 (dimensiunea de expediere)	dimensiuni - A×B×C [cm] 114×50×41 (dimensiunea de expediere)	dimensiuni - A×B×C [cm] 149×52×41 (dimensiunea de expediere)
domeniu de utilizare	domeniu de utilizare restaurant; hotel; macelarie; fast food	domeniu de utilizare restaurant; hotel; macelarie; fast food	domeniu de utilizare restaurant; hotel; macelarie; fast food	domeniu de utilizare restaurant; hotel; macelarie; fast food
intensitate curent de functionare [A]	intensitate curent de functionare [A] 2,6 (230V/50Hz); 5 (120V/60Hz)	intensitate curent de functionare [A] 2,6 (230V/50Hz); 5 (120V/60Hz)	intensitate curent de functionare [A] 4,3 (230V/50Hz); 8,3 (120V/60Hz)	intensitate curent de functionare [A] 4,3 (230V/50Hz); 8,3 (120V/60Hz)
masa [kg]	masa [kg] 25	masa [kg] 31	masa [kg] 39	masa [kg] 47
material	material otel inoxidabil 304	material otel inoxidabil 304	material otel inoxidabil 304	material otel inoxidabil 304
putere [W]	putere [W] 600	putere [W] 600	putere [W] 1000	putere [W] 1000

Prezentare

Separator de grasimi ACO Grease Capture

Galerie

lnformatii generale:

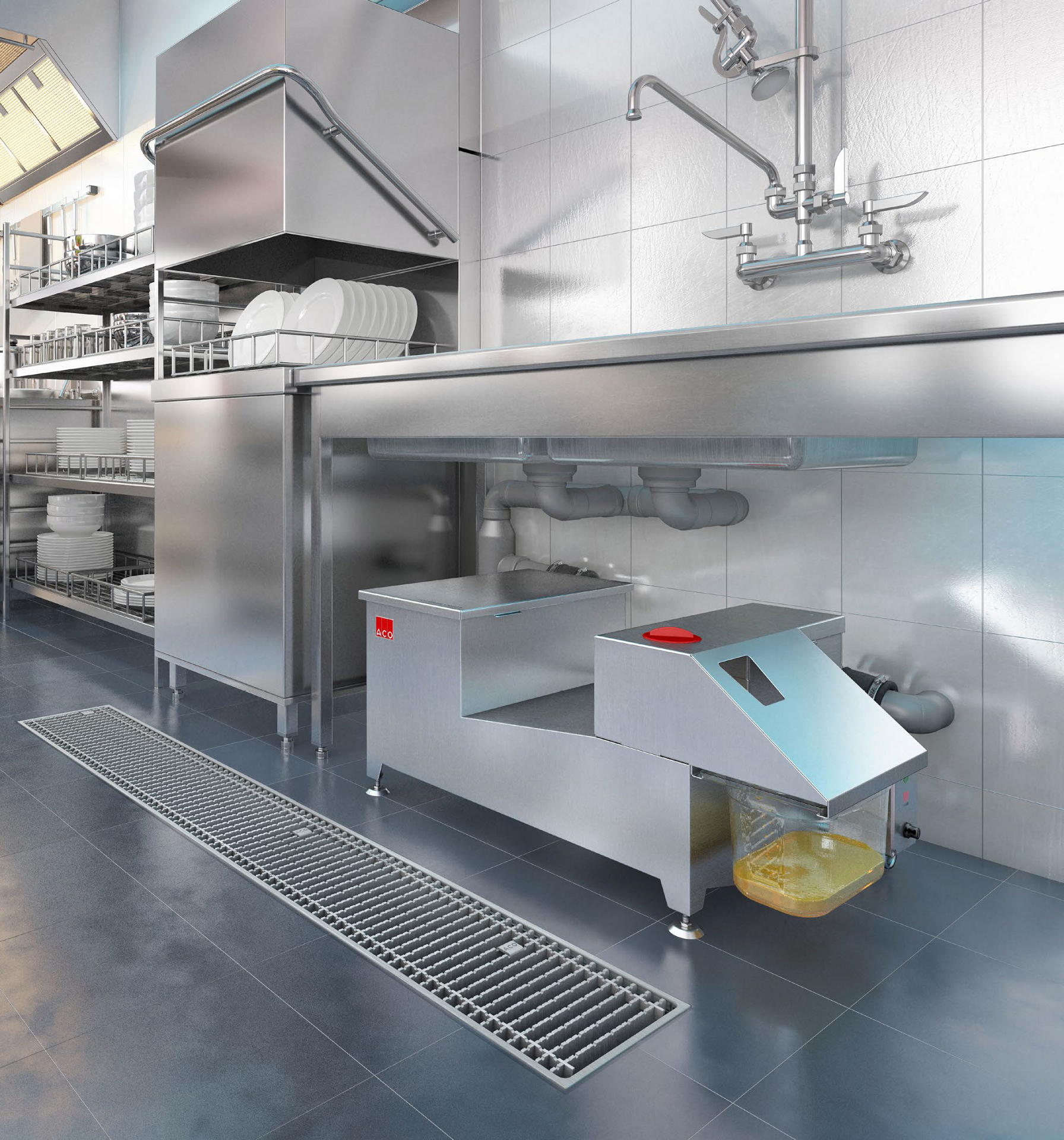

separator de grasimi autoportant destinat exclusiv separarii grasimilor si solidelor acumulate de apele uzate din bucatarie
separatorul trebuie instalat in conformitate cu toate legile locale si nationale aplicabile si cu codurile de practica, inclusiv cele referitoare la electricitate si instalatii sanitare
instalarea separatorului trebuie efectuata de tehnicieni calificati
separatorul nu trebuie instalat in alt mod decat cel descris in manualul de instalare si utilizare.

Galerie

Separator de grasimi ACO Grease Capture

Siguranta:

separatorul de grasimi ACO Grease Capture trebuie conectat doar la o priza impermeabila. Asigurati-va ca priza de alimentare este echipata sau este sustinuta de un intrerupator cu protectie la impamantare

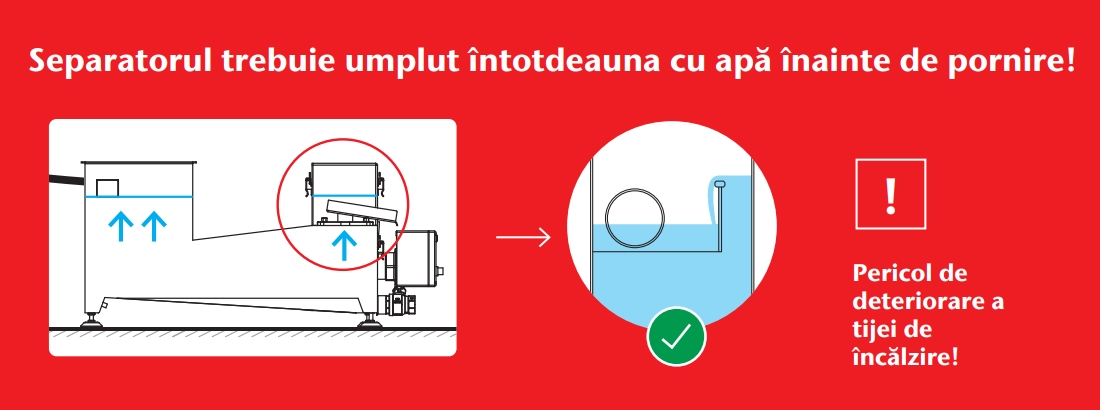

conectati incalzitorul la sursa de alimentare electrica dupa ce unitatea este umpluta cu apa. Acest lucru se realizeaza odata ce apa curge peste digul de iesire
daca apa trebuie evacuata din separator, incalzitorul trebuie deconectat mai intai de la sursa electrica
nu instalati unitatea in aer liber decat daca este utilizat un capac impermeabil
nu scoateti carcasa incalzitorului daca este conectata la sursa electrica.

Galerie

Separator de grasimi ACO Grease Capture

Procesul de instalare:

o panta a conductei de intrare si iesire de cel putin 2%
nu reduceti diametrul conductei de iesire
conductele trebuie sa fie cat mai scurte posibil inainte de intrarea dispozitivului
minimizati numarul de coturi pe conducta de iesire
separatorul dispune de o trapa interna, nu este necesara instalarea celei de-a doua trape la priza
verificati daca separatorul nu este deteriorat inainte de prima utilizare si raportati distribuitorului local orice piesa lipsa sau deteriorata
nu conectati separatorul la un tocator de alimente, la un dispozitiv de curatat cartofi sau la o unitate de eliminare a deseurilor
conductele de iesire trebuie sa aiba un diameru de cel putin 50,8 mm
inlaturati orice acumulare de grasime sau blocaje de pe canalele de scurgere inainte de a instala ACO Grease Capure

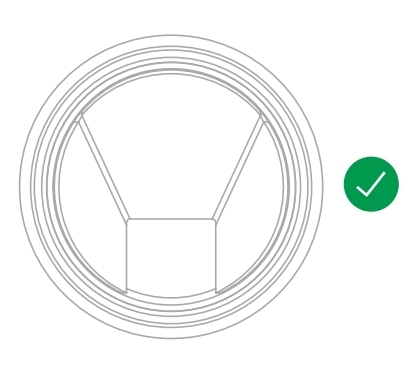

ACO Grease Capture este prevazut cu un reductor de debit intern pentru a limita fluxul de curgere si pentru a mentine performanta. Reductoarele de debit cu dimensiune variabila sunt disponibile pana la debitul maxim, in functie de diametrul conductei de admisie.

Galerie

Separator de grasimi ACO Grease Capture

Cod reductor	Debit max.L/s
418029	0,5
418030	0,7
418031	1
418032	1,2
418033	1,5
418034	2,2

Debitul fluxului reductorului este determinat in conformitate cu metodologia stabilita in standardul PDI.

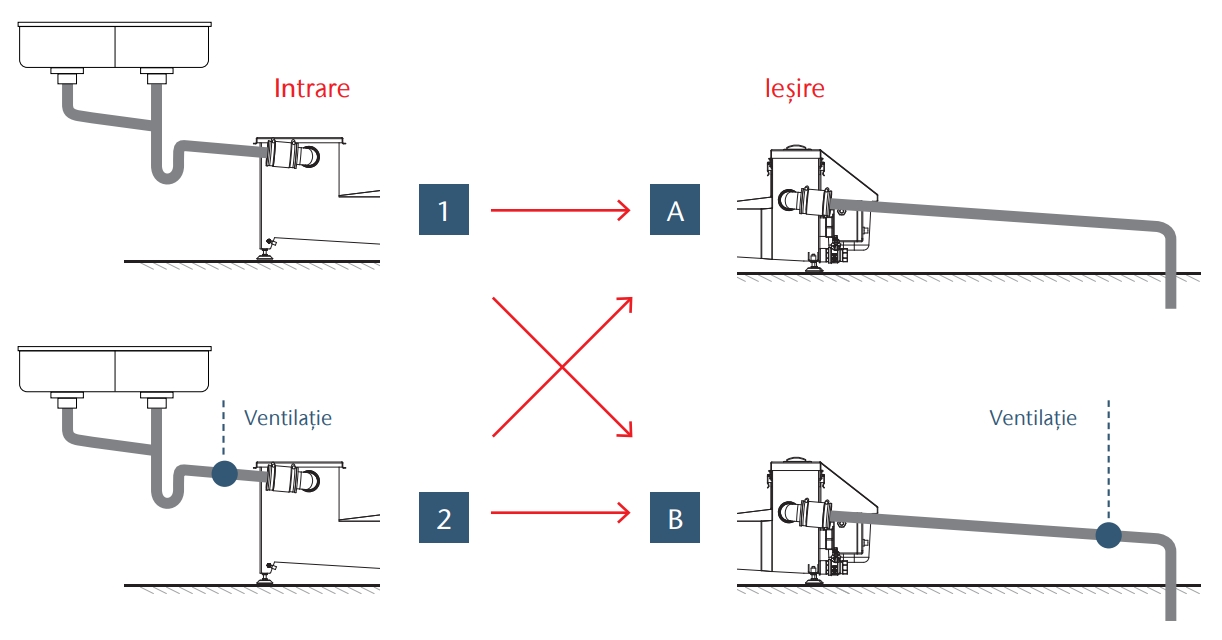

Conexiune de intrare si iesire

Conductele de ventilatie ar trebui sa fie intotdeauna deschise la atmosfera, fie in afara cladirii, fie prin conectarea la o supapa de admisie a aerului. Nu conectati la sistemele de ventilatie a apelor uzate. Ventilatia de evacuare protejeaza impotriva eventualelor probleme de sifonare.

Galerie

Separator de grasimi ACO Grease Capture
